Характеристики диода UF4007

По своим техническим характеристикам диод UF4007 представляет собой быстрый, у некоторых производителей указан в datasheet как ультрабыстрый (75 нс), высоковольтный (до 1 кВ) выпрямительное кремниевое устройства. Имеет низкое падением напряжения в открытом (до 1.7 В) при значении прямого тока 1 А. Разработан для работы в высокочастотных выпрямительных схемах, импульсных преобразователях и инверторах.

Цоколевка

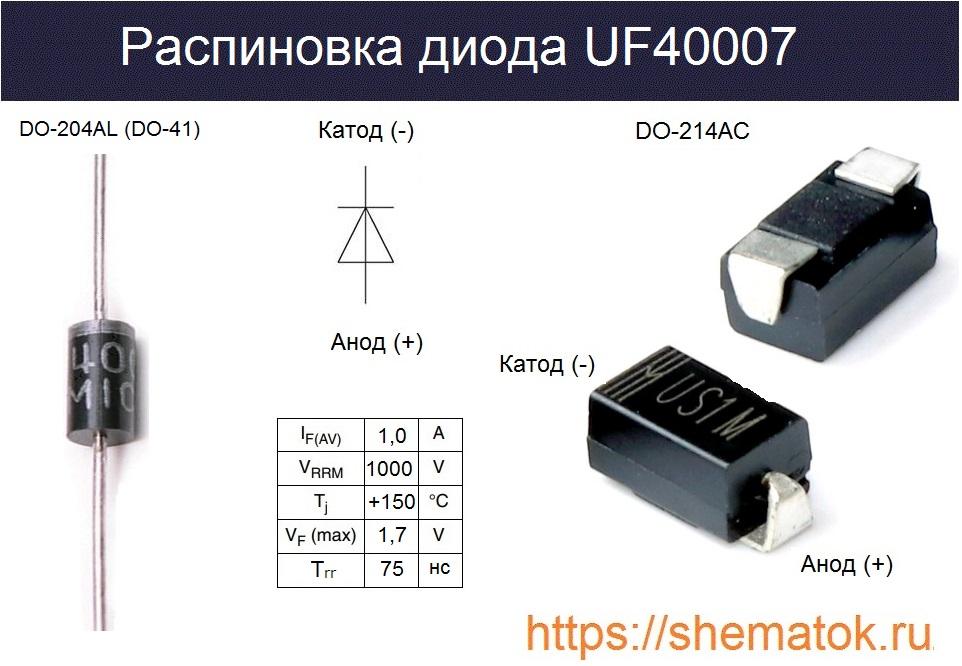

Диод UF4007 изготавливается в формированном пластиковом корпусе DO-204AL (DO-41). Катод обозначен светло-серым кольцом с одной из его сторон. Имеет одиночную конфигурацию. Расположение выводов данного устройства представлено на рисунке.

цоколевка uf4007

Последние версии устройств устойчивы к огню — класс UL 94V-0. Они имеют выводы с покрытием под пайку для дырочного монтажа, в соответствии со стандартом MIL-STD-750. При этом сделаны с соблюдением экологических норм RoHS, необходимых для электронных компонентов в странах Евросоюза.

В настоящее время встречаются uf4007 в пластиковом smd исполнении DO-214AC, предназначенные для поверхностного монтажа на плату, с маркировкой «US1M». По электрическим параметрам они практически ничем не отличаются от своих собратьев в корпусе DO-41.

Технические характеристики

Рассмотрим основные технические параметры диода UF4007. Обычно они разделены в даташит в таблицах абсолютных (предельных значений) и электрических характеристик. Стоит учитывать, что реальные величины примерно на 20% будут меньше от заявленных производителем.

Предельно допустимые и электрические параметры

Предельно допустимые эксплуатационные значения для UF4007 (при ТА = +25 oC и однофазного полуволнового сигнала 60 Гц):

максимальное напряжение:

  • пиковое импульсное (VRRM) 1000 В;
  • среднеквадратичное (VRRS)700 В;
  • постоянное запирающее (VDC) 1000 В;

максимальный ток:

  • средний прямой IF(AV) 1 А;
  • импульсный (IFSM) 30 А (на номинальную нагрузку в течении 8.3 сек.);
  • обратный (IR) 5 мкА.
  • падение напряжения в открытом состоянии (VF ), при IF = 1 А до 1.7 В;
  • время обратного восстановления (Trr) 75 нс (при IF = 0.5 А, IR = 1.0 А, Irr=0.25 А);
  • емкость p-n-перехода (Cj) 50 пФ (при 4 В, 1 МГц);
  • термическое сопротивление: кристалл-воздух (RθJA) 50.0 oC/Вт; кристалл-корпус (RθJL) 30.0 oC/Вт;
  • рабочие температуры от -65 до +150 oC.

Это максимальные возможности данного диода, при превышении которых он скорее всего выйдет из строя. В реальной жизни стоит придерживается значений меньших на 20-30%, а для ёмкостных нагрузок еще на 20%.

Для стабильной работы UF4007 необходимо обеспечить температуру окружающего воздуха не более +75 oC. При дальнейшем нагреве корпуса способность прогонять через себя прямой ток у устройства значительно ухудшается и падает практически до 0 А при +150 oC.

Аналоги

Полными по параметрам аналогами у UF4007 является следующие: MUR190E (Motorolla), STTH110 (ST Microelectronics). К сожалению их в трудно найти в продаже настоящее время. Поэтому в качестве замены можно предложить ближайшие по характеристикам: MUR1100E (ON Semiconductor), UF1010, UF1007 (Diodes). Перед этим необходимо ознакомиться с datasheet данных устройств и сравните их.

В большинстве случаев возможна замена на диод 1N4007, при этом стоит учитывать, что он считается более медленным и подходит только для очень низких частот.

Производители

Диод UF4007 производит множество современных компаний. Особенно распространены изделия китайских заводов. В России наиболее известны товары следующих фирм: Vishay, DIOTEC Electronics Corporation, Fairchild Semiconductor, Changzhou Shunye Electronics, Nanjing International Group, Taiwan Semiconductor Company, Diode Semiconductor Korea.

Загрузите даташит на UF4007 в pdf-формате, кликнув по ссылке с наименованием компании-производителя.
