Характеристики диода Шоттки SS34

SS34 представляет собой диод Шоттки, имеющий средние технические характеристики в линейке SS32-36. Согласно datasheet он конструктивно выполнен по эпитаксиальной структуре, в SMD-корпусе c встроенным зажимом для автоматического размещения. Обладает очень низким прямым падением напряжения (до 0,5 В), высокой допустимой нагрузкой по току (до 3 А). Применяется в низковольтных, высокочастотных инверторах, импульсных блоках питания и др.

Цоколёвка

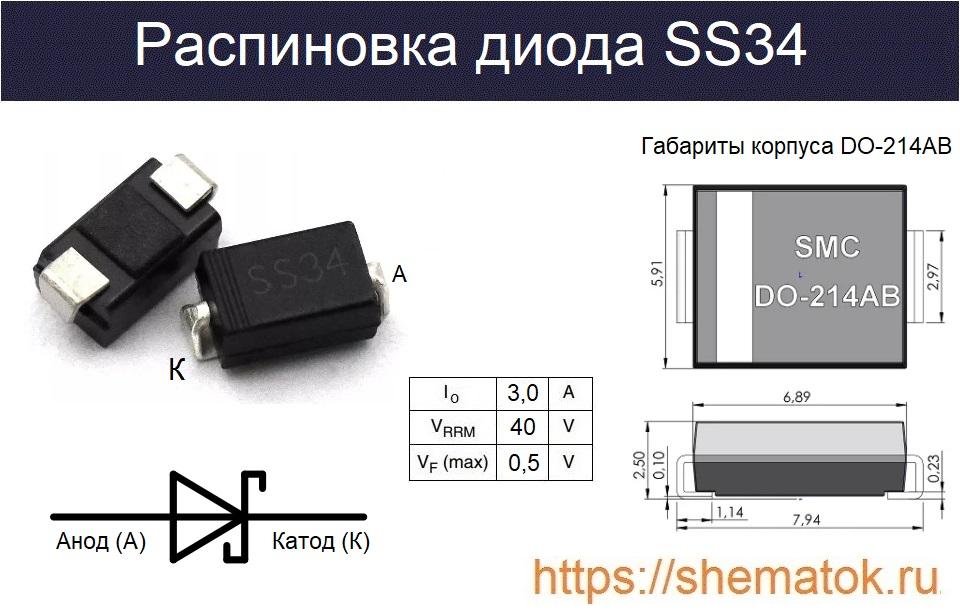

Рассматриваемый диод выпускается в пластмассовом SMD-корпусе для поверхностного монтажа DO-214AB (SMC) с двумя покрытыми припоем выводами. Сторона катода (К) отмечена светлыми полосками. Соответствующая цифробуквенная маркировка устройства с наименованием нанесена сверху. Вес изделия не превышает 0,21 г. Внешний вид и габариты представлены на рисунке ниже.

Распиновка SS34

Технические характеристики

Ниже рассмотрены основные предельно допустимые характеристики SS34 на русском. В datasheet указаны тестовые значения с учётом температуры окружающей среды не выше +25ОС. Диод однофазный, рекомендован для работы в однополупериодных схемах на частоте до 60 Гц с резистивной и индуктивной нагрузками. Для ёмкостных нагрузок необходимо снижать ток на 20 %.

Максимальные значения

Предельно допустимые эксплуатационные характеристики SS34:

  • напряжение: пиковое импульсное обратное (VRRM) до 40 В; среднеквадратичное (VRMS) до 28 В; постоянное запирающее (VDC) до 40 В; падающее в открытом состоянии (VF) до 0.5 В;
  • ток: средний прямой выпрямленный (IF(AV)) до 3.0 А; импульсный (IFSM) до 100 А (не более 8,3мсек по JEDEC); обратный (IR) до 0,5 мА;
  • тепловое сопротивление: RJA=17 °C/Вт; RJC = 75°C/Вт;
  • Температурный диапазон (TJ) от -55 до +125 °C;
  • Температура хранения (TSTG) при от -55 до +150 °C.

Превышение максимальных значений параметров может вывести устройство из строя.

Аналоги

В настоящее время диод SS34 возможно поменять на аналог, полностью идентичный по параметрам. К ним относятся следующие устройства: CMSH3-40, MBRS340TR, STPS340S, SK34. При покупке стоит обратить внимание на размеры и маркировку корпуса.

Чем ещё можно заменить диод SS34 SMD ? В некоторых случаях меняют на 1N5822, однако его корпус (DO-201AE) предназначен для дырочного монтажа и может не подойти по размеру. Функциональными аналогами считаются: B340A, CDBC340, CDBC360.

Проверка на исправность

Иногда возникает необходимость проверить диод ss34, как это можно сделать рассмотрено ниже, в видеоролике. В большинстве случав их тестируют с помощью мультиметра, как обычные полупроводниковые устройства с p-n-переходом (в одну сторону ток течёт, а в другую нет). Также замеряют падение напряжения межу выводами при прямом подключении, оно не должно превышать 0,22-0,25 В.

Производители

Скачать datasheet на русском языке на SS34 в pdf-формате можно по ссылке. В настоящее время устройство производят следующие компании: Shenzhen Luguang Electronic Technology, Taitron Components Incorporated, Nanjing International Group. В российских магазинах радиотоваров чаще всего встречаются диоды от: Vishay Siliconix, MIC Group Rectifiers, Taiwan Semiconductor Company.
