Характеристики диода SS14

В статье рассмотрены основные технические характеристики современного диода SS14, в котором отсутствует классический P-N-переход. В нем реализована технология пассивированного стеклянного соединение, разработанная известным немецким физиком В.Шоттки. Отличительными особенностями устройства являются: очень маленькое падение прямого напряжения, небольшие токи утечки и потери мощности. Он широко используется в низковольтных, высокочастотных инверторах, системах защиты от смены полярности и короткого замыкания.

Цоколевка

Диод SS14 производится в небольшой пластиковой SMD-упаковке SMA/DO-214AC. Имеет два луженных вывода анод (А) и катод (К), который отмечен на корпусе четырьмя полосками. Масса изделия не превышает 0,064 г.

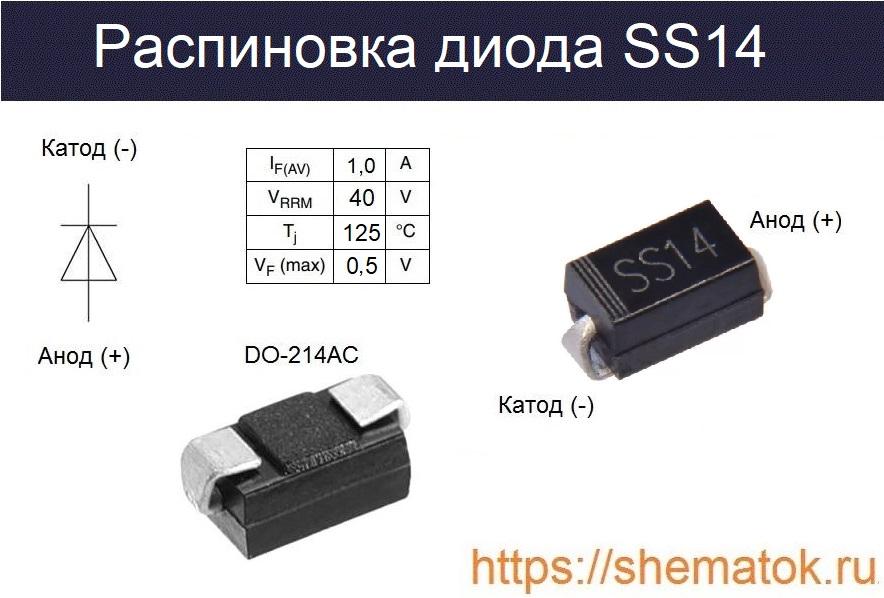

Цоколевка SS14

Технические характеристики

Рассмотрим основные технические характеристики SS14, взятые из datasheet (техописания на устройство) одного из производителей. В последнем приводятся данные с учётом лабораторных условий измерений для температуры окружающего воздуха (ТА) не более +25ОС (если не указано другое). У разных компаний имеются свои особенности и технологии производства, поэтому параметры диода могут незначительно отличатся от приведенных ниже.

Максимальные значения параметров для диода SS14:

  • максимальное обратное напряжение: постоянное (VDC) до 40 В; импульсное (VRRM) до 40 В;
  • среднеквадратичное (действующее) напряжение (VRMS) до 28 В;
  • ток: прямой (IF(AV))до 1 А; импульсный (IFSM) до 80 А (до 8,3 мс);
  • прямое напряжение (VFM)до 0,5 В (при IF=1 А);
  • обратный ток (IR) до 500 мкА (при ТА до +25ОС); до 20 мА (при ТА до +100ОС);
  • тепловое сопротивление перехода RΘJA = 88 °C/Вт;
  • температурный режим работы кристалла (TJ) от -55 до +125 °C;
  • хранение при температуре (TSTG) от -55 до + 150 °C.

Представленные номинальные значения являются максимальными. Любое, даже кратковременное превышение указанных параметров может повредить изделие.

Аналоги

Найти достойный аналог для SS14 несложно, их достаточно много. В качестве полноценной замены можно рассмотреть диоды известных производителей: MBRA140TR (Vishay) и STPS140A (STM). Вместо него часто устанавливают и другие, более дешёвые, вроде: SS16, CDBA140, FM5819, STPS1L40A.

Проверка на работоспособность

Иногда возникает вопрос о том, как проверить диод SS14 в SMD-корпусе. Как и для большинства подобных устройств, это возможно сделать обычным мультиметром, выставив на последнем функцию прозвонки. Приложив отрицательный щуп к катоду (К), а положительный к аноду (А), на дисплее тестера можно наблюдать пороговое напряжение диода, при прямом включении. Диод считается исправным, если после изменения расположения щупов на контактах, на дисплее тестера ничего не отображается. То есть, в обратном направлении ток не течёт.

Производители

SS14 является достаточно распространенным и популярным, его производят множество иностранных компаний. Перечислим самые некоторые из них, продукция которых наиболее известна в отечественных магазинах радиотоваров: ON Semiconductor, Dc Components, Taiwan Semiconductor Company, Fairchild Semiconductor, Vishay Siliconix, Galaxy Semi-Conductor Holdings Limited, Jinan Gude Electronic Device, Yangzhou yangjie electronic, Nanjing International Group, Suntan Capacitors. Скачать даташит в pdf-формате можно по ссылке с наименованием производителя.
