Характеристики диода RL205

Технические характеристики выпрямительного диода RL205, входящего в линейку однотипных полупроводниковых устройств RL201-207, можно назвать средними. Он используются преимущественно в схемах, где предельно возможный ток не превышает 2 А. Известен, прежде всего, своей высокой стойкостью к перегрузкам и небольшим падением напряжения (до 1 В) в открытом состоянии.

Цоколевка

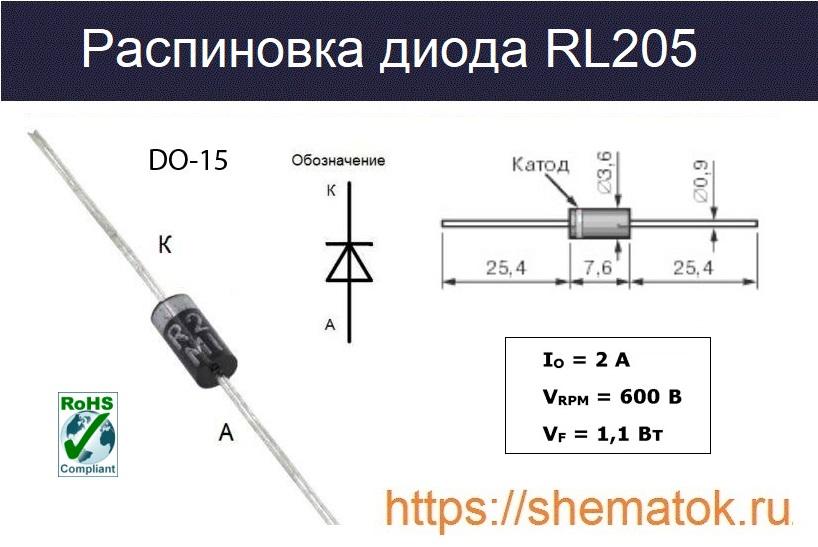

RL205 изготавливается в пластиковом корпусе DO-15, невосприимчивым к воспламенению,  согласно общепринятой классификации UL 94V-0. Полярность устройства можно определить по цветной метке, которая нанесена возле катода (К). Вес изделия не превышает 0,40 г. С внешним видом, размерами и расположением выводов можно ознакомиться по рисунку ниже.

Распиновка RL205

Новые модификации диода изготавливаются по безсвинцовым технологиям соответствующим европейским требованиям RoSH. Луженные выводы имеют специальное покрытие, облегчающее пайку, согласно американским стандартам MIL-STD-202 или MIL-STD-750. Некоторые производители гарантируют возможность их краткосрочного нагрева без последствий (до 10 сек.) до температуры +260oC.

Технические характеристики

Рассмотрим максимальные и электрические характеристики RL205. В datasheet они представлены для тестовых схем, где частота пропускаемого тока составляет 60 Гц, при использовании индуктивной или резистивной нагрузки. Температура окружающего воздуха (ТА) не превышает 25°С. В случае применения конденсаторов, величину тока рекомендовано снизить на 20% от предельно допустимых значений.

Предельно допустимые и электрические параметры RL205 (при ТА до +25°С):

  • напряжение: обратное пиковое (VRRM) до 600 В; среднеквадратичное (VRMS) до 420 В; запирающее (VDC)  до 600 В; прямое (VF) до 1,1 В (в открытом состоянии);
  • ток: максимальный средний прямой выпрямленный (IO) до 2,0 А (при ТА до +75°С); кратковременный (IFSM) до 70 А;
  • ёмкость перехода (CJ) до 15 пФ; обратный при номинальном постоянном напряжении (IR): до 5 мкА (при ТА = +25°С); до 50 мкА (при ТА = +100°С);
  • тепловое сопротивление кристалл–окружающая среда (RθJA) до 50°С/Вт;
  • диапазон рабочих температур (TJ) -65 °С …+150 °С.

При превышении указанных параметров работоспособность устройства резко уменьшается. При перегреве оно может выйти из строя. На графике ниже показано, как при увеличении температуры окружающей среды (ТА) более +75 °С линейно снижается величина выпрямляемого тока.

Зависимость прямого тока от температуры у RL205

Аналоги

При необходимости диод RL205 можно заменить на похожие по параметрам: 1N5061, RF206, RF207, HER205, 1N4007. При проведении такой операции необходимо повторно ознакомится с их datasheet. Отечественных аналогов не существует.

Производители

Основные производителями диода RL205 являются: Kingtronics International Company; Rectron Semiconductor; Daya Electric Group; Suntan Capacitors; DIOTEC Electronics Corporation; Won-Top Electronics; HY Electronic. На российском рынке можно встретить продукцию следующих компаний: Micro Commercial Components;Dc Components; MIC Group Rectifiers. Скачать datasheet можно по ссылке с названием организации-изготовителя.
