Характеристики диодного моста MB10F

MB10F – это однофазных диодный мост в SMD-корпусе, характеристики которого можно представить следующими основными параметрами: пиковое обратное напряжение (до 1000 В) и средневыпрямленный выходной ток (от 0,5 до 1,0 А). К его особенностям можно отнести высокую перегрузочную способность (до 25 А) и большую температуру пайки при монтаже на плату (до +260 oС). Является самым мощным устройством среди выпрямителей импортной серии MBxxx.

Рассматриваемая диодная сборка применяется преимущественно в выпрямительных схемах, различных преобразователях и импульсных блоках питания. Стала популярной в схемотехнике благодаря своей компактности, простоте и надежности. Довольно часто встречается в бытовых приборах со светодиодным освещением: лампочки, гирлянды, уличные фонари и др.

Распиновка

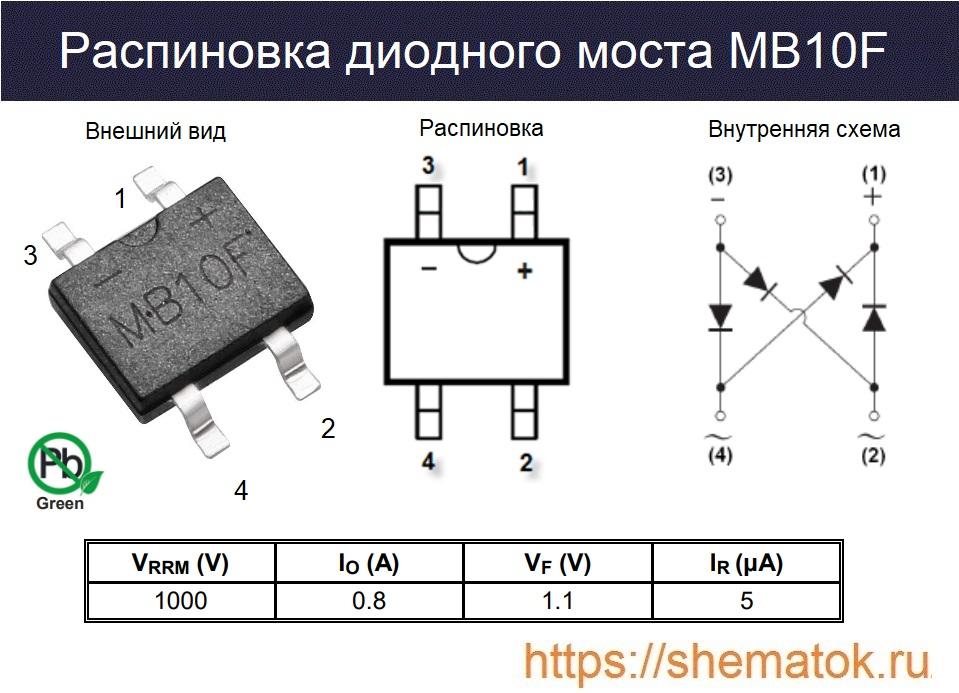

Внешний вид, внутренняя схема и цоколевка (распиновка) MB10F представлены на рисунке. Устройство имеет современный огнестойкий пластиковый корпус (MBF) пассивированный стеклом с четырьмя выводами, удобный для поверхностного монтажа на плату. Соответствует современным экологическим безсвинцовым нормам RoHS.

Распиновка MB10F

Технические характеристики

Параметры, взятые из даташит на диодный мост mb10f от разных производителей, иногда не совпадают между собой. При этом, значения некоторых из них могут заметно отличаться от типовых для данного устройства. В большинстве случаев эта особенность не критична, но все же её следует учитывать.

Например, в справочниках по электронным компонентам указано, что серия MBxxx способна выдерживать средний прямой выпрямленный ток (IF(AV)) до 0,8 А. Именно такое значение данного параметра встречается чаще всего и в даташит. Однако, у отдельных производителей оно может варьироваться как в меньшую (до 0,5 А), так и большую сторону (до 1,0 А). Иногда, особенно у более новых образцов, максимальное среднеквадратичное напряжение (VRMS)  достигает 1000 В, хотя типовым считается 700 В.

Ниже представлены основные характеристики диодного моста MB10F (при ТА до +25 oC):

  • предельное напряжение: импульсное пиковое обратное (VRRM) до 1000 В; среднеквадратичное значение (VRMS) до 700 В; постоянное запирающее (VDC) до 1000 В;
  • выходной ток: средневыпрямленный (IF(AV)) до 0,8 А; пиковый прямой (IFSM) до 30 А;
  • ток утечки (IR) до 5 мкА;
  • типовое тепловое сопротивление: с окружающей средой (RθJA) до 63 oC/Вт; от соединения до точки припоя (RθJL) до 39 oC/Вт;
  • температура эксплуатации и хранения (TA, STG) от -55 до +150 oC.

Не допускается превышение значений указанных параметров. Устройство может выйти из строя в случае не соблюдения условий эксплуатации. Также следует учитывать снижение характеристик когда растёт температура окружающей среды (TA). Так, с увеличением TA до +100 oC токи утечки (IR) возрастают в десятки раз до 100 мкА.

Аналоги

У MB10F существует функциональный аналог — MB10S. Последний полностью идентичен по своим техническим характеристикам, но имеет немного больший корпус. В качестве замены может подойти MB10M – диодная сборка с похожим параметрами, но предназначенная для дырочного монтажа на плату.

Проверка на исправность

Зная внутреннюю схему и характеристики mb10f, можно легко проверить диодный мост на исправность обычным мультиметром. Для начала необходимо включить тестер в режим позвонки диодов. Уточнить правильность подсоединения щупов к измерительному прибору, не перепутав полярности: красный к плюсу, чёрный к минусу (COM-порт).

Задачей проверки считается определение исправности каждого из четырёх кремниевых диодов, расположенных внутри пластикового корпуса, по отдельности и в соответствии со схемой сборки. Для этого необходимо поочерёдно подсоединять щупы мультиметра в прямом смещении, а затем в обратном, фиксируя результаты измерений. Последовательность может быть следующей: проверить выводы 3-2 и 2-1, а затем 3-4 и 4-1 (распиновка на рисунке выше).

При подключении щупов в прямом смещении падение напряжения, отображаемое на мультиметре, должно находится в диапазоне от 500 до 800 мВ. При включении в обратном направлении на тестере выводится единица. Диодный мост считается работоспособным, если позвонка всех четырёх устройств прошла успешно и они оказались исправны.

Производители

Скачать datasheet на диодный мост mb10f возможно по ссылкам с наименованием производителя. Основными компаниями, занимающимися его производством считаются: Diodes Incorporated, Shenzhen Luguang Electronic Technology (LGE), Kingtronics International Company, Suntan Capacitors, Microdiode Electronics, Shenzhen Ping Sheng Electronics, GUANGDONG HOTTECH INDUSTRIAL. В российских магазинах чаще всего встречается продукция Diodes Incorporated, LGE.
