Характеристики диода FR302

Импульсный диод FR302 имеет неплохие технические характеристики даже по современным меркам. Для большинства радиолюбителей он известен как выпрямитель использующийся в различных блоках питания. Интересен очень низким падением напряжения на переходе в открытом состоянии (до 1,3 В) и высокой нагрузочной способностью по току (до 3 А). Выделяется повышенной перегрузочной способностью и надёжностью. Относится к группе быстровосстанавливающихся.

Цоколевка

FR302 изготавливается в литой пластиковой упаковке DO-201AD (усовершенствованная DO-27) с аксиальными выводами. Сторона катода отмечена цветной полоской. Вес не превышает 1,18-1,19 г.

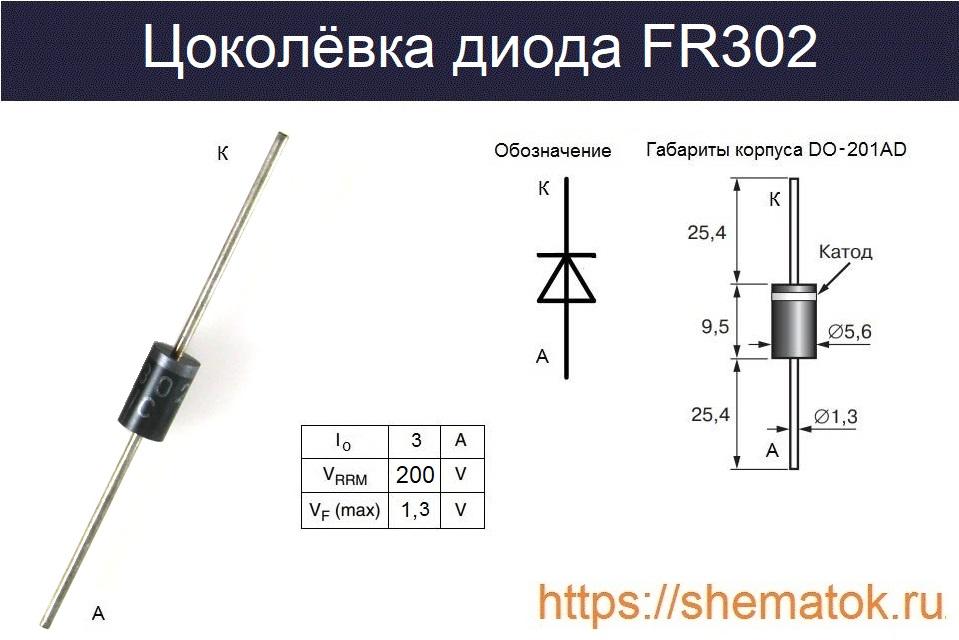

Цоколевка FR302

Технические характеристики

FR302, как отмечено в datasheet, относятся к однофазным выпрямителям, преобразующим только одну полуволну питающего напряжения, частотой 50 Гц. У ёмкостных нагрузок данное значение будет на 20% меньше. Ниже приведены его основные технические параметры, характерные только при работе в условиях до + 25ОС.

Максимальные значения параметров

Диод FR302 (DO-27) имеет следующие предельные эксплуатационные значения (при TJ до +25ОС, если не указано другого):

  • по напряжению: пиковое импульсное обратное (VRRM) – до 200 В; среднеквадратичное (VRMS) – до 140 В; запирающее (VDC) – до 200 В;
  • температурные режимы: рабочий диапазон (TJ) -55…+150 ОС; условия хранения (TSTG) -55…+150 ОС;
  • по току: средний прямой выпрямленный (IO) – до 3,0 А; импульсный – до 125 А (8,3 сек); обратный – до 10 мкА (при TJ до +25ОС), до 500 мкА (при TJ до +100ОС);
  • падение напряжения (VF) на переходе в открытом состоянии – до 1,3 В;
  • время восстановления (TRR) – до 150 нсек;
  • тепловое сопротивление (ROJA) – 20 ОС/W.

Данные приведены при работе устройства на частоте 1,0 МГц, и постоянном обратном напряжении 4,0 В. Время восстановления (TRR) зависит от условий измерений приведённых в datasheet конкретного производителя. Превышение указанных значений может привести к выходу устройства из строя.

Зависимость от условий эксплуатации

Стоит учитывать, что значения практически всех параметров диода во многом зависят от условий его эксплуатации. Например, емкость перехода у FR302 будет заметно падать, вместе с ростом обратного напряжения. Такую зависимость можно увидеть на графиках из datasheet (технического описания) у всех компаний-производителей.Зависимость ёмкости перехода от обратного напряжения у диода FR302

Ниже представлена зависимость устройства от работы с высокими нагрузками или в условиях повышенных температур, при резистивной нагрузке и напряжении с частотой 60 Гц. На графике видно, что с ростом температуры более чем на +75 ОС, способность рассматриваемого диода выдерживать средний ток линейно падает, а после превышения порога в +150 ОС устройство может выйти из строя.

Зависимость пропускаемого тока от температуры у диода FR302

Аналоги

При необходимости можно рассмотреть замену FR302 на более мощные диоды: FR303-FR Довольно часто их меняют на следующие функциональные аналоги: BY296, BY396, UF5401, UF5402. Это наиболее близкие по характеристикам, но более дорогие устройства. У отечественных производителей достойной альтернативы не существует.

Производители

Вот две наиболее знакомые российскому потребителю компании, поставляющие FR302 в Россию и другие страны: китайская Shanghai MC Electronic Science & Technology Co LTD (MiC) и тайваньская Rectron Semiconductor. Среди менее известных и значительно реже встречающихся в продаже: Galaxy Semi-Conductor, Diodes Incorporated, Yangzhou yangjie electronic.

Скачать datasheet на диод fr302, где его характеристики указаны на русском языке можно по ссылке.
