Характеристики диода FR107

Согласно техническим характеристикам диод FR107 является быстровосстанавливающимся импульсным кремниевым устройством общего применения. Способен выдерживать достаточно большую нагрузку (до 1 А). Имеет небольшой обратный ток, относительно маленькое падение напряжения в открытом состоянии (до 1,3 В) и высокую скорость переключений.

Его часто называют «ультрабыстрым» и считают хорошей альтернативой выпрямительным собратьям при поиске для последних аналогов. Он выделяется неплохой надёжностью и перегрузочной способностью, за что снискал популярность у многих радиолюбителей.

Цоколевка

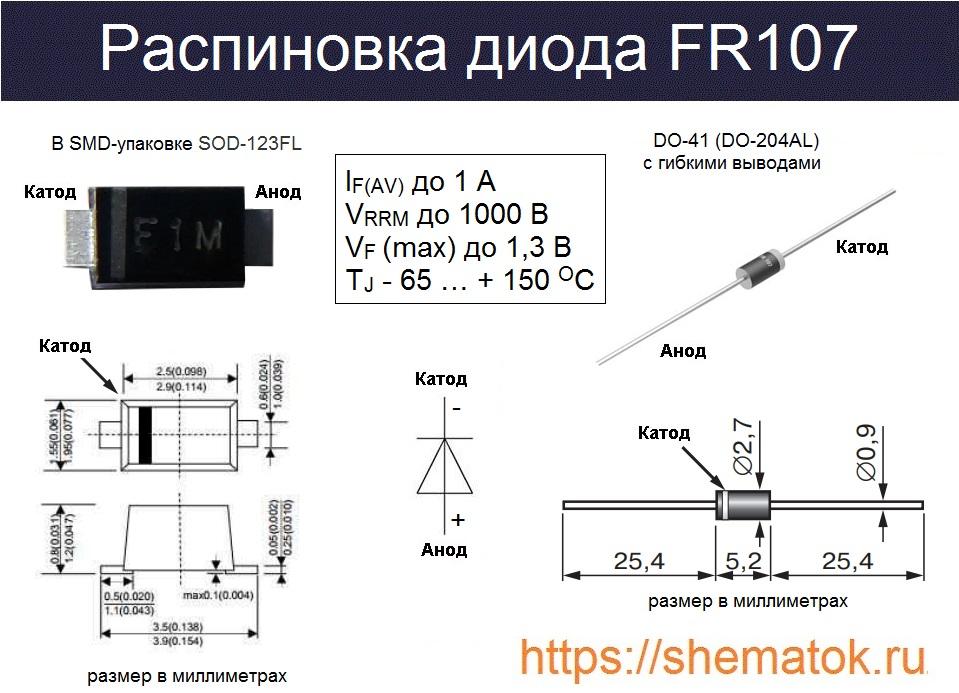

Современный FR107 изготавливается преимущественно в небольшом литом пластмассовом корпусе DO-41 (DO-204AL) с гибкими выводами для монтажа в отверстия. Имеет класс устойчивости к огню UL94V-0. Масса изделия не превышает 0,34 г. Для определения катода на упаковке нанесено цветовое кольцо. Внешний вид и габариты данного изделия приведены на рисунке ниже.цоколевка fr107

Существуют версии диода FR107 в SMD-упаковке SOD-123FL с обозначением «F1M». Катод выделен светлой полоской. По параметрам они идентичны устройствам в корпусе DO-41.

Технические характеристики

Рассмотрим максимальные эксплуатационные параметры диода FR107. Они характерны для устройства при работе в однофазной сети с частотой 60 Гц для индуктивной и резистивной нагрузки. Для ёмкостной они будут меньше на 20 %. Все величины представлены с учётом температуры окружающей среды (TA) не более +25 ОС, если не указано другого.

Максимальные значения характеристик для диода FR107:

  • напряжение: среднеквадратическое (VRMS) до 700 В; обратное импульсное (V RRM) до 1000 В; постоянное запирающее (VPRM) до 1000 В;
  • максимальный ток: прямой (IF(AV)) до 1 А; импульсный в течении 8.3 сек (IFSM) до 35 А; обратный (IR) до 5 мкА (при TA=100 ОС  IR увеличивается до 50 мкА);
  • время восстановления (Trr),при IF = 0.5 A, IR = 1.0 A, Irr = 0.25 A. -500 нсек;
  • типовая ёмкость перехода (СJ) до 50 пФ (при f=1 МГц) ;
  • диапазон рабочих температур  — 65 … + 150 ОС;
  • температура хранения до + 150 ОС.

Превышение указанных максимальных значений зачастую приводит к выходу изделия из строя или к сокращению сроков его полезного использования.

Для продления строка службы и продолжительной работы необходимо предусмотреть хорошее охлаждение, так как при повышении температуры более +50 ОС способность устройства пропускать через себя ток падает.

Аналоги

Полных аналогов у FR107 нет. В большинстве случаев его меняют на FR 207. В некоторых случаях, когда быстродействие не важно, может подойти выпрямительный 1N4007. Функциональной заменой также можно назвать: BA 159, GI 818, MR 818, PR 1007, PS 1010R, GR1F-100, PR1007G. Но решение о замене нужно принимать только после знакомства с даташит этих диодов.

Производители

Диод FR107 изготавливают достаточно много зарубежных компаний. Среди них можно назвать следующие: Dc Components, Taiwan Semiconductor Company, Rectron Semiconductor, Micro Commercial Components, Suntan Capacitors, Diodes Incorporated, Microdiode Electronics. Скачайте datasheet кликнув по наименованию изготовителя.  Их продукция довольно часто встречается на прилавках отечественных магазинов радиотоваров.

Скачать характеристики FR107 от компании LGE на русском языке можно по следующей ссылке.
