Характеристики диода 1N5408

Современный выпрямительный диод 1N5408 (in5408) имеет неплохие характеристики для применения в мощных блоках питания в качестве выпрямителя, а также для защиты цепей от индуктивных нагрузок. Обладает способностью пропускать через себя большой ток (до 3 А) при максимальном падении напряжении в прямом направлении (от 1 до 1.2 В). В некоторых случаях может использоваться в качестве варикапа.

При поиске в интернете многие вместо первых «1n», указывающих в системе маркировки JEDEC на диод, ошибочно набирают символы «In». Однако изделий, например с обозначением IN5408 не бывает, поэтому любой поисковик выдаёт информацию о 1N5408.

Цоколевка

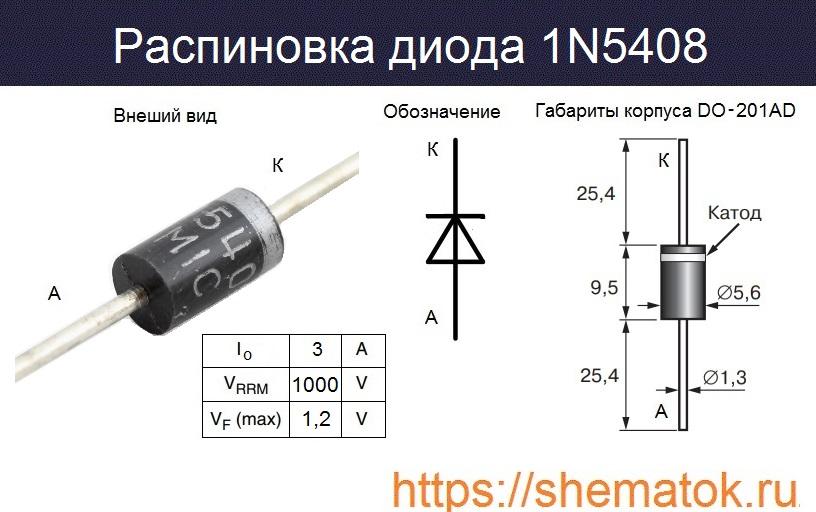

1N5408 изготавливается в пластиковой упаковке DO-201AD с гибкими выводами. Соответствующая маркировка обычно нанесена на корпусе. Светло-серым цветом обозначен вывод со стороны катода. Вес изделия не превышает 1.2 гр. Расположение контактов, внешний вид и габариты представлены на рисунке.

распиновка 1N5408

Последние версии таких диодов у большинства производителей сделаны по безсвинцовым технологиям (Pb−Free) и обладают огнестойкость UL94V-0.

Технические параметры

1N5408 — это низкоскоростные выпрямительные диоды, которые малоэффективны для прямоугольных импульсов с частотой выше 15 кГц. Не стоит применять их в цепях коммутации. В таблицах параметров обычно не представлена информация о скорости включения и выключения.

Предельно возможные значения параметров

Рассмотрим предельно возможные величины параметров 1N5408. Производители указывают их в даташит для индуктивной и резистивной нагрузки 60 Гц, а для ёмкостной рекомендуют снижать на 20%. При этом изделие должно работать при окружающей температуре (ТА) до +25 oС. Эта особенность характерна большинству выпрямительных диодов и указывается обычно в самом начале технического описания.

Предельно допустимые величины параметров для 1N5408 (при ТА = +25 oС, если не показано иного):

  • максимальное напряжение: импульсное (VR R M) до 1000 В; постоянное запирающее (V DC) до 1000 В;
  • средний прямой ток (IO) до 3,0 А (при ТА до 105 oС);
  • прямое напряжение (VF) до 1,0-1,2 В (при IO= 3А);
  • типовая ёмкость перехода (СJ) – до 25 … 40 пФ;
  • рабочая температура (TJ) -65 … + 150oС.

Превышение указанных параметров недопустимо и может привести к повреждению полупроводникового устройства.

Большое значение имеет охлаждение данных устройств, нагрев приводит к ухудшению их работоспособности. Так, максимальная величина прямого тока (IO) сильно зависит от температуры окружающей среды (ТА). До +55ОС величина IO постоянна и держится на уровне 3 А, однако после +56ОС начинает снижаться и при +150 ОС падает до 0 А.

Серия 1N540x является разработкой компании Motorola. Впервые о ней было написано в американском журнале «Electrical Design News» в 1968 году вместе с менее известными в настоящее время диодами 1N5391 (до 1.5А).

Аналоги

Функциональный аналог 1N5408 найти несложно. Данный диод без особых проблем меняют на: 1SR34, 30S10, BY226, BY251, BY254, BY255, CPR3-100, ECG156, ECG156, ECG5809, FR305, GP30J, GP30M, GP30K, MR-1, MR510, CR3-100GPP, P300M. В некоторых случаях возможно заменить на: BYM56D, RL257, G3M, CL510.

Производители

Производством диода 1N5408 занимается достаточно много зарубежных компаний. Они широко представлены на российском рынке. Перечислим некоторые из них: Diotec Semiconductor, Fairchild Semiconductor, Dc Components, ON Semiconductor, Semtech Corporation, Motorola, Comchip Technology, Diodes Incorporated, Vishay Siliconix, Pan Jit International.

Datasheet 1N5408 можно скачать кликнув по ссылке с наименование компании-изготовителя.
