Характеристики диода 1N5406

Диод 1N5406 имеет средние характеристики, если рассматривать его относительно похожих по параметрам собратьев в серии 1N54xx. Используется преимущественно в схемах мощных источников питания и защиты от самоиндукции. Способен выдерживать ток вплоть до 3 А, при величине падения напряжения в прямом смещении до 1.2 В.

Начинающие радиолюбители довольно часто неправильно читают маркировку рассматриваемого электронного устройства и ошибочно сообщают о наличии ней букв «IN», в результате получается IN5406. Причина такой путаницы становятся понятной после осмотра чёрного корпуса DO-201AD самостоятельно. В начале обозначения всегда отчётливо видны белые символы «IN», которые на самом деле означают «1N» — в соответствии с японской системой JEDEC.

Распиновка

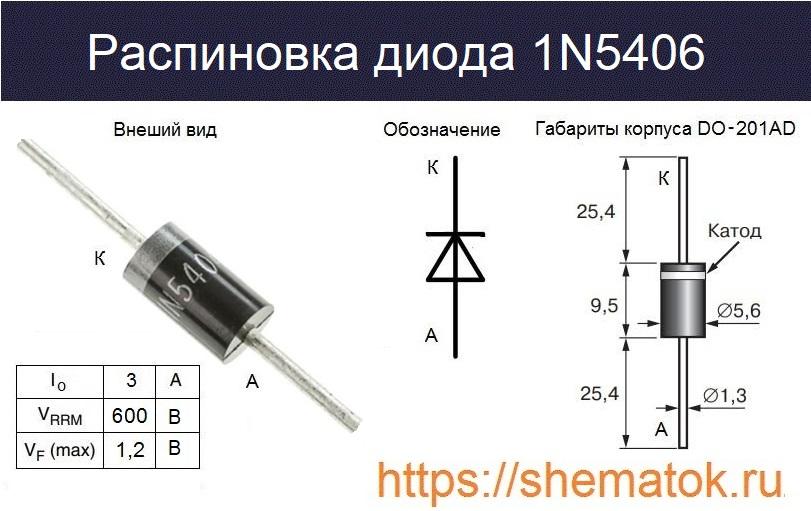

Диод 1N5406 изготавливается производителями в двух типах корпусов DO-27 и более новом DO-201AD. Обычно, катодная сторона отмечена кольцом сероватого цвета. Распиновка изделия, его вид и размеры представлены ниже.

Распиновка 1n5406

Основные параметры

В техописании (datasheet) указано, что 1N5406 является в первую очередь выпрямительным диодом. Он имеет кремниевую структуру с p-n-переходом. Рассчитан на работу в низкочастотных бытовых сетях с переменным напряжением до 60 Гц. При расчёте цепей с ёмкостной нагрузкой рекомендуются вычитать 20% от максимальных значений, которые заявлены производителем.

Все параметры рассматриваемого диода обычно представлены в двух разделах, в которых отдельно показаны максимальные величины и электрические. Все значения характеристик производители представляют с учётом функционирования устройства при температуре окружающей среды (ТА) не более +25oC. Рассмотрим основные из них.

Максимальные значения

1N5406 имеет следующие максимальные характеристики:

  • предельно допустимое напряжение: импульсное (V RRM) до 600В; запирающее постоянное (V DC) до 600В;
  • средний прямой ток (I O) до 3.0А (при ТА не более +105 oС);
  • прямое напряжение (V F) до 1.0 … 1.2В (при IO = 3А);
  • ёмкость p-n-перехода (СJ) до 25 … 40пФ;
  • температура кристалла (TJ) от -65 … + 150oС.

Меры безопасности

Не допускается длительная эксплуатация изделия на предельно допустимых режимах, а в случае превышения указанных значений устройство перегревается и довольно быстро выходит из строя. Обычно, в целях повышения сроков использования и устойчивой работы диода, производители рекомендуют занижать заявленные ими параметры примерно на 30%.

Для стабильного функционирования устройства немаловажную роль играет его охлаждение, так как прямой ток (IO) уменьшается вместе с нагревом корпуса. Например, в случае превышения ТА более чем на +56oC, возможности диода по пропусканию IO резко падают. Это наглядно продемонстрировано на соответствующем графике.

Аналоги

Подобрать аналог для 1N5406 не будет проблематично. Его в большинстве случаев можно заменить на более мощный 1N5408 или на очень похожих по параметрам диодов вроде: 1S R34, 30 S10, GP30J, UT3060, BY 226, BY 251, BY 254, BY 255, CP R3-100, EC G156, EC G156, EC G5809, FR 305, GP 30J, GP 30M, GP 30K, MR-1, MR 510, CR3-100GPP.

Производители

Основным разработчиком 1N5406 считается компания Motorolla. Впервые информация о диодах из данной серии была опубликована в 1968 г. в США на страницах журнала «EDN». В настоящее время его успешно изготавливают многие производители, преимущественно из Китая. Основными являются такие известные бренды, как: Vishay; Diodes; MCC; ON Semiconductor и др. Скачать их datasheet можно кликнув по наименованию изготовителя.
