Характеристики диода 1n4004

Маломощный выпрямительный диод 1n4004 имеет средние характеристики в линейке популярных и недорогих 1n400x. Данное полупроводниковое устройство, несмотря на небольшие габариты, способно выдерживать постоянный ток до 1 А и напряжение до 400 В. Кремниевый, с диффузной структурой p-n-перехода. Современные экземпляры соответствуют безсвинцовым требованиям «RoHS» и устойчивы к огню согласно стандарту UL94-V0.

В настоящее время выпускается как известными, так и неизвестными производителями со стандартной для подобных устройств маркировкой на корпусе. Некоторые радиолюбители иногда ошибочно набирают при поиске символы «in4004», однако изделий с таким обозначением не бывает. Эта ошибка характерна для подобных запросов, результатом которых становятся информация о диодах из серии 1n400x.

Цоколевка

Распиновка диода 1N4004 представлена на рисунке ниже. Он имеет зачастую классическую пластиковую упаковку DO-204AL (или DO-41). Контакт катода выделен цветной полосой. Масса изделия не превышает 0,33 гр.

распиновка 1n4004

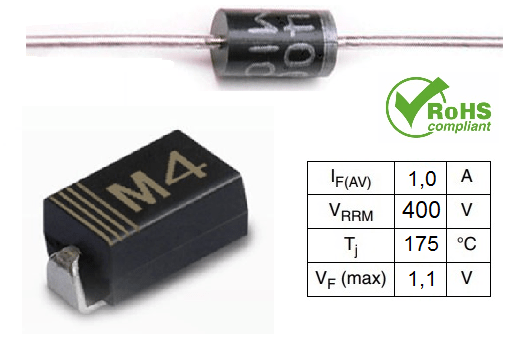

1n4004 бывает и в smd-упаковке DO-214AC для поверхностного монтажа. По своим электрическим параметрам они мало отличаются от аналогичных в классическом корпусе DO-204AL. Имеют маркировку «M4».

Технические характеристики

Ознакомимся с основными параметрами 1n4004. Данный диод разработан специально для выпрямления переменного напряжения частотой до 60 Гц. Информация в даташит указана для температуры окружающей среды не более 25 ОС.

Максимальные значения для 1n4004:

  • пиковое обратное импульсное напряжение (V RRM) и запирающее (V DC) до 400 В;
  • среднеквадратичное (V RMS) до 280 В;
  • максимальный прямой выпрямленный ток (I O) — до 1 А;
  • диапазон рабочих температур кристалла (T J) от — 65 до + 150ОС.

Данные величины указаны для резистивной и индуктивной нагрузок, для ёмкостных они должны быть меньше на 20%. Для стабильной работы диода необходимо выдерживать 30% запас по всем параметрам, даже кратковременное их превышение  может привести к повреждению устройства.

Электрические характеристики

1n4004 позиционируется, как устройство с низким падением напряжения (VF) не более 1.1 В, при токе (I O) в 1А, способное выдерживать высокие перегрузки. Например, возможное значение мгновенного импульсного тока (I FSM) достигает 30 А, при тестировании по европейскому стандарту JEDEC. Значение типовой электрической ёмкости (C J) не превышает 15 пФ, при частоте сигнала в 1 МГц сV DC до 4 В. На практике их не рекомендуется применять в высокочастотных цепях.

Температура кристалла у более новых версий диода может достигать + 175ОС. При этом стоит учитывать, что его характеристики значительно падают уже превышении +75ОС, а ток утечки в 5 мкА может вырастать до критических 50 мкА. Эта особенность характерна для всей линейки 1n400x, она обычно указывается производителями в самом начале даташит.

Маркировка

Маркировка 1n4004  соответствует американскому стандарту EIA370 (JEDEC). Первые символы «1N» обозначают диод, а последующие цифры его порядковый номер в серии. На внешней стороне SMD-упаковок нанесено «M4».

Аналоги

1n4004 достаточно распространенный, поэтому аналог искать ему считается нецелесообразным. При этом устройств, полностью совпадающих с ним по параметрам, не так уж и много. В большинстве случаев в качестве замены рекомендуют использовать более мощные диоды из той же серии: 1n4005, 1n4006, 1n4007.

Полным российским аналогом считается устройство саранского завода точный приборов — КД243Г. Его более мощные версии КД243В (Е,Ж) также можно рассмотреть в качестве альтернативы. К сожалению, они менее популярны и поэтому на порядок дороже серии 1n400x.

Производители

Серия диодов 1n400x выпускается следующими производителями: NTE Electronics, ON Semiconductor, Micro Commercial Components, Dc Components, Diotec, Central Semiconductor, Yangzhou yangjie electronic, Kingtronics International Company, Yangzhou yangjie electronic, Jinan Gude Electronic Device, Jinan Gude Electronic Device, DACO, Vishay Siliconix. Скачате даташит на 1n4004 кликнув по названию компании-изготовителя.
