В статье рассматриваются основные технические характеристики одной из первых радиоламп 6П6С появившихся в нашей стране в конце 40-х годов прошлого столетия. Считается, что прототипом для её разработки послужила 6V6 от американской компании Sylvania Electric Products. До 50-х выпускалась с маркировкой 6V6/6В6, в последующем её название поменялось и приняло современное обозначение.
Согласно этикетки, устройство представляет из себя обыкновенный выходной лучевой тетрод. Основное назначение – увеличение мощности звуковых сигналов. Благодаря хорошим эксплуатационным свойствам, относительно невысокой цене и отсутствием достойных альтернатив (в некоторых случаях), она до сих пор применяется многими радиолюбителями в выходных одно и двухтактных схемах ламповых усилителей низкой частоты.
Цоколевка

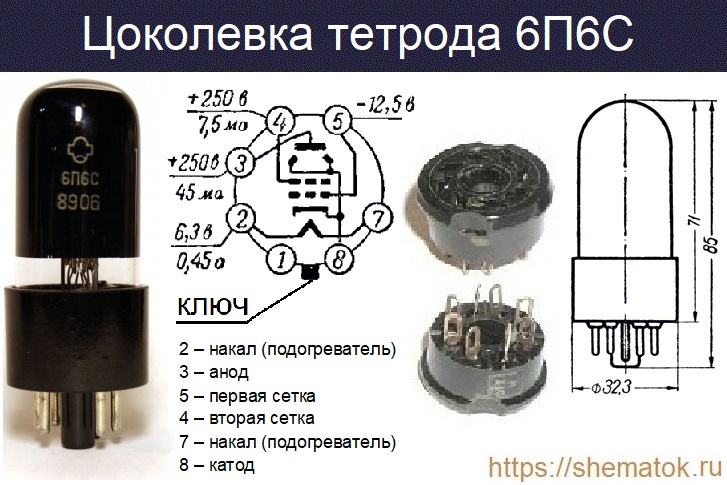

Внешний вид, расположение выводов и габариты рассматриваемой радиолампы представлены на рисунке ниже. Корпус лампы изготовлен из огнеупорного стекла и оснащен шестью штырьками. Назначение контактов октального цоколя: 2,7 – накал; 3 – анод; 5 – первая и 4 – вторая сетка; 8 – катод.
Устройство может работать в вертикальном и горизонтальном положении. Производитель гарантирует общий период службы радиолампы в пределах 500 часов.
Характеристики
Характеристики 6П6С со временем не устаревают. Долгие годы, вплоть до 80-х, её выпускали не изменяя конструкции. Только в конце 90-х отечественная компания Sovtek создала улучшенную версию на экспорт 6V6GT под брендом Electro-Harmonix. Обновлённые параметры, в основном касающиеся более высокого рабочего напряжения, позволили безболезненно применять указанную радиолампу в гитарных маломощных комбо-усилителях.
Максимальные характеристики 6П6С:
- диапазон напряжений накала – от 5.7 до 6.9 В;
- предельное напряжение на: аноде — до 350 В; 2-ой сетке — до 310 В; между подогревателем и катодом – до 100 В;
- мощность рассеиваемая на: аноде – до 13.2 Вт ; 2-ой сетке – до 2.2 Вт;
- ток утечки (катод-подогреватель) — до 50 мкA;
- ток эмисcии катода – до 50 мА;
- сопротивление цепи первой сетки при фиксированном смещении – до 100 кОм.
Превышение представленных параметров приводит к выходу устройства из строя. При переменном напряжении (Ug1) 8.8 В и сопротивлении в анодной цепи (Ra) 5000 Ом составляет не менее 3.6 Вт. В документации отмечается, что предельная допустимая нагрузка при фиксированном смещении в 1-ой сетке не должна быть больше до 0.1 МОм, при автоматическом до 0.5 Мом.
Аналоги
Полноценной заменой и полным аналогом для 6П6С считается радиолампа 6V6GT. Последняя способна выдерживать большие анодные токи (вплоть до 450 А), в сравнении с оригинальной лампой (до 280 А). Из отечественных, ближайшими по характеристикам, являются 6П3С, 6Ф6С, КТ88, однако в продаже их найти в настоящее время достаточно сложно.
В современном строительстве очень часто используется поликарбонат Eurotec, большой и качественный ассортимент которого есть на https://carboelite.ru/magazin/folder/optimalnyj-polikarbonat-eurotek.
Содержание драгметаллов
Согласно этикетки советских времён (1974 г.), 6П6С содержит драгоценные металлы (ДГМ). Так, в ней присутствует сплав Пср. 72 в количестве 1.318 мг. Последний имеет в своём составе серебро (Ag) до 0.949 мг. Стоит отметить, что на изделия выпущенные после 1991 г. информации в общем доступе нет. Вероятнее всего ДГМ в них отсутствуют.
Производители
Примерно до 1990 года выпуск 6П6С осуществлялся на заводах советского предприятия приборостроения «Светлана», расположенных в Ленинградской области. Позже указанное предприятие производило рассматриваемую продукцию под маркой Sovtek. Скачать техническое описание возможно по ссылке.
