Характеристики операционного усилителя NE5532 (SA5532)

Согласно данным из datasheet, NE5532 (SA5532) представляют собой сдвоенный маломощный биполярный операционник (ОУ) с двуполярным питанием. В сравнении с аналогичными изделиями, вроде NE1458, характеризуется небольшим уровнем шумов, высокой полосой пропускания и большим коэффициентом усиления. Оснащена защитными диодами на входе и схемой от короткого замыкания на выходе. Широко применяется в качестве предусилителя в высококачественном аудиоборудовании и телефонии.

Микросхема 5532 (символы «NE» и «SA» иногда не приводятся в обозначении) впервые была представлена широкому потребителю голландской Philips (ныне NXP Semiconductor) в 1979 г. Благодаря очень хорошим шумовым характеристикам и низкому уровню искажений стала отраслевым стандартом профессионального звука, и оставалась лучшей до появления в 2007 г. LM4562 от Texas Instruments. В настоящее время её продолжают выпускать многие производители электроники.Фотография микросхемы 5532 от Philips

Цоколевка

Как и большинство микросхем, ne5532 выпускается в стандартных пластиковых корпусах для дырочного или поверхностного монтажа на плату. Соответственно DIP или SO (SOIC). В большинстве случаев имеет восемь металлических выводов, но иногда встречаются и шестнадцатипиновые экземпляры. В последнем случае часть контактов не используется. Цоколевка представлена на рисунке.

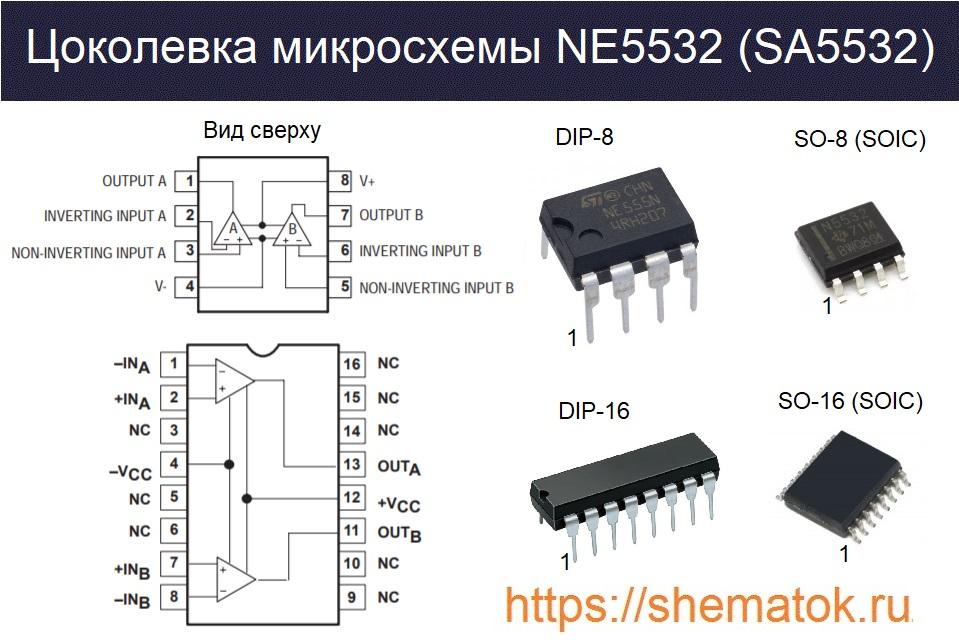

Цоколевка NE5532 (SA5532)

Способы монтажа на плату можно определить по маркировке на микросхеме. У разных производителей она немного отличается. Например, у Texas Instruments устройства с суффиксом «D» предназначены для поверхностного монтажа, а с «P» для дырочного. On Semiconductor для обозначения DIP-корпуса использует символ «N».

Таким образом идентичные по характеристикам NE5532P от Texas Instruments и NE5532N (On Semiconductor) имеют одинаковые DIP-корпуса, но обозначаются по разному. Другие символы в маркировке, в большинстве случаев, уже никак не влияют на внешний вид, но все же подчёркивают отдельные технические характеристики микросхемы.

Технические характеристики

Согласно технических характеристик NE5532 является почти полностью биполярной, за исключением одного полевого транзистора в генераторе смещения. Сигнальный тракт включает два последовательных диффкаскада, каскада усиления по напряжению и двухтактного повторителя с защитой от перегрузки по току. Внутри так же есть четыре компенсационных конденсатора. Приведём значения предельно допустимых (максимальных) параметров .

Максимальные параметры

Максимальные значения параметров микросхемы NE5532:

  • напряжение питания (VS) до ± 22 В;
  • дифференциальное напряжение на входе (VDIFF) до ± 0,5 В;
  • входной ток (IIN) до 10 мА;
  • рабочая температура кристалла (TJ) до + 150 oC.

Максимальная рассеиваемая мощность (PD) и тепловое сопротивление ограничены характеристиками корпуса, в котором размещена микросхема. Их значения можно рассчитать по методике приведённой в стандарте JESD 51-7.

Все приведённые величины напряжений относятся к средней точке (между Vcc+ и Vcc-), т.е. для двуполярного питания. Защитные диоды на входе микросхемы ограничивают входное диффнапряжение до 0,6 В. Максимальный ток не должен превышать 10 мА.

Рекомендуемые условия эксплуатации

Стабильная работа ne5532 на максимальных значениях параметров невозможна. Они приводится производителями в техническом описании лишь для отражения предельных возможностей микросхемы. Например, даже кратковременная работа кристалла при температуре +150 oC может привести к перегреву и выходу устройства из строя. Поэтому в даташит также приводятся рекомендуемые условия эксплуатации.

Рекомендуемое производителем напряжение питания составляет от ±5 до ±15 В. Рабочая температура не должна превышать (TJ) до + 70 oC. Ниже приведем основные электрические характеристики.Электрические параметры NE5532 на русском

Аналоги

Полный аналог NE5532 найти не сложно, в настоящее время их достаточно много. Например, таковыми являются следующие микросхемы и их модификации: AD823, AD712, LM833, OP275, RC4558. Иногда в поисках замены радиолюбители стремятся улучшить качество звучания. В этих целях в качестве альтернативы можно рассмотреть более современные ОУ: AD826, LM6172, LT1364, LM4562, THS4061.

Отечественных аналогов у NE5532 не существует.

Производители

Перечислим крупнейших производителей NE5532: Texas Instruments, Fairchild, ON Semiconductor, Philips. В российских магазинах встречаются почти все из представленных. Скачать их даташит можно кликнув по наименованию компании.
