Характеристики транзистора J3Y в smd-корпусе

Транзистор J3Y — это S8050 просто так он обозначается в SMD-корпусе SOT-23 компании Samsung. Основное назначение разработки является: — усиление низкочастотных колебаний звуковой частоты в двухтактных каскадных схемах (класс B). Небольшие габариты и возможность поверхностного монтажа, сделали его очень популярным и широкоприменяемым устройством в самом разнообразном малогабаритном аудиооборудовании.

Типовые параметры этого замечательного полупроводникового устройства, в корпусе ТО-92, представлены в другой статье про S8050.

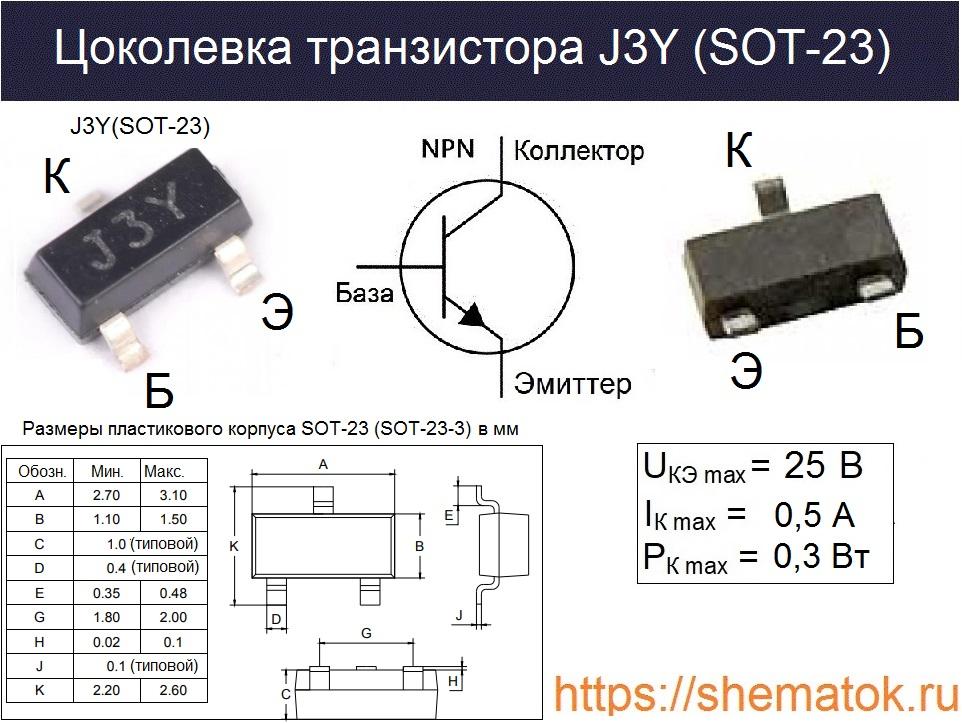

Цоколевка

Транзистор J3Y в SMD-корпусе (он же SOT-23) имеет три металлических вывода и следующую цоколевку: база (Б), коллектор (К), эмиттер (Э). При этом, если смотреть на устройство сверху, то два контакта «Б» и «Э» находятся с одной стороны пластмассовой упаковки (снизу), а «К» с другой (сверху). Указанная распиновка (БКЭ) характерна для всех устройств с аналогичным конструктивным исполнением.Распиновка j3y smd

Технические характеристики j3y

Рассмотрим основные параметры транзистора J3Y. По своим свойствам он относится к кремниевым, маломощным, низкочастотным биполярным устройствам с структурой-NPN. Низкая стоимость, отличная линейность статического коэффициента усиления, способность выдерживать большие коллекторные токи до 800 мА (у некоторых производителей) и напряжение до 25 В, cделали это его одним из лидеров по применению в сегменте небольших бытовых аудиоустройств. Поэтому, его так легко можно найти практически в любом стареньком портативном CD-проигрывателе или плеере.

Предельно допустимые параметры

Приведем типовые максимальные параметры J3Y(SOT-23), встречающиеся в техописании большинства производителей, при температуре окружающей среды (Токр.) до +25 ОС:

  • постоянное (DC) напряжение между выводами: К-Б (UКБмакс.) до 40В; К-Э (UКЭмакс.) до 25В; E-Б (UЭБмакс.) до 5 В;
  • ток коллектора (IКmax.) до 500 мА;
  • мощность рассеивания(PК макс.) до 300 мВт;
  • температура: кристалла (TК) до +150 ОС; хранения (Тхран.) -55 … +150 ОС.

Не допускайте длительную эксплуатацию радиодеталей на максимально допустимых значения эксплуатационных параметров, так как это уменьшает сроки их полезного использования или в большинстве случаев приводит в негодность.

Электрические параметры

В столбце «Режимы измерения» указаны условия измерений. Они также приводятся в даташит для Токр= +25ОС., если не указывается иного.Электрические параметры J3Y

J3Y имеют классификацию по степени усиления HFE1: L от 120 до 200;H от 200 до 350

Аналоги

В последнее время аналоги транзистора с символами “J3Y” на корпусе редко встречаются в продаже и встает вопрос «Чем его заменит?». Вместе с тем, их можно найти с названием S8050 или SS8050 в усовершенствованной пластмассовой упаковке SOT-23-3. Они лучше по своим параметрам, чем классический J3Y. Например, максимальный ток коллектора новых версий в три раза больше (до 1500 мА), а HFE достигает 400 (для классификации J). Если заглянуть в его техническое описание, то можно увидеть другую маркировку — “Y1”.

Также этот транзистор можно попробовать заменить на следующие: 2N583О, 2SC1ОО8, 2SC1ОО9, 2SD471A, BC537, BC538, KSC1ОО8, KSC1ОО9, KSPО5, KSPО6, KSP42, KSP43, MPS65О, MPS65ОG, MPS651, MPS651G, MPS6532, MPS66О2, MPS66О2G, MPS8О5О, MPSA42, MPSA43, MPSWО1, MPSWО1A, MPSWО1AG, MPSWО1G, MPSWО5, MPSWО5G, MPSWО6, MPSWО6G, MPSW42, MPSW42G, S9О13, SS8О5О, ZTX457.

Российские изделия с похожими параметрами: КТ6114А, КТ968В, КТ6114Б, КТ6114В.

Комплементарная пара

Комплементтарна парой для рассматриваемого устройства является S8550 в SMD-корпусе и маркировкой 2TY.

Производители

Вы можете скачать datasheet на j3y транзистор , кликнув по ссылке с наименованием изготовителя. В настоящее время его трудно найти в продаже с такой маркировкой, вместе с тем полный аналог S8050(SOT-23) широко представлен зарубежном. Его производят следующие компании: HottechSeCoS Halbleitertechnologie, Galaxy, Jiangsu High diode Semiconductor, Guilin Strong Micro-Electronics, Shenzhen City KOO CHIN, SHIKE Electronics, Shenzhen Yixinwei Technology, Tiger Electronic, Guangdong, Zhaoxingwei Electronics, SUNMATE electronic, DONGGUAN YOU FENG WEI ELECTRONICS, MAKO SEMICONDUCTOR, Nanjing International, Shenzhen Jin Yu Semiconductor, Diode Semiconductor Korea и др.
