Характеристики транзистора IRFP460

Характеристики транзистора IRFP460 сочетают в себе технологии третьего поколения HEXFET известной во всём мире компании International Rectifier (IR). Это кремниевый силовой МОП-тран-р имеет N-канальный переход, с достаточно низким сопротивлением RDS(ON) (до 0,27 Ом). При этом, производитель заявляет в datasheet о способности устройства выдерживать максимальное напряжения между стоком-истоком до 500 В и постоянным током до 20 А. Предельная рассеиваемая мощность может достигать 280 Вт.

Данный MOSFET используется преимущественно в блоках питания, стабилизаторах, синхронных выпрямителях, инверторах, системах управления электрическими двигателями, различными схемами переключения более мощных устройств. Там где необходима высокая скорость работы и низкий уровень управляющего сигнала (4-5 В). Поддерживается управление непосредственно от микроконтроллера.

Цоколёвка

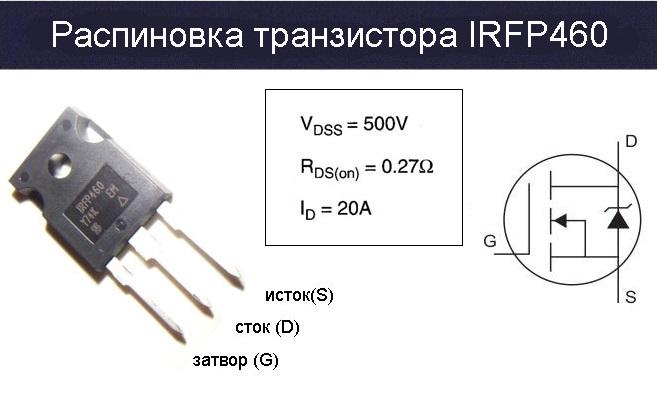

IRFP460 выполнен в усиленном корпусе TO-247, который применяется там, где высокие уровни мощности не допускают использование универсального ТО-220, и немного превосходит более раннюю версию ТО-218. Для крепления его на радиатор имеется специальное изолированное отверстием в центре. Если смотреть на маркировку (рисунок ниже), то слева направо находятся выводы: затвора (З), стока (С) и истока (И).

Распиновка IRFP460

Устройство не содержит свинца (Pb-free), о чём указанно в самом начале технического описания (datasheet). Допускается его монтаж на плату с помощью дешёвых оловянно-свинцовых припоев, никак не влияющих на последующую работу изделия в целом. Этим моментом пользуются производители, везущие свою продукцию в страны, где пока не требуется выполнение стандартов по соблюдению экологических норм.

Технические характеристики

Из datasheet на IRFP460 можно узнать все его параметры, на русском языке они представлены ниже. В первую очередь необходимо обратить внимание на максимально возможные, предельно допустимые параметры изделия. Обычно они указываются первыми в описании и сильно зависят от температуры кристалла (TC) и окружающей среды (TA), о чём указывается дополнительно.

Максимальные значения

Характеристики IRFP460:

  • по величине напряжения между выводами: С-И (VDS) до 500 В; З-И (VGS) до ±20 В;
  • по постоянному ток стока (ID): до 20 А (при ТС до +25ОС); до 13 А (при ТС до +100ОС);
  • по максимальному импульсному току стока (I) до 80 А;
  • коэффициент линейного снижения мощности 2,2 Вт/ ОС;
  • энергия лавинного импульса (EAS) 960 мДж;
  • предельная рассеиваемая мощность (PD) до 280 Вт;
  • рабочий диапазон температур (TJ) -55 ОC … +175ОC.

Электрические параметры

Стоит учитывать, что даже кратковременное превышение значений указанных выше величин может привести к порче изделия. Для того, чтобы оно прослужило стабильно долгие годы, необходимо предусмотреть 30% запас от максимальных значений, а также отвод тела от корпуса посредством радиатора. Ниже приведены электрические параметры транзистора, при тестовых (номинальных) режимах эксплуатации.Электрические параметры IRFP460 на русском

Транзистор выделяется довольно низким сопротивлением открытого канала Rds(on) (до 0,27 Ом) по сравнению с более ранними версиями подобных устройств.

Аналоги

У IRFP460 есть достойный аналог. Чаще всего вместо него рекомендуют установить относительно недорогой транзистор STW20NK50Z (STM) или более мощный SPW20N60C3 (Infineon Technologies). Оба устройства исполнены в корпусе ТО-247 и имеют похожую распиновку. Полностью идентичным также является SiHFP460 (Vishay).

В настоящее время существуют обновлённые версии транзистора IRFP460LC и IRFP460A от компании Vishay. Они имеет сравнительно лучшие характеристики относительно рассматриваемого, но по основным параметрам почти ничем не отличаются. Например, оба выдерживают более высокое напряжение между стоком-истоком (VGS до 30 В), имеют сниженную выходную/входную/проходную ёмкость и заряд затвора.

Примеры применения

Наверное, самыми популярными конструкциями для начинающих радиолюбителей на транзисторе IRFP460 являются схема катушки Тесла и качер Бровина. Устройства состоит из небольшого набора радиодеталей и не требует глубоких познаний в области радиоэлектроники. Вот небольшой видеоролик по сборке одного из них.

Производители

Скачать datasheet на транзистор IRFP460 можно по ссылке с наименовании производителя. В настоящее время его производят следующие компании: Infineon Technologies (в 2014 поглотившая IR), Vishay Siliconix, Inchange Semiconductor, IXYS Corporation, NXP Semiconductors, STMicroelectronics, Intersil Corporation. В отечественных магазинах, чаще всего, встречаются изделия фирмы Vishay.
