Характеристики транзистора TIP142

Разбирая технические характеристики TIP142 можно отметить, что он является самым мощным биполярным NPN-транзистором Дарлингтона в серии TIPxxx. Выделяется достаточно высоким коэффициентом усиления (от 500~1000 Hfe) в сочетании с очень низким напряжением насыщения (до 2-3 В). Конструкция устройства предполагает использование внутреннего диода между выводами коллектора и эмиттера.

В первых буквах названия рассматриваемого устройства подчёркивается его происхождение и основной разработчик — американская корпорация Texas Instruments. С начала производства (примерно с 1970-х годов) рассматриваемая серия «TIP» демонстрировала свою долговечность, простоту в использовании и хорошее качество. Со временем, снискала себе большое число поклонников по всему миру. С современный период применяется преимущественно в линейном и промышленном коммутационном оборудовании.

Цоколевка

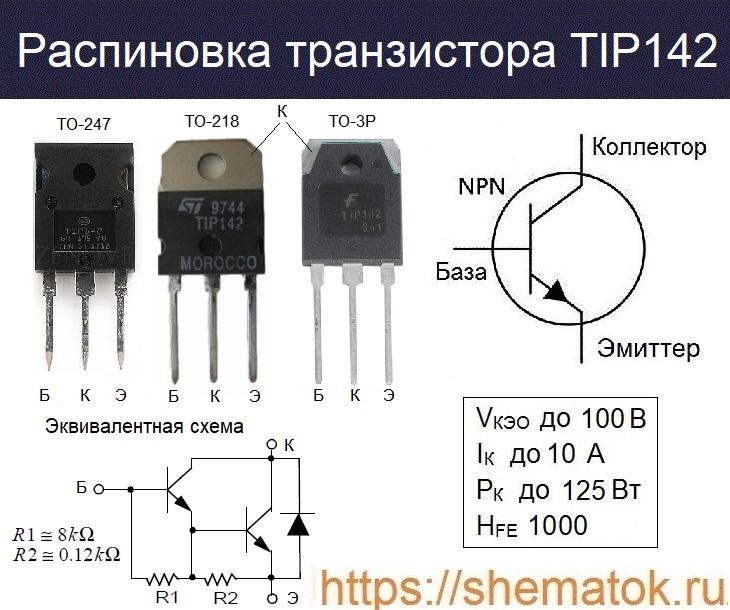

У TIP142, независимо от корпусного исполнения, три контакта имеют следующее назначение (слева на право): база (Б), коллектор (К), эмиттер (Э). Вывод «К» соединен с металлизированной подложкой (при наличии). Внешний вид, эквивалентная схема устройства и полная цоколевка показаны на рисунке.

Технические характеристики

Основные и необходимые для изучения характеристики TIP142 представлены в datasheet в таблицах абсолютных и электрических параметров.  В последних отражены свойства и особенности работы транзистора в различных режимах эксплуатации.  Производители приводят эти данные (если не указанно иного) при условии ТА=+25oС.

Абсолютные параметры

Максимальные характеристики TIP142 (при ТА=+25oС):

  • мощность рассеиваемая на К (PC) до 125 Вт;
  • ток коллектора: постоянный (IC) до 10 А; импульсный (ICP) до 15 A;
  • ток базы (IB) до 0.5 А;
  • напряжение: К-Б (VCBO) до 100 В (при IE=0); К-Э (VCEO) до 100 (при IB=0); Э-Б (VEBO) до 5 В (при IC=0);
  • температура: при хранении (TSTG) от -65 до +150 оС; внутреннего p-n-перехода (TJ) до +150 оС.

Меры безопасности

При эксплуатации транзистора необходимо соблюдать меры предосторожности.  Превышение вышеперечисленных параметров недопустимо, может негативно отразится не только на работе непосредственно устройства, но и всей электронной схемы, в которой оно находится. Для снижения вероятности перегрева желательно использовать радиатор.

Электрические параметры

Изучая электрические свойства TIP142, особое внимание следует обращать на режимы измерений, которые рекомендует производитель. Создавая похожие условия эксплуатации можно добиться максимально эффективной, стабильной и продолжительной эксплуатации. При этом, во многом работоспособность транзистора зависит от температуры внешней окружающей среды.

Аналоги

Если подбирать современный аналог для TIP142, то окажется, что выбор в настоящее время невелик. К зарубежным транзисторам с полностью идентичными параметрами можно отнести: BDV65А, ECG270. Однако найти их довольно сложно, при этом оригинальные версии продаются недорого и в больших количествах. Очень часто хорошей альтернативой для рассматриваемого устройства являются отечественные КТ825Г или 2Т825.

Производители

В российском сегменте рассмотренный транзистор чаще всего встречается от следующих производителей ST Microelectronics, ON Semiconductor, Fairchild. Найти достойные аналоги можно и других фирм. Довольно качественные аналоги представлены у китайских и корейских компаний. Ознакомиться с их datasheet возможно по следующей ссылке.
