Транзистор s9015

PNP биполярный, кремниевый, эпитаксиально-планарный, высокочастотный транзистор S9015 (или SS9015), по своим характеристикам имеет обладает повышенным коэффициентом передачи тока hFE, пониженным уровнем собственных шумов и хорошей линейностью. Бывают маломощные (до 0,2 Вт) и средней мощности (до 0,45 Вт), внешне отличающиеся между собой типом корпуса. Наиболее часто используются в каскадах предусиления и зарядных устройствах различных бытовых приборов, вместе со своей комплементарной парой s9014. Популярен у радиолюбителей в простых ключевых схемах и усиления звука.

Распиновка

S9015(группы А-D) изготавливается в распространённом пластиковом корпусе TO-92 с тремя металлическими выводами для монтажа. Для определения назначения этих выводов, посмотрите на его плоскую сторону. Три вывода, выходящие из транзистора, являются (слева направо) эмиттером, базой и коллектором. S9015(группы L-H) производятся в другом пластиковом SMD-корпусе SOT-23 для поверхностного монтажа, и тоже имеет три вывода. Назначение контактов можно понять, если посмотреть на него сверху. Слева направо, сверху вниз следуют контакты: коллектор, база и эмиттер.

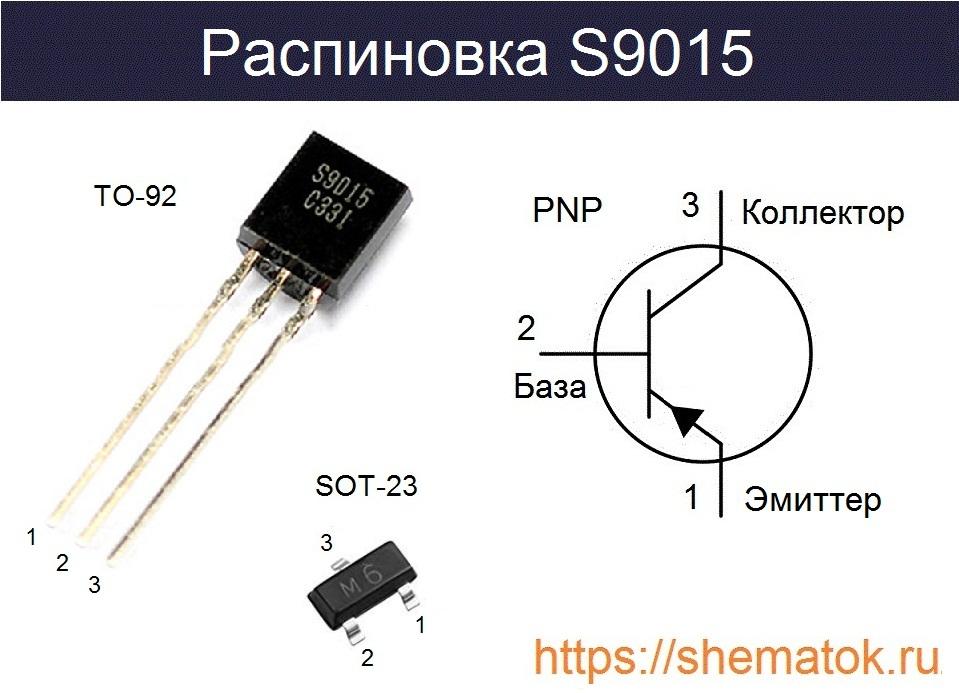

s9015 цоколевка

Характеристики

В техническом описании на транзистор обычно указывают его предельно допустимые режимы эксплуатации (maximum rating), электрические характеристики (electrical characteristic) и классификация по группа hFE. Эти параметры проверяются производителем устройства, при температуре окружающей среды + 25°С.

Предельные режимы эксплуатации

При изучении характеристик S9015 следует учесть его PNP-структуру и то, что его pn-переход открывается при напряжении обратной полярности. Т.е. источник питания на эмиттерном переходе UБЭ (VBE) подсоединяется минусом к базе, а плюсом к эмиттеру. Поэтому, производители транзистора PNP-структуры, предельные значения эксплуатации и электрические характеристики напряжения и тока, в техническом описании, обычно указывают со знаком “-”. Рассмотрим предельные режимы эксплуатации s9015 (ТО-92).

Максимальные параметры s9015

Электрические характеристики

Рассмотрим электрические параметры S9015 (ТО-92). Важным значением при выборе данного компонента, является его собственный коэффициент шума FШ (NF, Noise Figure). Именно он иногда определяет применение этого транзистора в различных схемах усиления. Обычно у s9015 низкий коэффициент собственных шумов, который не превышает 10 дБ. Это значение относит его к малошумящим. В последнее время, встречаются технические описания на устройства в которых, по неизвестным причинам, эта характеристика не указывается.

Параметры электрические s9015

Классификация по HFE

Отдельно от основных характеристик в datasheet на s9015 указывается его коэффициент усиления по току hFE. Для классификации транзисторов по этому параметру используется последняя буква (A-D, H-L) в его обозначении. Значение этой величины у устройства s9015D достигает 1000 hFE. Ниже приведена стандартная классификация устройства по hFE.

Коэффициент усиления по току s9015

Мощность рассеивания

При выборе так же обращают внимание на его максимальную мощность рассеивания на коллекторе PK (PC). Так, у маломощных s9015H и s9015L, в корпусе SOT-23, максимальная мощность рассеивания не превышает 0,2 Вт. Если необходима большая мощность (0,45 Вт), то подбирают девайс в корпусе ТО-92: s9015A, s9015B, s9015C, s9015D.

Аналоги

К иностранным аналогам можно отнести следующие: bc317, bc320,hs733, ksa733, ktc9015, ktc9015c. Если не важен коэффициент усиления по току и граничная частота, то обратите внимание на: ksp55, ksp56, mps751, mps751g, mpsa55, mpsa56, mpsw55, mpsw56. Российские аналоги для s9015 являются устройства из серии КТ3107, КТ6112.Отечественный аналог s9015

Достаточно трудно подобрать замену для S9015D. Многие радиолюбители вместо него обычно устанавливают КТ3107К или КТ3107Л, с коэффициент усиления по току до 800 hFE.

Комплементарная пара

Комплементарная пара для S9015 (PNP) — транзистор с NPN-проводимостью s9014.

Маркировка

SS9015 (s 9015) это очень популярный транзистор от компании Samsung Semiconductor. Часто маркируется на корпусе без первой буквы “s”. В настоящее время однотипные по своим параметрам транзисторы выпускаются разными компаниями и встречаются с такой маркировкой 2SC1905, MMBT9015. Корпус SMD-транзисторов (SOT-23) маркируется цифро-буквенным кодом “M6”.

Безопасность при эксплуатации

Не допускайте использование устройства на предельно допустимых значениях эксплуатационных параметров. При пайке контактов не прикасайтесь к пластиковому корпусу горячими частями паяльника. Нельзя паять если температура жала паяльника более +250 °С, период касания каждого вывода при этом не должен превышать 3 сек.

Производители

Список некоторых производителей. Кликнув по наименованию компании Вы можете скачать datasheet на s9015.
