Характеристики транзистора П308

В статье рассмотрены основные характеристики одного из старейших кремниевых транзисторов советского периода П308. Первые версии были разработаны в московском НИИ-35 (ныне АО «НПП «Пульсар») ориентировочно в 1962-63 гг. с маркировкой П307А. В те времена такие триоды применялись в оборудовании специального назначения. В том числе, в схемах регулировки тока, стабилизации напряжения, разнообразных измерительных приборах, кварцевых калибраторах и др.

П308 стал наиболее востребованным примерно в конце 70-хх, вместе с применением в популярных блоках усиления звукового сигнала УНЧ-50-8. Возможно, данное конструктивное решение обеспечило необходимость в его производстве на долгие годы. Считается, что выпуск последних партий этих устройств был прекращен лишь в 2004 г.

Цоколевка

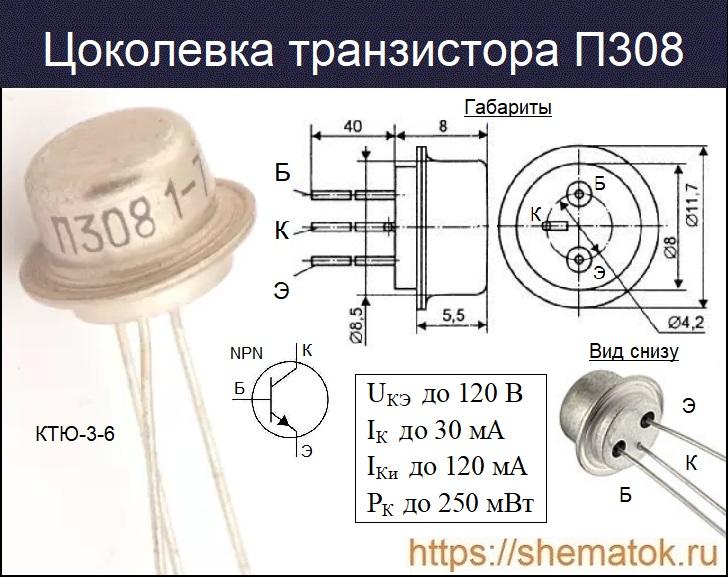

Цоколевка П308 зависит от корпуса, в котором изготовлен транзистор. Наиболее распространённым является вариант в металлостеклянной упаковке КТЮ-3-6 (в климатическом исполнении УХЛ), выпускавшийся по техусловиям 3.365.059 ТУI. Расположение гибких металлических выводов у него следующее (слева на право): база (Б); ниже, посередине — коллектор (К); эмиттер (Э). Более подробно информация показана на изображении ниже.

Рассматриваемый транзистор (примерно с 1984 г.) выпускался также в пластиковом корпусе КТ-17 (аналог зарубежного ТО-126), но он встречаются очень редко. Назначение металлических выводов у последнего (слева на право): ЭКБ. Технические условия — соответствуют ЖКЗ.365.059 ТУI. В конце маркировки присутствует буква «М», полное обозначение устройства — П308М.

Существует также особая серия П308ОС (буквы «ОС» в маркировке) в корпусе КТЮ-3-6. Она выпускалась c 1977 года НИИ «Пульсар» ограниченными партиями по дополнительным специальным техническим условиям аА0.339.190ТУ№, частным 3.265.059ТУ и  №6 3.365.059ТУ/Д6.

Основные электрические характеристики П308

  • обратные токи (RЭБ= 10 кОм): К-Э (IКЭR) до 50 мкА (при UКБ= 120 В), эмиттера (IЭБО) до 10 мкА (при UЭБ= 3 В), коллектора (IКБО) до 20 мкА (при UКБ= 120 В);
  • коэффициент передачи тока (h21Э) в режиме малого сигнала (при UКБ= 20 В, IЭ =10 мА) от 30 до 90;
  • сопротивление насыщения (rКЭнас) до 130 Ом (при IК=15мА, IБ=3 мА), до 200 Ом (при IК=15мА, IБ=3 мА, toокр.ср.=+125o ±5oС);
  • входное сопротивление (hIIб) до 70 Ом (при UКБ= 120 В, IЭ=3 мА);
  • модуль коэффициента передачи тока на высокой частоте (|h21Э|) до 2 (при UКБ= 20 В, IЭ=4 мА, f=10 МГц).

предельные параметры:

  • напряжение: К-Э и К-Б до 120 В;
  • ток коллектора и эмиттера: до 30 мА;
  • импульсный ток коллектора до 120 мА;
  • рассеиваемая мощность до 250 мВт;
  • сопротивление насыщения (rКЭнас): до 330 Ом (toокр.ср.=+20o ±2oС), не более 550 Ом (при toокр.ср.=+120o ±2oС).

Аналоги

П308 считается морально устаревшим, однако аналог для него подобрать в настоящее время не сложно. Наиболее похожими по параметрам являются отечественные транзисторы: КТ683А(Б,В), 2Т630А(Б), П601А, П602А, П307А. Из зарубежных можно рекомендовать: BC285, BSX21, 2N 1573, 2N 1574,  2N 739, 2N 845, 2N 755, 2T3531, но найти их в продаже в настоящее время довольно сложно.

Не спешите выбрасывать устройство, проверти сначала есть ли в нем драгоценные металлы.

Производители

Наиболее известными производителями П308 в советское время являлись НИИ «Пульсар» г. Москва, ВЗПП г. Воронеж, «Фотон» г. Ташкент. В настоящее время на данных предприятиях производство рассматриваемого транзистора прекращено. Посмотреть дополнительные данные по изделию можно в отраслевом каталоге за 1971 г.
