Характеристики транзистора П214А

По своим технических характеристикам транзистор П214А отлично подходит для установки в переключающие схемы. Могут также использоваться в выходных каскадах УНЧ и преобразователях постоянного напряжения. Это германиевые, универсальные устройство p-n-p структуры.

Цоколевка

П214А изготавливаются в металлостеклянном корпусе ТО-3, имеющем жёсткие 2 вывода. Сверху на корпусе нанесена маркировка. Его масса — 12,5 г, а крепёжного фланца — 4,5 г. Расположение каждого вывода представлено на рисунке.

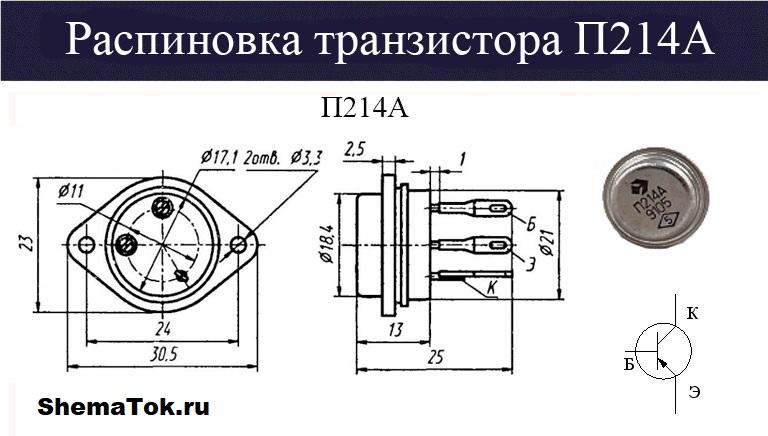

П214А-распиновка

Технические характеристики

Предельно допустимые параметры являются одними из основных значений на которые стоит смотреть при выборе замены для вышедшего из строя. Нужно помнить, что транзистор может выйти из строя даже при непродолжительном превышении максимальных значений. Для П214А предельные характеристики следующие:

  • ток через протекающий через коллектор на протяжении длительного времени – 5 А;
  • постоянный ток протекающий через базу – 0,5 А;
  • напряжение между К-Э (Rб < 50 Ом) – 55 В;
  • напряжение К-Э (база разомкнута) – 45 В;
  • напряжение между К – Б – 60 В;
  • напряжение между Б – Э – 15 В;
  • рассеиваемая мощность без теплоотвода – 1,7 Вт;
  • рассеиваемая мощность с теплоотводом (Тк < +45ОС) – 11,5 Вт;
  • температура кристалла – от -60 до +85 ОС;
  • рабочая температура окружающей среды — от -60 до +70 ОС.

Теперь рассмотрим электрические параметры, они показывают функциональные возможности изделия. Ниже в таблице приведены их значения, измерения проводились при температуре окружающей страды +25 ОС

Электрические параметры п214а

Аналоги

Среди аналогов П214А можно назвать такие: 2N2659, 2N2665, 2N2666, 2N350, 2N350A, 2N663, AD263, AD438, AD450, AD451, AD463, AD455, AD264, AUY18, AD460, AD458, AD456, AD461. Перед заменой следует ознакомиться с характеристиками транзисторов.

Производители

Производителем рассматриваемого транзистора П214А является АООТ Воронежский завод полупроводниковых приборов, скачать datashhet можете по этим ссылкам: первый, второй.
