Характеристики транзистора МП40

В статье представлены основные технические характеристики довольно древнего германиевого низкочастотного транзистора МП40, разработанного ещё в СССР в 60-х. Данный полупроводниковый триод уже давно снят с производства, а ему на смену пришили более современные. Однако, интерес к нему до сих пор не угас и этому есть вполне объективные причины.

Широкое использование МП40 в оборудовании советского периода, является одной из основных причин их современной популярности. В былое время они довольно часто применялись во всевозможных схемах преобразования низкочастотного сигнала. Усилители на их основе можно встретить в старых стереофонических электрофонах: «Россия-323», «Аккорд-001», «Рондо-204», которые до сих пор слушают любители «германиевой» (так называемой в народе) музыки.

Вешний вид и распиновка

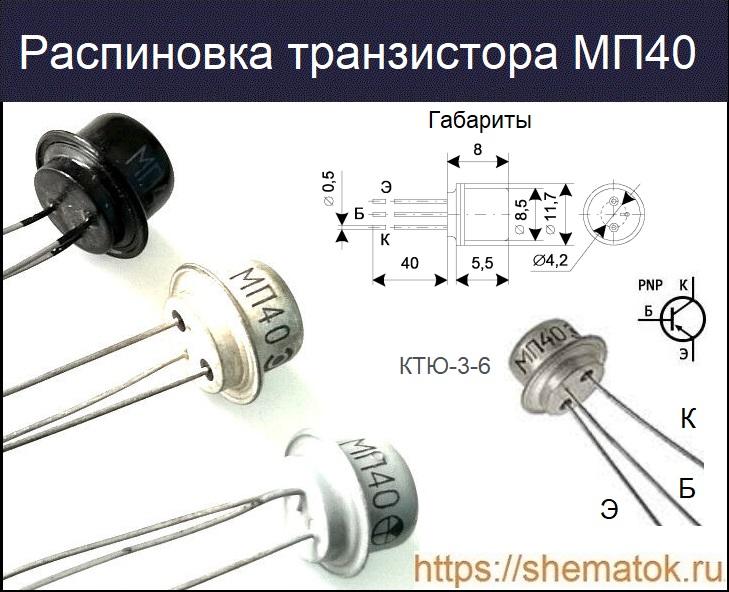

На изображении ниже представлены внешний вид и распиновка МП40. Устройство производилось в метоллостеклянном корпусе (КТЮ-3-6). Назначение трех металлических гибких выводов (слева на право) следующее: коллектор (К), база (Б), эмиттер (Э).

Характеристики МП40

  • предельное напряжение между выводами: К-Б (UКБ) до 15 В, К-Э (UКЭ) до 15 В, Э-Б (UКЭ) до 15 В;
  • максимальный ток коллетора: постоянный (IK) до 20 мА, импульсный (I)  до 150 мА;
  • коэффициент передачи тока (h21Э) от 20 до 80 (при UКБ = -5 В, IЭ= 1 мА, f = 1кГц);
  • коэффициент шума (КШ) – не нормирован;
  • рассеиваемая мощность (PK) до 150 мВт.
  • емкость коллектора (CК) 60 пФ;
  • температура: кристалла (TK) до +85 oC, внешней окружающей среды (TA) до +60 oC;
  • тепловое сопротивление переход-корпус – до 200 oC/Вт.

Превышение предельных значений характеристик приводит разрушению внутренней структуры транзистора. Также не стоит перегревать устройство в процессе монтажа на плату. P-n-переходы довольно чувствительны к повышению температуры и могут выгорать даже при неправильной (длительной) пайке.

Содержание драгметаллов

В транзисторе МП40 не содержится драгметаллов. В нём также отсутствуют цветные и металлы платиновых групп. На этикетках (см. ниже) заводов-изготовителей данная информация, в советское время, была представлена в отдельном разделе.

Аналоги

Подобрать аналог для МП40 в настоящее время не просто. Из отечественных можно рекомендовать любой из серии маломощных транзисторов КТ203. В некоторых советских справочниках (после 1981 г.) в качестве замены предлагается КТ680А. Практически идентичными по параметрам являются: МП39, МП41, МП40А, П15. Последние до сих пор доступны в продаже в российских магазинах по доступной цене.

Полными зарубежными аналогами считались: EFT306, EFT307, однако найти их сейчас в продаже довольно проблематично.

Производители и Datasheet

Первые МП40 были сконструированы Ленинградским объединением электронного приборостроения «Светлана». В дальнейшем производился на заводах ПО «Электронника» г.Воронеж, ЗПП «Кремний» г.Брянск, «Гамма» г.Запорожье, «Планета» г.Великий Новгород. В настоящее время их можно приобрести у российского поставщика радиокомпонентов ООО Компания «Электроника и связь». Скачать техническое описание устройства (datasheet, этикетка) можно ссылке.
