Характеристики транзистора КТ961

В статье приведены основные характеристики отечественных полупроводниковых триодов серии КТ961. Эти биполярные транзисторы, в зависимости от величины статического коэффициента усиления по току (h_21э), распределены в технической документации (datasheet) по группам: А, Б, В и Г. Устройства имеют кремниевую NPN-структуру, производятся в России и странах ближнего зарубежья по классической эпитаксиально-планарной технологии.

Неплохие усиливающие свойства рассматриваемой серии (h_21э от 20 до 500) позволяют использовать её в разнообразной акустической аппаратуре. Производители допускают возможность применения таких полупроводниковых устройств и в других схемах, в том числе коммутационных, в оборудовании широкого назначения. Их отличительными особенностями являются: хорошая рассеиваемая мощность (до 1 Вт без радиатора), поддержка высоких напряжений (до 100 В), способность к пропусканию больших токов (постоянного — до 1,5 А,  импульсного — до 2 А).

Цоколевка

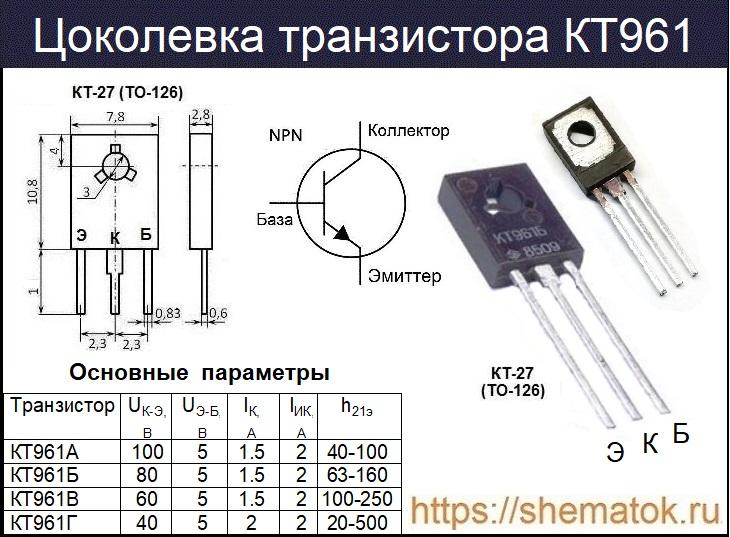

Цоколевка КТ961 у всей серии одинаковая, слева на право (если смотреть на маркировку) расположены выводы: эмиттер (Э), коллектор (К), база (Б). Изделие выполнено в классическом огнеупорном пластиковом корпусе ТО-126 (российский аналог КТ-27), в соответствии с техническими условиями аАО.336.358ТУ/04. Для крепления на радиатор необходимо использовать технологическое отверстие. Внешний вид, подробная распиновка и основные параметры показаны на изображении.

Предельно допустимые характеристики КТ961

• напряжение: К-Б (U_К-Б) до 100 В, К-Э (U_К-Э) до 100 В, Э-Б (U_Э-Б) до 5 В;
• ток коллектора: постоянный (I_К) до 1.5 А, импульсный (I_КИ) до 2 А (t_U<30 мкс, Q >10);
• ток базы (I_Б) до 0.3 А;
• статический коэффициент усиления по току (h_21э) до 500;
• рассеиваемая мощность (P_К): до 1 Вт, до 12.5 Вт (с радиатором);
• температура p-n-перехода (T_J) до +150^oC.

Вышеуказанные параметры являются предельно возможными для всей серии. Превышение любого из них может привести к выходу устройства из строя.

Классификация по группам

Одним из наиболее важных параметров для КТ961 является коэффициент усиления по току (h_21э). Последний имеет довольно высокие значения в рассматриваемой серии. В зависимости от группы, к которой относится транзистор (от А до Г), h_21э может находиться в диапазоне: 40-100(А), 63-160(Б), 100-150(В), 20-500(Г).

Аналог

Предварительно, перед тем как подобрать для КТ961 подходящий аналог, необходимо разобраться к какой группе (согласно классификации по h_21э ) он относится. Из зарубежных транзисторов функциональной заменой считаются (соответственно) для: КТ961А — КТ8272В, BD139; КТ961Б — BD137, КТ8272Б; КТ961В —  BD137, КТ8272А; КТ961Г —  КТ932Б, KT9180A.

Функциональными аналогами для всей серии считается отечественные транзисторы КТ815, КТ8272.

Производители

В связи с постоянно снижающимся спросом на устаревшую отечественную полупроводниковую продукцию, транзисторы КТ961 и им подобные сейчас выпускаются довольно небольшими, ограниченными партиями. Единственными их производителями до настоящего времени остаются белорусская компания ОАО «Интеграл» и российская АО «ГРУППА КРЕМНИЙ ЭЛ». Скачать datasheet можно по ссылке.
