Транзистор КТ940А



В технических характеристиках транзистора KT940А указано, что он относится к усилительным, кремневым, биполярным, полупроводниковым триодом средней мощности, имеющим NPN-структуру. Применяется в видеоусилителях телевизоров, усилителях постоянного тока и различных бытовых приборах широкого использования. Изготавливается по эпитаксиально-планарной технологии.

Распиновка

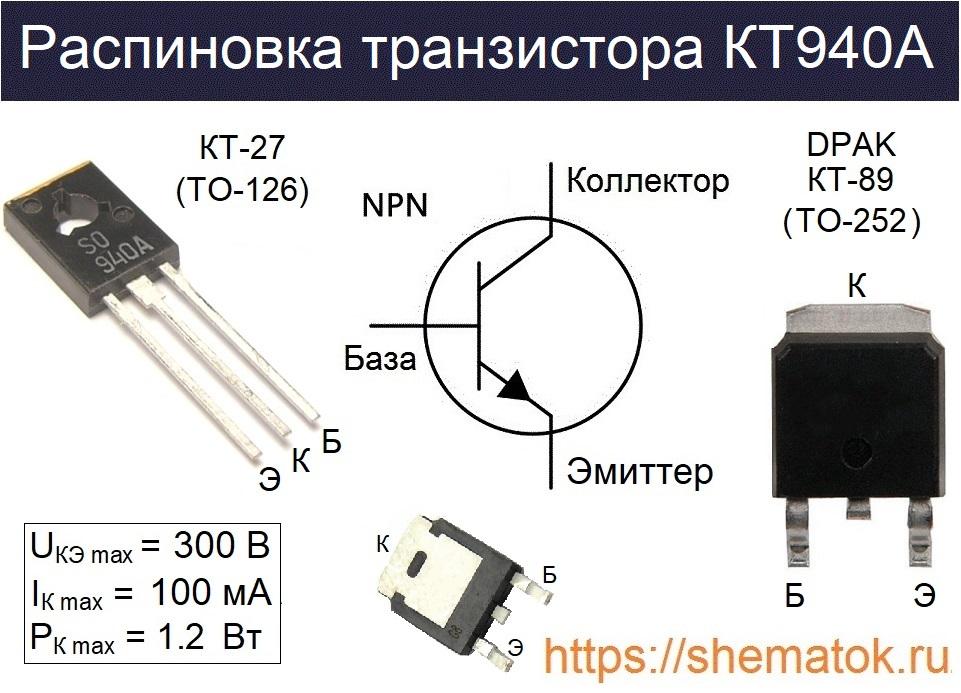

Транзистор KT940А имеет следующую цоколевку. Он выпускается в пластиковом корпусе, который имеет два варианта исполнения: КТ-27 (зарубежный аналог ТО-126), КТ-89 (TO-252). Для устройств в упаковке КТ-27 левая ножка – это эмиттер (Э), средняя коллектор (К), правая база (Б).

кт940а распиновка

У КТ-89 размещение контактов немного другое. В задней части находится встроенный радиатор, который физически соединен с коллекторным выводом. Другие два контакта, если смотреть на лицевую сторону, выходят снизу: слева будет – Б, а справа – Э.

Технические характеристики

Ниже перечислены максимальные значения параметров для КТ940А. Не рекомендуется превышать их во время его эксплуатации. При этом, температура корпуса (ТК) должна находиться, в пределах диапазона от -45 до + 45 ОС.

  • постоянное напряжение: К-Б до 300 В; К-Э до 300 В; Э-Б до 5 В;
  • ток коллектора до 100 мА; импульсный до 300 мА (при tu ≤ 30 мкс, Q ≥10);
  • ток базы до 50 мА;
  • рассеиваемая мощность коллектора : до 1.2 Вт; с дополнительным радиатором до 10 Вт;
  • максимальный нагрев p-n-перехода до +150  ОС;
  • тепловое сопротивление кристалл-среда 104 ОС/Вт.

При повышении температуре окружающей среды более + 25 ОС, PКмакс. рассчитывается по формуле (150-Tокр.)/ 104.

Рассмотрим так же электрические характеристики для КТ940А. Они указаны производителем с учетом Tокр. не более + 25 ОС. Дополнительные условия тестирования, которое проводятся перед выпуском изделия, приведены в отдельном столбце «Режимы измерения».Параметры электрические у КТ940А

Аналоги

У транзистора есть зарубежная замена: BF459, BF458. С похожими параметрами будут следующие: 2SC1569, 2SC2068, 2SC2229, 2SC2242, 2SC2456Б, 2SC2482, 2SC3271, 2SC3272, BF298, BF299, BF338, BF422, BF470, BF471, BF617. Из отечественных аналогов для кт940а в качестве замены, может подойти КТ605БМ. Так же попробуйте использовать устройства из той же серии: KT940Б, KT940В. Вместе с тем стоит учитывать, что это очень редкие экземпляры и у них более низкие предельно допустимые значения по напряжению.

Комплементарная пара

Комплиментарным, по отношению к КТ940А, является транзистор КТ816. Он имеет PNP-структуру.

Применение в блоке питания

Рассматриваемый блок питания (БП) подойдет для маломощных приборов, например часов или карманных приемников. Его основное преимущество — это небольшие размеры. Вся конструкция может поместиться внутри корпуса электрической вилки.

БП работает от электрической сети напряжением от 100 до 250 В. На выходе, в зависимости от используемого стабилизатора, может быть от 5 до 12 В. При получении напряжении с блока равного 5 В, номинальный ток через нагрузку будет 20 мА, а предельно возможный до 100 мА. На рисунке показана принципиальная электрическая схема такого БП.схема блока питания

VT2 может быть любым из серии КТ3102, а также возможно использовать иностранные аналоги, например BCW60D. VT1 и VT3 (КТ940А) меняют иногда на КТ969А. В качестве VT4 используют КТ969А, а VT5 — BF459. Диоды VD2 и VD3 должны отвечать следующим требованиям: прямой ток более 100 мА, обратное напряжение выше 20 В.

Производители

Транзистор КТ940А выпускается АО «Кремний», расположенном в г.Брянск. Кроме этого его производством занимаются в Белоруссии, на заводе «Интеграл», находящемся в г.Минск. В российских магазинах можно купить продукцию обеих компаний. Встречаются и очень редкие варианты с маркировкой КТ940А1 (корпус ТО-92!) и КТ940А9(SOT-23). Ранее их изготавливали на заводе полупроводниковых приборов в г. Александров, Владимирской области (ЗАО ПО «Далекс»). C 2017 года это предприятие называется ООО «Крип Техно».
