Транзистор КТ825Г

Технические характеристики составного транзистора КТ825Г до сих пор позволяют использовать его в современных приложениях. Разработанный в середине 80-х, он изначально был предназначен для применения в мощных блоках питания, переключающих и усилительных схемах, а так же в качестве ключевых регулирующих элементов стабилизаторов напряжения.

Являлся одним из главных элементов выходных каскадов первых образцов советского Hi-Fi-оборудования. Например, очень известной копии британского аудиоусилителя «Quad-405», собранного на отечественной элементной базе в 1984 году Юрием Солнцевым.

Цоколевка

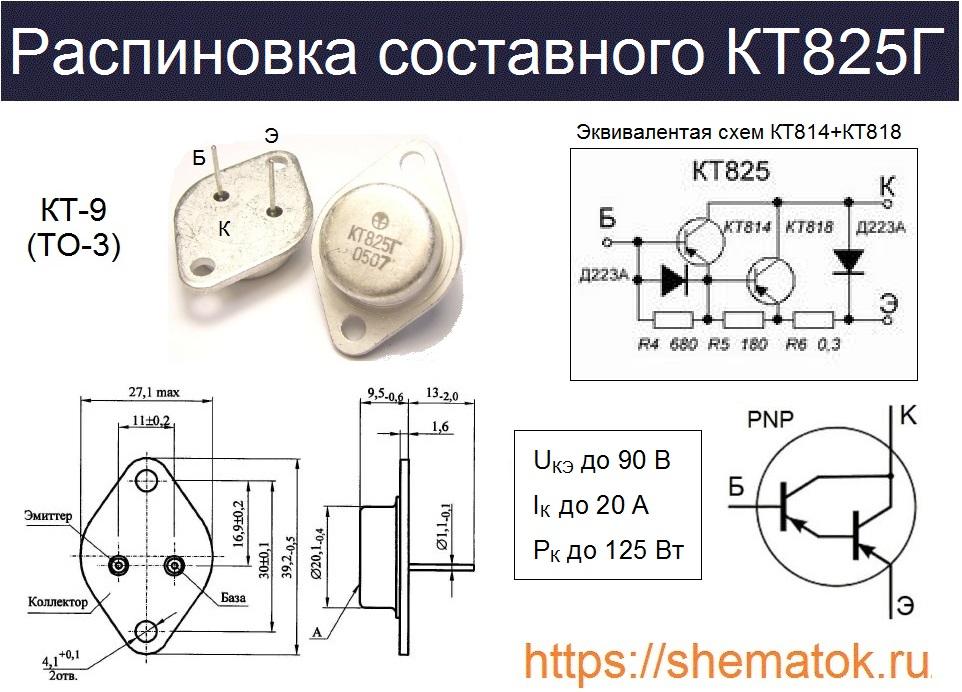

КТ825Г выпускаются в металлическом корпусе КТ-9 (ТО-3), который имеет два жестких вывода базы (Б) и эмиттера (Б) со стеклянными изоляторами. Коллектор (К) электрически соединен с металлической оболочкой. Масса устройства не превышает 20 гр. Габариты и цоколевка приведены на рисунке.

цоколевка КТ825Г

Технические характеристики

Серию КТ825 относят к полупроводниковым триодам с p-n-p-проводимостью. Но на самом деле они представляют собой устройства состоящее из двух таких структур, собранных в едином корпусе по схеме Дарлингтона. В СССР их ещё называли — составными.

Максимальные эксплуатационные значения

КТ825Г является лучшим по параметрам транзистором в своей серии, если не рассматривать его аналог 2Т825. Он имеет наибольшие значения предельно допустимых режимов эксплуатации среди «собратьев». Рассмотрим их поподробнее:

  • максимальное постоянное напряжение: К-Э — до 90 В; Б-Э – до 5 В;
  • коллекторный ток: постоянный от 20 А; импульсный до 40 А;
  • рассеиваемая мощность на коллекторе: до 125 Вт (с радиатором); до 3 Вт (без теплоотвода);  у кристалла не более 40 Вт;
  • температура: p-n-перехода до +150°С; окружающей среды от -40 до +100 °C.

Электрические характеристики

Электрические параметры КТ825Г тоже неплохие, по сравнению с другими серии. Согласно данным из даташит, он имеет лучшие показатели статического коэффициента передачи тока в схеме с общим эмиттером (H21э) от 600 до 25000 и пробивное напряжение К-Э до 90В. Такие величины H21э обусловлены его составной структурой. Эти и другие характеристики устройства представлены в таблице ниже, исходя из условий его работы указанных в отдельном столбце.Электрические параметры КТ825Г

Комплементарная пара

В качестве комплементарной пары во многих технических решениях используется составной КТ827А, имеющий NPN-проводимость.

Аналоги

Выбор аналога для КТ825Г зависит от схемы в которой он используется. В любом случае полной его копии не существует и прототип BDX88 уже не производится. При этом, для большинства ситуаций подходят такие импортные транзисторы: 2N6052, MJ11013, MJ11015, 2N5884. Для его замены в выходных каскадах усилителей, в первую очередь стоит обратить внимание на российский 2Т825А или на эквивалентную конструкцию их двух биполярников КТ814Г и КТ818В.

Часто, для ремонта или модернизации популярного УНЧ Солнцева (Квод-405) вместо КТ825Г применяют зарубежные дарлингтоны: MJ11015, TIP147, BDV64B. При таком подходе в данном усилителе также рекомендуют поменять его комплементарник КТ827А и тоже на импортные аналоги. Соответственно подойдут: MJ11016, TIP142, BDV65B. Стоит учитывать, что коллекторный ток у двух последних значительно меньше (до 10 А), чем у рассматриваемого. Но при этом считается, что качество звука в этом случае будет на много лучше.

Бывают и другие случаи, когда вместо дорогого импортного транзистора дарлингтона довольно успешно применяют наш КТ825Г. Например, его нередко используют для замены мощных Т1829-1 и FW26025A1, которые установлены для регулировки напряжением на вентиляторах в автомобильных блоках управления отоплением Valeo 833817E.

Производители

КТ825Г в настоящее время продолжает выпускать только одно российское предприятие. Им является ЗАО «Группа Кремний Эл» г. Брянск. Скачать даташит на изделие можно по следующей ссылке.
