Транзистор КТ817Г



Характеристики биполярного транзистора КТ817Г говорят о том что, он относится к усилительным устройствам. При своих небольших габаритах является самым мощным в серии советских КТ817 (PK до 25 Вт), способным выдерживать напряжения до 100 В. Изготавливается на кремниевой основе по мезаэпитксиально-планарной технологии и имеет структуру n-p-n.

Чаще всего используется в схемах усилителей низких частот, преобразователях и импульсных приборах. Они могут встречаться, в качестве регуляторов тока вентилятора охлаждения самых современных источников питания ATX. Но наиболее актуальное применение — ремонт устаревшей бытовой техники и оборудования.

Распиновка

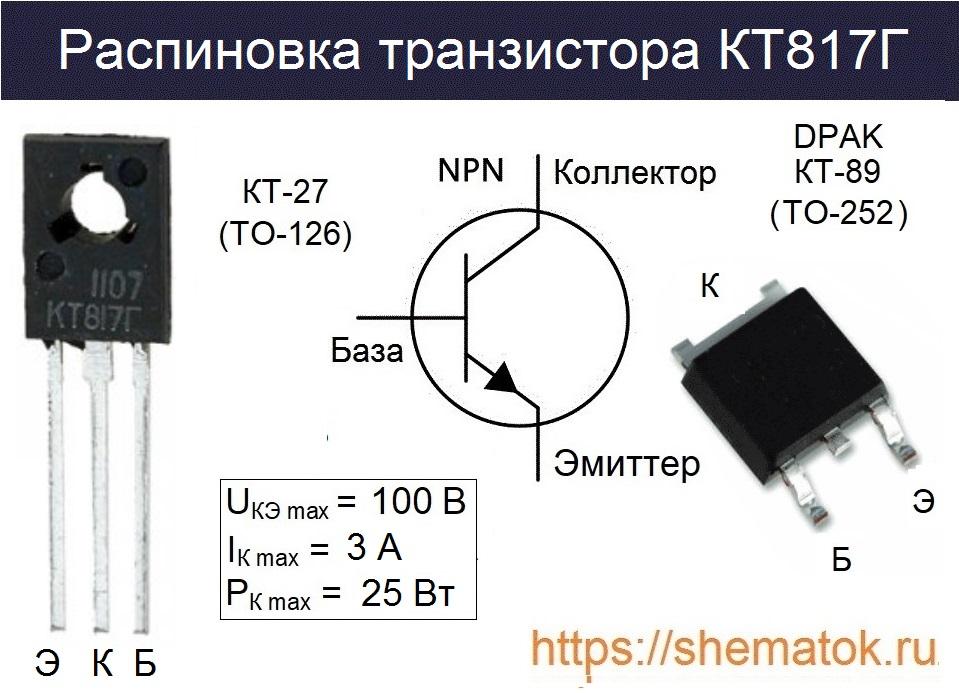

Цоколевка транзистора КТ817Г зависит от корпуса, в котором размещено устройство. Он в свою очередь в зависимости от монтажа, бывает всего двух типов: для дырочного, с жесткими выводами применяется КТ27 (ТО-126), а для поверхностного — КТ-89 (DPAK). На рисунке ниже представлено назначение каждого из контактов, для разных типов упаковки.

кт817г распиновка

Оба корпуса выполнены из пластмассы. У транзистора КТ817Г (КТ-27), с отверстием для крепления на радиатор, следующее назначение контактов: первая ножка – эмиттер (Э), вторая – коллектор (К), третья – база (Б). Задняя часть металлизированной упаковки в таком исполнении физически соединена с коллекторным выводом.

КТ817Г9 (КТ-89) не имеет отверстия для крепления на теплоотвод. Вывод К соединен с задней металлической поверхностью. Если смотреть на лицевую часть устройства, то назначение контактов будет таким: в нижней части расположены выводы Б и Э, а сверху размещен К. Цифра “9” в конце обозначения, указывает на тип упаковки для поверхностного монтажа КТ-89 (DPAK). На транзисторах в таком исполнении отсутствует маркировка.

Технические характеристики

Рассмотрим более подробно технические характеристики КТ817Г, которые разделяют на предельно допустимые и электрические. Предельно допустимые параметры, указывают на максимальные значения рабочих режимов эксплуатации. Их значения представлены в техническом описании для температуры перехода (ТП) не превышающей 25 оС:

  • постоянное напряжение между выводами: К-Э = 100 В (при RЭБ  ≤ 1 кОм); Э-Б до 5 В;
  • ток коллектора: постоянный до 3 А; импульсный до 6 А;
  • ток базы до 1 А;
  • мощность рассеиваемая на коллекторе (PК макс): до 25 Вт (c теплотводом);  до 1 Вт (без отвода тепла);
  • температура p-n-перехода до +150 оС;
  • диапазон рабочих температур вокруг корпуса от -60 до +150 °C.

Не рекомендуется допускать длительную эксплуатацию устройство в таких режимах. С большей долей вероятности оно просто выйдет из строя. При этом необходимо учитывать, что PК, при увеличении температуры корпуса (ТК) свыше 25 оС, уменьшается линейно на 0,002 Вт/°C с теплотоводом, и 0,0001 Вт/°C без него.

Электрические параметры

Основные электрические параметры для КТ817Г также представлены в даташит, с учетом ТП  не более 25 оС. Приводятся минимальные и максимальные их значения, с учетом дополнительных условий и режимов измерения. Рассмотрим их ниже.Электрические параметры КТ817Г

Аналоги

В технической документации одного из производителей, ОАО «Интеграл», предлагается прототип КТ817Г – зарубежный транзистор BD237. Для него также имеется комплиментарная пара – КТ816. Кроме устройств предложенных изготовителем, имеются также другие импортные изделия, близкие по своим характеристикам к рассматриваемому: MJE31C, 2N5192, 2N6123, 2SC1827, 2SD1356, 2SD1408, 2SD526, 2SC1826, BD179, BD220, BD222, BD239B, BD441, BD619, BD937, TIP31C.

Содержание драгметаллов

Считается, что в КТ817Г в корпусе КТ-27 содержится 0,0041488 грамм золота. Эти данные приведены в большинстве советских и российских справочников. Увидеть наличие позолоты можно, если разобрать корпус транзистора и вытащить металлическое основание. Основное содержание драгоценного металла именно на нём.

Вид позолоченного основания серии КТ817

Производители

Производством транзистора КТ817Г занимаются два предприятия находящиеся в Белоруссии и России. Это АО «Кремний» г. Брянск и ОАО «Интеграл» г. Минск. В российских магазинах представлена продукция обеих этих компаний. Скачать даташит можно кликнув по ссылке с именем изготовителя.
