Транзистор КТ808А



Если смотреть на технические характеристики транзистора КТ808A, то можно говорить о том, что он является мощным, кремниевым, биполярным, низкочастотным радиокомпонентом. Был выпущен в 70-х годах прошлого века на отечественном ульяновском заводе «Искра». Изготавливался по меза-планарной технологии.

Использовался в ключевых схемах, генераторах строчной развертки, регуляторах напряжения, импульсных источниках вторичного электропитания. Первые выходные каскады советских Hi-Fi усилителей собирались именно на нём. Его можно встретить в популярной для того времени аудиоаппаратуре: «Радиотехника-020 стерео»; «Бриг-001 стерео», «Барк-001», а также в других моделях.

Разводка выводов

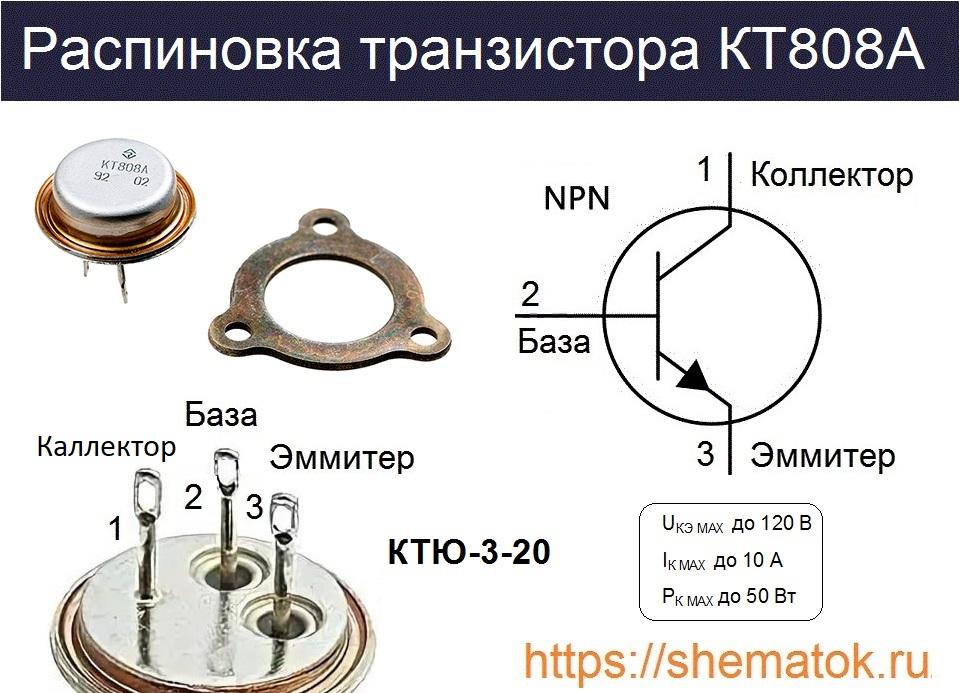

Цоколевка у КТ808А типовая для металлического корпуса КТЮ-3-20 со стеклянными изоляторами и жесткими ножками. Если смотреть на устройство снизу, то коллектор будет визуально отличатся от других контактов. Выводы эмиттера и базы, немного утоплены в основании металлизированной упаковки.

Распиновка корпуса кт808а



В комплекте к транзистору прилагался накидной фланец для крепления. Технические условия изготовления содержатся в документе Ге3.365.020 ТУ.

Технические характеристики

В 70-х годах, с ростом советской промышленности, появляются кремниевые мезапланарные переключательные NPN-транзисторы повышенной мощности. Важной особенностью таких устройств были повышенные характеристики предельно допустимых параметров.

Максимальные

Предельно допустимые эксплуатационные характеристики КТ808 были достаточно высокими для того времени. Эти устройства обладали хорошим статическим коэффициентом усиления по току (h21е) – от 10 до 50. Имели увеличенное быстродействие: время включения-выключения составляло от  0.1 до 0.3 мкс, а рассасывания (Ts) от 0.75 до 3 мкс. Приведем другие основные параметры:

  • максимально допустимое постоянное напряжение между коллектором и эмиттером (условия измерения сопротивление перехода база – эмиттер RБЭ = 10 Ом, температура кристалла не более 100 ОС) – 100…120 В.
  • предельное импульсное напряжение между коллектором и эмиттером (условия измерения Uбэ = 2 В или Rбэ = 10 Ом, tu < 500 мкс tф > 30 мкс, Q > 7, Тп < +100 ОС) – до 250 В.
  • наибольшее возможное напряжение между эмиттером и базой – до 4 В.
  • предельно допустимый постоянный ток коллектора – до 10 А.
  • наибольшая постоянная мощность, рассеиваемая на коллекторе (при температуре корпуса от -60 ОС до + 50ОС) с теплоотводом – 50 Вт, и без него – 5 Вт.
  • максимальная температура кристалла до + 150 ОС.
  • рабочая температура окружающей среды от- 60 до +100 ОС.
  • вес устройства с фланцем — не более 34 гр.

Электрические

Далее приведем значения электрических значений у КТ808A. Производитель приводит эти данные для температуры окружающей среды не более +25 ОС. Условия, при которых проводилась проверка, представлены в дополнительных пояснениях к наименованиям параметров.

Электрические параметры KT808A

Аналоги

У старичка КТ808A есть современный аналог 2T808А. Он представлен во всех спецификациях российского предприятии АО «Научно производственное предприятие «Завод Искра», как усилительный транзистор специального назначения. КТ808АМ, КТ808А3 тоже являются полными аналогами этого отечественного производителя, но имеют другой корпус КТ-9. Других полноценных замен у данного прибора не существует. Встречаются конечно достаточно редкие 2Т808Б и КТ808АТ, но они были выпущены ограниченными партиями и даже сейчас их сложно найти в продаже.

АО «НПП Завод Искра» выпускает также бескорпускную модель рассматриваемого транзистора 2Т808А-2. Она имеет молибденовую подложку с защитным покрытием и гибкие выводы.

Как можно заметить, замену сильно усложняет нестандартный корпус КТЮ-3-20, который никогда не производился за рубежом. Несмотря на это некоторые умельцы находят возможность подмены в ближайших по характеристикам: КТ808БМ, КТ808Б3, 2Т819 (КТ819), 2Т827 (КТ827), 2Т908 (КТ908), 2Т945 (КТ945).

В зависимости от типа схемы можно рассмотреть и зарубежные варианты: BDY47, 2N3055, 2N4913, 2N4914, 2N4915, 2N5427, 2N5429, 2SD201, 2SD202, 2SD203, KU606, 2SC1113, 2SC1618, 2SC1619, KD602, BUY55, KU606, 2SD867. Все они оснащены другими типами корпусов ТО-3 или ТО-66, поэтому перед заменой необходимо продумывать способ монтажа и охлаждения.

Комплементарная пара

У транзистора КТ808А отсутствует комплементарная пара. У самых первых «Бриг-001» в выходном каскаде усиления, в пару для КТ808АМ подбирали почти идентичный КТ808БМ. Такая конструкция обеспечивала хорошее усиление, но как оказалось имела и свои минусы, влияющие на качество звука. В последующем они были устранены с помощью комплементарных между собой КТ818ГМ и КТ819ГМ, что позволило значительно улучшить звучание указанных Hi-Fi-устройств.

В 1977 году советские усилители «Бриг» успешно импортировались Австралией, Францией, Великобританией.

Содержание драгметаллов

Согласно данным из информационного справочника драгоценных металлов в КТ808А, выпущенного издательством ООО «Связьоценка» в 2003 году, содержится: золота 0.0257251 гр.; серебра — 0.0804669 гр.; платины – 0 гр.; медь – 17.7 гр.; других металлов платиновой группы – 0 гр. Поэтому он представляет интерес для скупщиков радиолома, занимающимися получением ценных материала из радиодеталей. Как проводится аффинаж драгметаллов можно узнать из представленного видеоролика.

Примеры применения

В сети интернет можно найти схему нестандартного усилителя низкой частоты, собранного из минимального количества деталей с использованием транзистора КТ808А. Эта конструкция отличается простотой и превосходно работает. Она может усиливать даже слабые сигналы, например от детекторного приемника. Пример подобной схемы можно посмотреть в следующем видеоролике.

Производители

Транзистор КТ808А в России выпускают на АО «НПП Завод Искра» г. Ульяновск. Даташит этого устройства можно скачать кликнув по ссылке. А вот каталог этой компании за 2017 г., в котором представлены технические данные на  современные отечественные аналоги. В настоящее время она является частью холдинга «Концерн ВКО Алмаз — Антей».
