Транзистор КТ803А

Кремниевый биполярный n-p-n-структуры транзистор КТ803А, по своим техническим характеристикам, хорошо подходят для схем усилителей низких частот и блоков питания. Они также используются в телевизионных генераторах развертки. Выпускались в России до конца 1992 года. В настоящее время производятся преимущественно с маркировкой 2Т803А на предприятиях Концерна «Алмаз-Антей».

Цоколевка

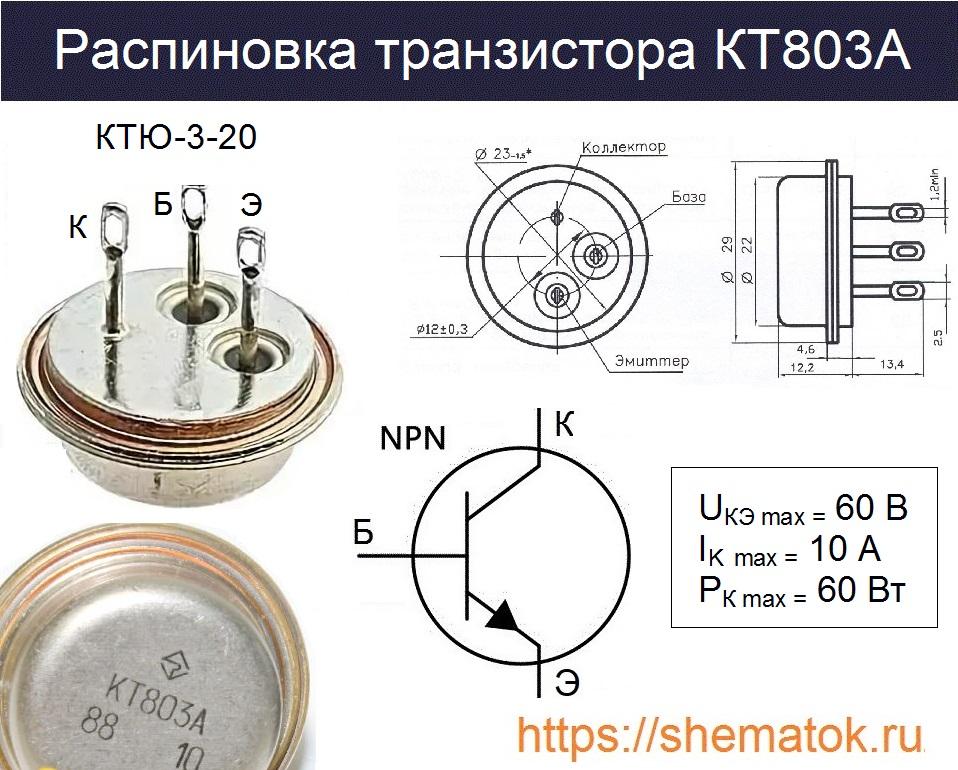

Распиновка КТ803А выполнена в металлостеклянном корпусе КТЮ-3-20 с жесткими выводами. Весит такое устройство не более 22 гр., а с фланцем до 34 гр. Сверху, можно сказать на «шляпке», обычно имеется маркировка. На рисунке ниже приведены геометрические размеры и расположение ножек: Э – это эмиттер, Б — база, К – коллектор.

КТ803А распиновка

Здесь видно, что вывод коллектора физически соединен с металлическим корпусом.

Технические характеристики

Важными характеристиками КТ803А, определяющими возможности транзистора, являются предельные эксплуатационные данные. Если, в процессе эксплуатации, значение любого из них будет превышено, то устройство может выйти из строя. Также недопустима длительная работа изделия при равных рабочих параметрах или близких к максимальным. Рассмотрим их ниже:

  • предельное напряжение К-Э (UКЭ МАКС): постоянное ( при RБЭ  ≤ 100 Ом) — 60 В; импульсное К-Э (при Uбэ = 2 В, tИ < 500 мкс, Q > 2) — 80 В;
  • постоянное напряжение между Э — Б (UЭБ МАКС) до 4 В;
  • постоянный ток коллектора (IК МАКС) – 10 А;
  • постоянная мощность, рассеиваемая на коллекторе (PК МАКС), при температуре p-n-перехода (ТК): от – 40 до 50 °C  до 60 Вт; до 100 °C  – 30 Вт;
  • предельно возможная ТК до 150 °C ;
  • тепловое сопротивление кристалл-корпус (RTп-к) – 0,0166 °C/Вт;
  • граничная частота, в схеме с общим Э (f) до 20 МГц;
  • статический коэффициент H21Э до 70;
  • диапазон рабочих температур (Токр) от -40 до 100 °C

Возможная PK МАКС применения КТ803А (при Токр. до 50 °C) определяется по следующей формуле: 60 – (Токр. – 50 °C ) / RTп-к. Не допускается выходить за границы диапазона предельных значений параметров, так как устройство может выйти из строя.

Электрические

Электрические параметры КТ803А приведены ниже. При ознакомлении с транзистором им уделяют особое внимание, так как они содержат дополнительную, не менее интересную информацию об устройстве. В таблице ниже, приведены основные из них. В столбце «Режимы измерения» указаны условия, при которых производилось тестирование и фактически рекомендуемые изготовителем для дальнейшего использования изделия. В следующих «min» и «max» представлен диапазон возможных значений, при такой эксплуатации.Электрические параметры кт803а

Комплементарная пара для у КТ803А отсутствует.

Аналоги

Вот список зарубежных транзисторов серии 2N, которые очень похожи на КТ803А по своим физическим и электрическим свойствам: 2N1702, 2N3054A, 2N3055, 2N5067, 2N5068, 2N5069. Среди устройств других серий можно отметить: 2SC44, 2SC493, 2SC521A, 2SC793, BDY23, BDY24, BUYP54, KD601, MJ480, MJ481. Полным отечественным аналогом является 2Т803А, выпускавшийся для военной промышленности, а сейчас и для гражданской. В качестве замены укажем также российский КТ808А.

Содержание драгметаллов

Транзистор КТ803А(2T803А) содержит драгоценные металлы. В современных справочниках обычно приводится следующая информация: содержание золота — 0,02982гр., серебра — 0,154042гр. Вместе с тем, в различных даташит советских времен могут встречается и другие данные, очень близкие к указанным.

Позолота на у КТЮ-3-20 разрезе

В основном ценятся изделия выпущенные по декабрь 1989 г. После этой даты встречается бракованные экземпляры или с пониженным содержанием драгметаллов. Поэтому, перед покупкой такого лома для аффинажа, они просят надпиливать шляпки у устройств, чтобы было видно золотистую подложку. На фотографии ниже продемонстрировано, как это обычно делают.

Производители

Одним из первых производителей КТ803А считается Ульяновское предприятие «Искра». Сейчас оно входит в Концерн «Алмаз-Антей» и называется ОАО «НПП «Завод Искра». Скачать datasheet на рассмотренное изделие Вы можете по этой ссылке или здесь на его новую версию.
