Транзистор IRFP064N



Технические характеристики IRFP064N говорят о том, что это мощный полевой MOSFET транзистор. В свое время, благодаря использованию архитектуры HEXFET, он не имел себе равных в части низкого сопротивления открытого канала. У данного экземпляра оно не превышало 0.008 Ом. Рассматриваемое устройство выделяется возможностью подключения большой нагрузки, с высокой скоростью переключений и повышенной прочностью корпуса. По типу проводимости n-канальное, с индуцированным затвором.

Распиновка

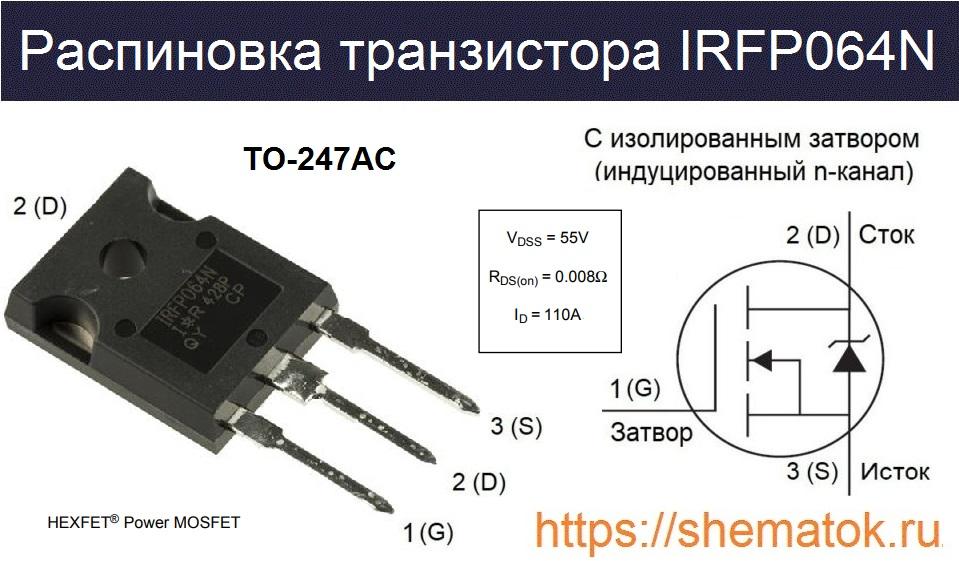

Цоколевка IRFP064N следующая. Почти все производители выпускают устройство в не изолированном пластиковом ТО-247 для монтажа в отверстия, который имеет большую площадь контакта с радиатором. В нем улучшена мощность рассеивания по сравнению со стандартным ТО-220 и устаревшим ТО-218. Расположение выводов, если смотреть на транзистор со стороны маркировки будет такое: первая ножка затвор, вторая сток, третья исток. Между стоком и истоком располагается паразитный диод, характерный для всех MOSFET данного типа.

цоколевка irfp064n

Приведенное выше расположение выводов характерно и для большинства транзисторов Vishay. У этой компании своя усовершенствованная модификация упаковки ТО-247AC, c не изолированным монтажным отверстием. В других корпусах данное устройство не выпускается.

HEXFET — это прорывная технология изготовления полевиков запатентованная International Rectifier (IR) в 1979 г. По настоящее время применяется на производственных линиях современного владельца этого брэнда — компании Vishay.

Стоит отметить, что полупроводниковый кристалл у TO-247 расположен на металлической теплоотводящей поверхности корпуса. Она соединена со стоком (у MOSFET), и в некоторых схемах электрически изолируется от заземленного радиатора с помощью слюды или полимерной шайбы. Для лучшего контакта в таком соединении, на заднюю часть ТО-247 наносится тонкий слой теплопроводящей пасты.

Технические параметры

Основными параметрами, на которые ориентируется инженеры при проектировании электронной аппаратуры с использованием IRFP064N, являются его максимальные характеристики. Не допускается превышать эти значения при эксплуатации транзистора. Как правило, они указываются в техническом описании для температуры окружающего воздуха TA = +25ОС, если не указано иного:

  • максимальное допустимое напряжение между стоком и истоком (VDS) — 55 В;
  • отпирающее напряжение между затвором и истоком (VGS) — ±20 В;
  • максимальный постоянный ток стока при температуре +25ОС (ID) – 110 А;
  • максимальный постоянный ток стока при температуре +100ОС (ID) – 80 А;
  • предельный пиковый (импульсный) ток стока — 390 А;
  • максимальная рассеиваемая мощность (PD) — 200 Вт;
  • диапазон рабочих температур (TJ) от — 55 до +175 °C;
  • предельный импульс на восстанавливающемся диоде dv/dt – 5,0 В/нс;
  • температура пайки (не более 10 секунд) – 300 (на расстоянии 1,6 миллиметра от корпуса);
  • максимальный пиковый неповторяющийся ток, допустимый в лавинных условиях (IAR) – 59 А;
  • предельно допустимая неповторяющаяся энергия, которая может быть рассеяна в условиях лавинного пробоя (EAR) – 20 мДж.

Максимальные характеристики у всех силовых транзисторов действительны только при установке на радиатор. Без него корпуса ТО-220, ТО-247 охлаждаемые воздухом, могут безопасно рассеять мощность не более 1 Вт.

Электрические параметры

В таблице ниже приведены электрические значения транзистора IRFP064N. Все данные приведены с учетом температуры +25ОС. Значения указаны с учетом режимов измерения, приведенных в таблице дополнительно.Электрические параметры irfp064n (TO-247AC)

Аналоги

Полными современными аналогами транзистора IRFP064N являются устройства от компании Fairchild Semiconductor: HUF75343G3, HUF75344G3. Под брэндом IR на российском рынке присутствуют похожие по параметрам транзисторы от Vishay с маркировкой: IRFP064 (SiHFP064), IRFP064V. В качестве альтернативны можно рассмотреть на замену такие: 2SK2745, 2SK2987, BUZ342, HUF75345G3, PSMN004, RFH75N05E, SSH80N06A, SSH90N06A, STW150NF55, c другой цоколевкой: 2SK2267, 2SK2691, STW80NE06. Отечественных аналогов данного устройства нет.

Производители

Предлагаем ознакомится с некоторыми datasheet на IRFP064N. Кликнув по наименованию производителя можно скачать техническое описание на рассмотренное устройство. Вот перечень его основных производителей: Vishay, Kersemi Electronic, Inchange Semiconductor Company Limited. На отечественном рынке наиболее распространены изделия компании Vishay и её бренда International Rectifier.
