Транзистор IRF740

IRF740 — это N-канальный мощный полевой MOSFET-транзистор компании International Rectifier (IR) с изолированным затвором.  В настоящее время производится компанией Vishay (преемницей IR) с другим наименованием, указанным в даташит — SiHF740.  Он способен переключать нагрузки до 400 В, потребляющие до 10 А c пороговым напряжением на затворе до 10 В. При этом мощность рассеивания не должна превышать 125 Вт. Заявленное производителем сопротивление в открытом состоянии достаточно низкое и составляет 0,55 Ом.Фотография нескольких транзисторов irf740

Поскольку этот mosfet предназначен для переключения силовых линий, он имеет относительно высокое напряжение затвора, поэтому не может использоваться непосредственно с выходом микроконтроллера. Для использования с микроконтроллером потребуется дополнительная обвязка.

Распиновка

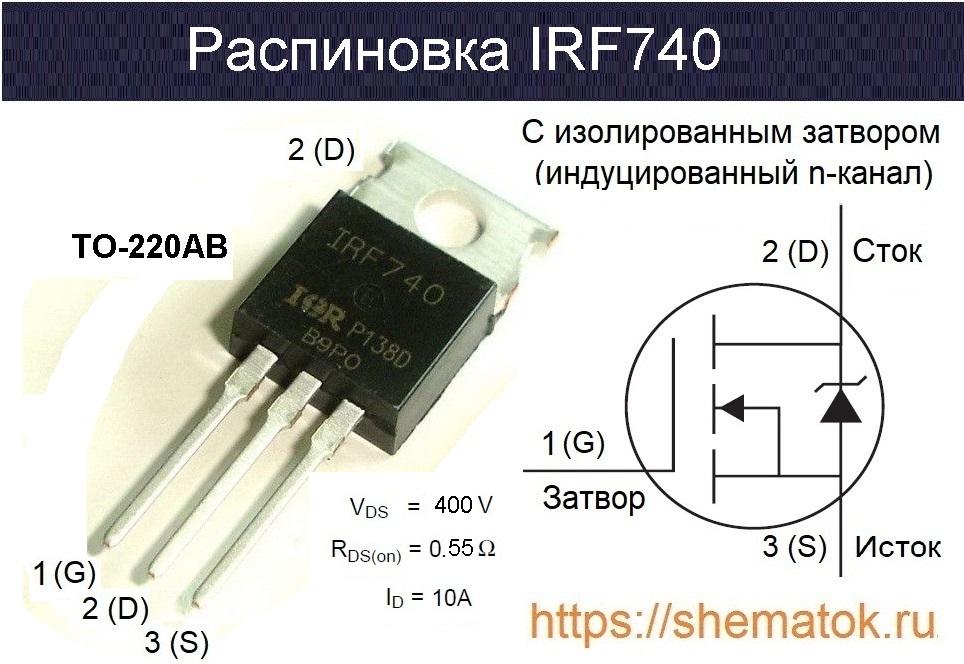

IRF740 встречается в стандартном корпусе ТО-220AB, выдерживающем достаточно высокие температуры и мощность рассеивания до 50 Вт. Распиновка (цоколевка) характерна для большинства полевиков  компании IR — левая ножка — затвор, средняя — сток и крайняя правая -исток. Для определении распиновки всегда смотрите на лицевую сторону устройства, на которую нанесена маркировка. При непосредственном монтаже на плату надо учитывать физическое соединение корпуса с выводом стока. На рисунке распиновка irf740 представлена более наглядно.

irf740 цоколевка

Характеристики IRF740

При ознакомлении с характеристиками полевого транзистора IRF740 изначально обращают внимание на его максимальные (предельно допустимые) характеристики. Затем, исходя из поставленной задачи, изучают электрические параметры. После этого переходят к графикам типовых выходных, передаточных и других характеристик. Рассмотрим основные фрагменты из DataSheet irf740 на русском языке.

Максимальные

Ниже представлены предельно допустимые значения МОП-транзистора IRF740. Не следует воспринимать их как основные, при которых mosfet будет работать стабильно. Превышение любого из них, даже на короткий промежуток времени, может привести к выходу устройства из строя.

Максимальные характеристики транзистора irf740

Электрические

В электрических характеристиках IRF740 содержится информация проверенная производителем при определенных условия. Эти условия указываются дополнительно, в одном из столбцов таблицы. Например, из дополнительных условий можно узнать, что irf740 при напряжении 400 вольт между стоком-истоком, при отсутствующем напряжении на затворе, начинает проводить слабый ток — 250 микроампер.

Параметры IRF740 при определенных условиях

Тепловые параметры

Основным параметром, который ограничивает применение полевого транзистора, является его рабочая температура. А точнее её увеличение, которое связанно с ростом сопротивления транзистора при прохождении через него электрического тока. Несмотря на низкое сопротивление mosfet, на нём все равно рассеивается некоторая мощность, из-за этого он нагревается.  Для упрощения расчётов связанных с нагревом IRF740, в даташит приводятся значения его тепловых сопротивлений: от кристалла к корпусу (Junction-to-Case ) и от корпуса в окружающую среду (Junction-to-Ambient).

Тепловые сопротивления IRF740

Неправильные расчеты тепловых параметров для использования в проектах и плохая пайка приводит к перегреву mosfet. На одном из форумов радиолюбитель жаловался на то, что в собранной им схеме металлоискатель пират на irf740 сильно греется. После продолжительных разбирательств причина перегрева выяснилась и оказалась самой банальной – плохая пайка прибора на плату и охлаждение.

Аналоги

Полными зарубежными аналогами устройства являются: STP11NK40Z (STM), D84EQ2 (National Semiconductor). Аналогичный вид корпуса, распиновка и характеристики этих устройств не потребуют вносить изменения в схему проекта в случае замены. Так же, наиболее подходящим для замены, моно сказать отечественным аналогом irf740, является транзисторы серии КП776. КП776 производит ОАО «ИНТЕГРАЛ», г.Минск, Республика Беларусь. В его даташит транзистор irf740 указан как прототип. Вот максимальные предельно допустимые электрические режимы эксплуатации КП776:

Параметры белорусского аналога irf740 - KP776

Проверка мультиметром

Большинство полевых n-канальных mosfet можно проверить обычным мультиметром. Сначала проверяют работу, так называемого паразитного диода между выводами стока (D) и истока (S). Затем проводится проверка открытия и закрытие мосфета путем одновременного, кратковременного касания щупами мультиметра контактов «S» и затвора (G). Если при такой подаче плюса на вывод «G» транзистор открывается, а между его выводами «D» — «S» появляется короткое замыкание (в обоих направлениях, несмотря на наличие паразитного диода), то он считается рабочим.  Соответственно, если не открывается, то он считается нерабочим.

Для проверки irf740 одним мультиметром не обойтись, так для его открытия требуется напряжение на затворе не менее 4-5 вольт, а мультиметр способен выдать не более 0,3. Поэтому при проверке необходимо запастись источникам питания, например обычной кроной. Кратковременным касанием минусовой клеммой кроны контакта И, а плюсовой «G» можно открыть  транзистор. Если после этого ток между «D» и «S» течет в обоих направлениях, то значит транзистор исправен. Конечно, перед проверкой на открытие/закрытие, необходимо проверить исправность паразитного диода. Предлагаем посмотреть видео на эту тему.

Производители

На российском рынке irf740 наиболее распространен под торговой маркой Vishay. Это связано с поглощением этой компанией подразделения IR в 2007 году. Подробнее про этот момент, а так же распространенную маркировку «irf» можно прочитать в статье про IRFZ44n. Даташиты некоторых производителей можно скачать, кликнув мышкой по ссылке:Vishay; National Semiconductor.
