Транзистор IRF640



Характеристики мощного полевого транзистора IRF640 говорят нам о том, что он используется в схемах требующих высокой скорости и низкой мощности переключения затвора, в системах управления электроприводом реле.

Также его применяют для управления его биполярными сородичами. Он является n-канальным МОП-транзистором (MOSFET), который можно встретить в блоках питания, телевизорах и компьютерных мониторах. Управление данным изделием может осуществляться непосредственно от микросхемы.

Распиновка

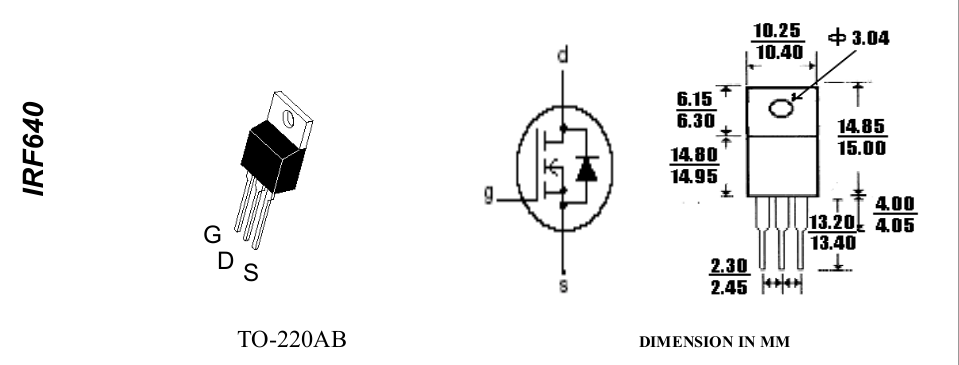

Цоколевка IRF640 выполнена в пластмассовом корпусе ТО-220АВ с жесткими выводами. На рисунке ниже показано расположение их и геометрические размеры корпуса.

Цоколевка IRF640
Если смотреть на маркировку то слева направо будут расположены: первая ножка — затвор, вторая — сток, третья — исток.

Характеристики

На русском языке технические характеристики IRF640 найти довольно трудно, поэтому мы перевили их и опубликовали ниже. Предельно допустимые:

  • Наибольшее возможное напряжение сток-исток: 200 В.
  • Предельное напряжение затвор-исток: 20 В.
  • Максимальный ток через сток (напряжение затвор-исток 10 В):
    18 А (при Тс= +25оС).
    11 А (при Тс= +100оС).
  • Наибольший пиковый ток стока: 72 А.
  • Предельная рассеиваемая мощность при температуре +25оС: 125 Вт.
  • Максимальная температура: +300оС.
  • Рабочая температура: от -55оС до +150оС

Все электрические параметры транзистора можно разделить на две группы: статические и динамические. Данные значения указаны для температуры окружающей среды +25 оС, если явно не написано другое. В приведенных таблицах указаны численные величины режимов работы, при которых производились измерения.

Статически значения irf640

Далее приведем динамические-электрические параметры irf640.

Динамические параметры irf640Исток-Сток 640

Последними в datasheet всегда указываются сведения о термических характеристиках.

Температурные параметры irf640

Все эти значения важны при проектировании схем с использованием мощных транзисторов. Например, при использовании его в усилителях мощности или блоков питания.

Если транзисторы не охлаждаются должным образом, они перегреваются и как правило, перегорают через несколько минут или даже секунд. Чтобы избежать этого, нужны тепловые расчеты.

Чтобы убедиться в правильности расчетов можно протестировать готовое изделие. Для этого его нужно оставить работать в обычном режиме в течение нескольких часов. При этом любая ошибка в тепловом расчете может быть легко обнаружена и исправлена.

Старое эмпирическое правило «если можно положить руку то все хорошо» по-прежнему работает. Обратное не всегда верно. Например, транзистор может нагреваться до 80°C и будет слишком горячий для прикосновения, но при этом он будет работать нормально. Иметь горячие компоненты не рекомендуется, потому от них могут нагреваться рядом стоящие устройства. Чем меньшая температура у транзистора, тем больше его срок службы.

На рисунке ниже приведены графики зависимости крутизны передаточной характеристики gfs от тока стока Ic для температур +25°C и 150°C.

График крутизны

Из данного графика видно, что значение gfs растет, пока Ic < 18 А. После этого начинает уменьшаться.

Аналоги

Среди зарубежных аналогов транзистора IRF640 можно назвать: 2SK2136, 2SK2521-01, 2SK3111, BUZ31, FQA19N20C, FQP19N20C, PHP18NQ20T, STP19NB20. А среди отечественных аналогов выделяют всего два устройства: КП750А и КП640.

Производители

Транзистор IRF640 производят следующие компании (их datasheet доступен по ссылки): STMicroelectronics, Fairchild Semiconductor, International Rectifier, Suntac Electronic Corp, Dc Components, Comset Semiconductor, Nell Semiconductor, ARTSCHIP ELECTRONICS, NXP Semiconductors, Inchange Semiconductor Company Limited, Weitron Technology, First Components International.
