Транзистор IRF630

В данном тексте опишем основные технические характеристики транзистора IRF630. Он используется чаще всего в блоках питания, стабилизаторах, регуляторах, схемах управления электродвигателями и других электронных устройствах. Их можно найти в схемах развертки мониторов, импульсных блоках питания. Основная информация:

• Полярность -N;
• Тип — MOSFET;
• Корпус — TO220.

Распиновка

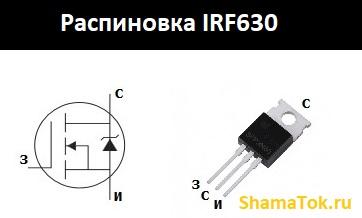

Цоколевка IRF630 выполнена в пластмассовом корпусе ТО-220АВ. Маркировка наносится на корпус, его размеры приведены на рисунке.

Выводы контактов у транзистора следующие:

• з — ножка затвор;
• с — сток;
• и — исток.

Характеристики

При выборе MOSFET транзистора в первую очередь нужно обратить внимание на максимально допустимый ток стока. Для IRF630 он равен 9 А. Если ток превысит допустимое значение компонент выйдет из строя.

Еще одним важным параметром является напряжение между стоком и истоком. Если оно будет больше транзистор пробьется.

Максимальные значения:

• Максимальное напряжение сток-исток (напряжение на затворе 0 В.) — 200 В;
• Предельное напряжение между стоком и затвором — 200 В;
• Максимальное напряжение на затворе — 20 В;
• Максимальный постоянный ток стока при температуре 25⁰С — 9 А;
• Предельный постоянный ток стока при температуре 100⁰С — 5,7 А;
• Максимальный импульсный ток стока при температуре 25⁰С — 36 А;
• Наибольшая рассеиваемая мощность — 75 Вт;
• Температура хранения — -65 … +150⁰С;
• Максимальная рабочая температура +150⁰С.

Электрические характеристики

• Минимальное сопротивления открытого канала — 0,4 Ом;
• Емкость затвора — 700 пФ;
• Заряд затвора — 23,3 нКл;
• Пороговое напряжение включения — 4 В.

Аналоги

Заменить транзистор IRF630 можно его ближайшим аналогом IRF510. Из отечественных полевых транзисторов подойдут КП630 и КП737А

Особенности монтажа

При выборе 630того в различные схемы следует учитывать его чувствительность к перегреву. Существует также вероятность его пробоя статическим электричеством. Поэтому рекомендуется использовать паяльник с регулировкой температуры и заземлением. Максимальная температура жала — 300⁰С.

Интересная информация! Как думаете кто занимается сертификацией технических приборов? Оказывается в России есть компания Серконс» https://www.serconsrus.ru/ со своими лабораториями которая проверяет различные изделия на соответствии Гостам.

Производители

DataSheet от irf630 можно скачать здесь. Его выпускают следующие производители: International Rectifier, STMicroelectronics,  Advanced Power Electronics Corp.,INCHANGE Semiconductor, HI-SINCERITYMICROELECTRONICS CORP., NJ  Semi-Conductor, FAIRCHILD SEMICONDUCTOR, VISHAY
