Транзистор IRF520

Как указано в технических характеристиках транзистора, IRF520 является мощным MOSFET- устройством, с изолированным затвором, n-канальным. Он разработан американской International Rectifier (IR) для схем, в которых имеет значение большая скорость переключения и высокая проводимость открытого канала. Например, в импульсных источниках питания, устройствах управления двигателем, бесперебойниках и в других популярных схемах. Широко распространены на рынке радиоприборов от разных производителей, купивших лицензию у IR на известную во всем мире технологию этой компании HEXFET®.

Совсем недавно (с 2014 года) International Rectifier стала частью американской компании Infineon Technologies, которая продолжает выпускать IRF520 с аналогичной маркировкой и улучшенными характеристиками.

Цоколевка

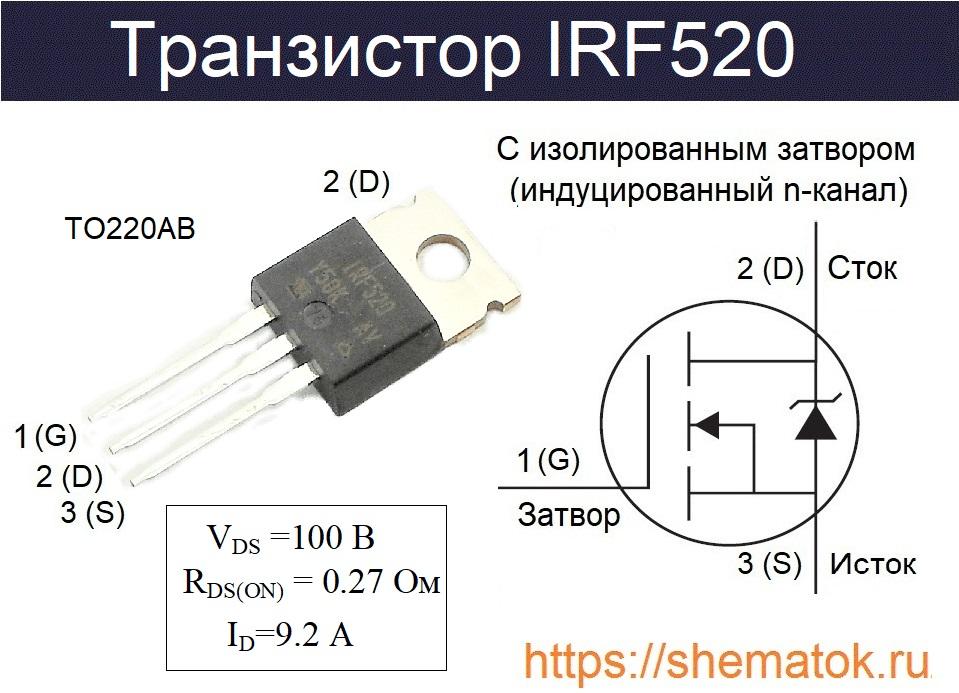

irf520 имеет следующую распиновку. Большинство производителей выпускают его в корпусе ТО-220АВ. Если смотреть на транзистор со стороны маркировки, то назначение контактов такое: самая левая ножка — это затвор (G), посередине находится сток (D), а справа исток (S).irf520 распиновка

Технические характеристики

Как и большинство мощных MOSFET от IR, IRF520 имеет неплохие предельно допустимые характеристики и достаточно хороший запас по прочности. Несмотря на это, не стоит злоупотреблять и превышать эти значения, в случае применения данного транзистора в своих разработках. Для повышения надежности и продления срока службы устройства, рекомендуемые эксплуатационные значения будут на 20-30% ниже от перечисленных в техническом описании:

  • максимальное напряжение между стоком и истоком (VDS) — 100 В;
  • сопротивление открытого канала RDS(ON) – 0.27 Ом;
  • допустимый постоянный ток стока (ID): при TC до +25ОС – 9.2 А; при TC до +100ОС – 6.5 А;
  • пиковый импульсный ток стока (IDM) – 37 А;
  • отпирающее напряжение между затвором и истоком (VGS) — ±20 В;
  • рассеиваемая мощность (PD) до 60 Вт;
  • температура хранения (TJ) от — 55 до +175 °C;
  • максимальная температура кристалла (TC) до +175 °C.

Рассмотрим электрические параметры IRF520. Они предоставляются изготовителями устройства в техописании, ниже предельно допустимых значений, в виде отдельной таблицы и для определенных режимов измерения. Температура окружающей среды при этом не превышает +25 °C, если не указано иного.Электрические параметры irf520

Аналоги

К полными аналогами irf520 можно отнести: SiHF520, irf520PbF, BUZ20B, D84CL2, IRF120, MTP8N08, MTP8N10, RCA9212A. Функционально близкими по своим свойствам будут: STP14NF12 (STM), RPF12N08 (Intersil, Fairchild), 2SK2399 (Toshiba). При замене следует внимательно ознакомиться с документацией и принимать решение в зависимости от назначения и режимов работы устройства. Среди российских изделий также существуют похожие транзисторы, к ним относятся: КП520 и КП744А.

Модуль для Arduino

В интернет-магазинах (и не только) довольно часто встречается модуль “силовой ключ” сделанный на IRF520. Это готовое решение, на базе рассматриваемого устройства, популярно для начинающих радиолюбителей для управления нагрузкой с помощью Arduino. При этом  есть возможность управлять при помощи ШИМ, что позволяет, например, регулировать скорость двигателя или задавать яркость свечения светодиода.

Производители

Префикс IRF известен во всем мире и стал де-факто стандартом при маркировке силовой электроники многих производителей. IRF520, именно с таким обозначением различные производители продолжают выпускать его. К ним относятся: Inchange Semiconductor Company Limited, International Rectifier, Vishay Siliconix, New Jersey Semi-Conductor Products, STMicroelectronics (STM), Fairchild Semiconductor, Intersil Corporation, Supertex, ARTSCHIP ELECTRONICS. На отечественном рынке наиболее распространены изделия выпускаемые компаниями Vishay Siliconix и STM. Вы можете скачать даташит, кликнув по ссылке с наименованием изготовителя.
