Характеристики транзистора IRF1404

В статье представлены основные технические характеристики транзистора IRF1404. Указанное полупроводниковое устройство представляет из себя силовой N-канальный MOSFET-транзистор, разработанный с применением технологии HEXFET® в конце 2000-х американской компанией International Rectifier. В 2015 год последняя стала частью другого известного производителя Infineon Technologies, который выпускает его до настоящего времени.

Цоколевка

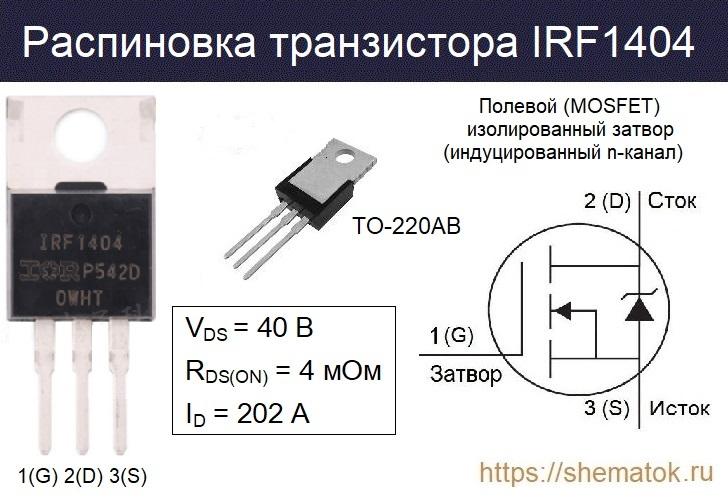

Наиболее распространенная версия IRF1404 оснащена пластиковым корпусом TO-220AB. Три металлических вывода имеют характерное для подобных транзисторов назначение (слева на право): затвор (G), сток (D), исток (S). Внешний вид, условное обозначение и распиновка представлены на рисунке.

Отличительной особенностью рассматриваемого транзистора является паразитный диод, расположенный межу выводами «D» и «S».

Характеристики

Согласно технического описания (datasheet), IRF1404 обладает набором характеристик, существенно выделяющих его на фоне других подобных транзисторов. Он обладает высокой частотой переключений и довольно низким сопротивление в прямом включении (RDS(ON) до 0.004 Ом). Переменный ток в нагрузке (особенно в последних версиях) может достигать 808 А, а постоянный до 202 А. Большая выходная мощность (до 333 Вт) позволяет применять его в выходных каскадах усиления звуковой частоты.

Указанные качества способствуют использованию IRF1404 в разнообразных силовых схемах: источниках бесперебойного питания, инверторах, преобразователях напряжения, зарядных устройствах и др.

Абсолютные

Абсолютные характеристики IRF1404:

  • ток стока: постоянный (ID) : до 202 А (при TC = +25oС); до 143 А (при TC = +100oС); импульсный (I) до 808 А;
  • рассеиваемая мощность (PD) до 333 Вт (при TC = +25oС);
  • напряжение между затвором-истоком (VGS) до ± 20 В;
  • линейный коэффициент снижения параметров до 2.2 Вт/ oС;
  • максимальная энергия единичного импульса (EAS) до 620 мДж;
  • ток допустимый при лавинном течении (IAR) до 10 А;
  • наибольший возможный импульс на восстанавливающемся внутреннем диоде dv/dt до 1.5 В/нс;
  • температура при работе и хранении (TJSTG) от — 55 до +175 °C.

Одновременное превышение двух и более из вышеуказанных значений приводит к выходу устройства из строя. Для стабильной и длительной работы целесообразно придерживаться величин на 20-30% ниже абсолютных параметров. Необходимо учитывать, что максимальные расчётные токи рассчитаны только для соединений расположенных внутри кристалла. Возможно, это сделано из маркетинговых соображений производителя, так как пластиковый корпус изделия не способен выдержать более 75 А.

Для снижения вероятности перегрева все производители рекомендуют использовать радиатор. Снижение температуры изделия в целом (чем ниже, тем лучше) благоприятно сказывается на его эксплуатационных свойствах.

Электрические

Лучшие результаты при эксплуатации возможно получить с учётом знания электрических характеристик IRF1404. Они представлены в таблице ниже на русском языке. Все величины указаны при условии соблюдения температурных режимов (TJ=+25 °C), если не указано иного.

Проверка работоспособности

Чтобы проверить транзистор IRF1404 на работоспособность можно использовать обычный мультиметр. Перед началом измерений необходимо подготовить транзистор. Для этого надо на пару секунд замкнуть между собой выводы «D» и «S».

Далее необходимо протестировать паразитный диод. Красный щуп мультиметра надо соединить с выводом «S», а черный с «D». Если транзистор исправен, то на экране тестера появится напряжение, примерно 0.450 В.

В конце проверки на работоспособность необходимо также убедится в отсутствии короткого замыкания между выводами. Для этого надо поменять щупы местами. Красный подключить к «D», а черный к «S». На экране мультиметра должна отображаться цифра 1.

Аналог

В настоящее время разработано большое количество аналогов IRF1404, ближайшими из которых являются: IRF1404Z, STP120N4F6. Очень похожие характеристики имеют транзисторы: IRFB7530, IRFB7437, IRFB7434, IRFB7534. Идентичные по основным электрическим свойствам, но с другой цоколевкой: AUIRFB8407, AUIRFB8409, IRFP4004, IRLB3034. Российская промышленность подобных полупроводниковых устройств к сожалению не выпускает.

Производители

Основным производителем IRF1404 в настоящее времени является Infineon Technologies. Datasheet в pdf-фомате можно скачать по ссылке.
