Транзистор D2058 и его характеристики

Транзистор серии D2058 имеет неплохие характеристики для применения в усилителях низкой частоты. Благодаря наличию комплиментарной пары (2SB1366) он довольно часто встречается в простой двухканальной китайской акустике. Выделяется, прежде всего, низким максимальным напряжением насыщения VCE (SAT) до 1 В (при токах коллектора (IC) 2 А и базы (IB) всего в 0,2 мА) и высокими значениями коэффициента HFE до 300. Пластиковый корпус изделия (TO-220F), согласно техописания (datasheet), способен выдерживать рассеиваемую мощность вплоть до 25 Вт.

Цоколевка

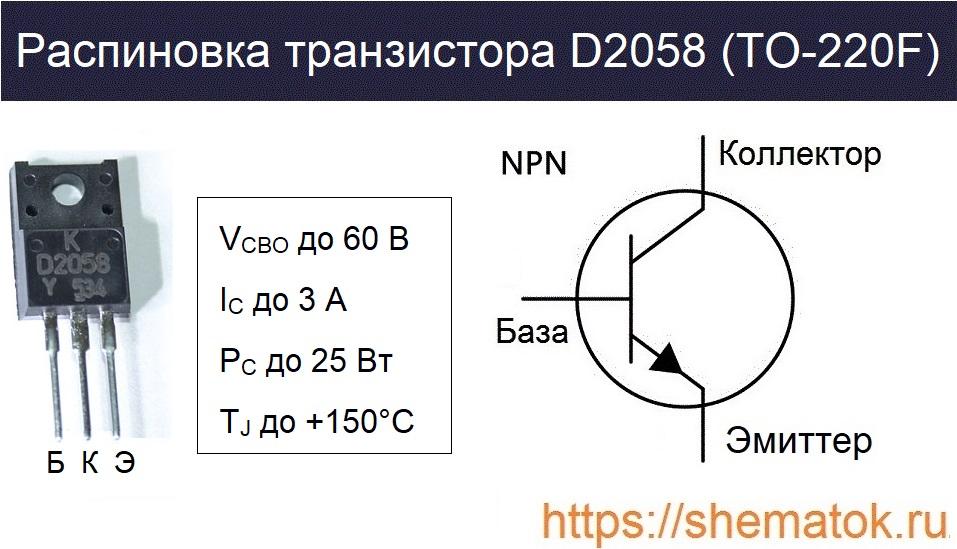

Полное обозначение транзистора — «2SD2058». Первые два символа «2S» в маркировке корпуса не используются. Он встречается только в пластиковой упаковке TO-220F. Имеет следующую цоколевку (слева на право): левая ножка – вывод базы (Б), средняя – коллектор (К), а правая является эмиттером (Э). Корпус оснащен отверстием для крепления к радиатору.

Распиновка D2058

Характеристики транзистора D2058

D2058 является биполярным полупроводниковым триодом имеющим  NPN-структуру. Материал кристалла состоит из кремния (Si). Несмотря на широкое применение в УНЧ, в datasheet скромно указано о том, что перед нами «транзистор общего назначения». Рассмотрим его основные технические характеристики.

Максимальные параметры

Приведем основные максимальные значения параметров транзистора D2058 (при температуре окружающей среды (ТА) +25 oС):

  • предельно допустимые напряжения между выводами: К–Б (VCBO) до 60 В; К-Э (VCEO) до 60 В; Э-Б (VEBO) до 7 В;
  • токи: коллектора (IC) до 3 А; базы (IВ) до 0,5 А;
  • рассеиваемая коллекторная мощность (PC) до 25 Вт;
  • температуры: хранения (Tstg) -55 … 150°С; p-n-перехода при работе (TJ) до +150°С.

Указанные значения являются максимально возможными. В случае превышения любого из них, даже на незначительно короткий промежуток времени, устройство может выйти из строя.

Электрические параметры

Ниже представлены электрические параметры или номинальные значения характеристик при определенных условиях эксплуатацию. Последние приведены в отдельном столбце таблицы с названием «режимы измерений» при температуре нагрева кристалла (ТJ) до +25 oС (если не указано иного). Коэффициент усиления по току (HFE) может сильно разниться даже у одинаковых устройств. Это один из существенных недостатков D2058. В зависимости от символа в конце маркировки на корпусе, HFE может находится в следующих интервалах: от 60 до 120 (O), от 100 до 200 (Y), от 150 до 300 (G).

Электрические параметры D2058

Аналоги

К сожалению полного аналога у D2058 не существует. В тоже время, найти ему подходящую замену, в случае выхода из строя, не должно стать проблемой. Наиболее близким и даже лучшим по параметрам считается 2SD2012 (TO-220F). Не менее достойной альтернативой можно назвать импортные транзисторы вроде: BD241C (TO-220), 2N6038 (ТО-126). Из отечественных — возможно подойдут КТ817В, КТ819В.

Применение

В видеоролике продемонстрирована одна из возможностей применения D2058 и создания на его основе простого двухканального усилителя. Состав электронных компонентов минимальный, а схема не требует особенных познаний в электронике.  При сборке используются наиболее распространенные из этой серии транзисторы с HFE от 100 до 200 (группа Y).

Производители

Компаний, занимающихся производство транзистора D2058 очень много, преимущественно китайских. Скачайте datasheet от наиболее известных из них можно по ссылкам: Inchange Semiconductor, Savantic. Найти подробные устройства в России практически невозможно. Поэтому многие радиолюбители приобретают их на специализированных виртуальных интернет-площадках.
