Транзистор d1555

Характеристики транзистора d1555 говорят о том, что он биполярный, импульсный, низкочастотный, кремниевой структуры. Характеризуется большой мощностью, с встроенным в корпус защитным сопротивлением и демпферным диодом. Массово применялись в блоках питания и цветных ЭЛТ-телевизорах с горизонтальной разверткой, а так же в качестве силовых импульсных ключей в бытовой электротехнике. Радиолюбители подобные транзисторы обычно называют строчными, также стоит отметить то, что при маркировке пропускают «2sd» в начале названия и 2sd1555 на самом деле тот же самый транзистор.

Распиновка

Кристалл транзистора размещен в пластмассовом корпусе типа ТО-3P, с гибкими выводами для монтажа в сквозные отверстия платы. Выводы базы и эмиттера соединены внутри корпуса защитным резистором номиналом около 40 Ом, а контакты коллектора и эмиттера демпферным диодом, который защищает его от обратной индукции. Цоколевка выводов d1555, если смотреть на маркировку корпуса слева на право, следующая: база, коллектор, эмиттер.

распиновка d1555

Основные технические характеристики

Наличие внутреннего защитного сопротивления и обратного диода являются отличительной характеристикой “строчного транзистора” d1555. Защитная функция демпферного диода заключается в уменьшении обратной индукцию, которая может появиться при работе устройства в ключевом режиме при индуктивной нагрузке.

Предельно допустимые параметры

Транзисторы, которые используются в выходных каскадах блоков развертки и импульсных блоках питания, должны иметь большую мощность рассеивания, а так же способность пропускать высокие токи и напряжение. D1555 подходит под это описание и имеет следующие предельно допустимые значения при эксплуатации (при Токр. = +25 °C)

Максимальные параметры для 2sd1555

Электрические характеристики

Для выполнения условий высокой надежности при работе особенно важно допустимое напряжение коллектор-эмиттер U МАКС., а не коллектор-база UKБ МАКС.  UKБ МАКС всегда будет больше для данного типа компонентов. Из этого следует то, что нужно осторожно воспринимать фразу “транзистор на 1500 вольт”, так как у 2sd1555 максимальное U МАКС не превышает 600 вольт. Ниже перечислены электрические параметры для d1555 (при температуре окружающей среды Токр.= +25 °C)

Значения электрических параметров d1555

Физические характеристики:

  • принцип действия — биполярный;
  • пластиковый корпус: ТО-3P (HIS); ТО-3PML;
  • материал кристалла — Si;
  • структура – PNP, с защитным резистором и диодом.

Комплементарная пара

Комплементарная пара у d1555 отсутствует.

Маркировка

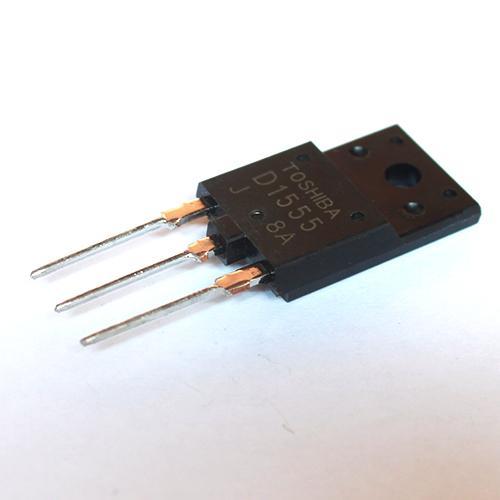

Транзистор d1555 в 1990 годах производила японская компания Toshiba Semiconductor. Исходя из японского происхождения, маркировка на его корпусе нанесена по системам промышленной стандартизации этой страны: JEDEC,  Pro-Electron. Символы “2s” обозначают тип полупроводникового устройства. Они иногда не указываются производителем в обозначении. Буква “D” , после “2S”, указывает на NPN-структуру низкой частоты. Под цифрами “1555” скрывается серийный номер устройства. Очень редко транзистор обозначается без первой цифры так — sd1555.

Вид маркировки d1555

Замена и эквиваленты

Бывает, что вышедший из строя компонент уже не продается. Поэтому радиолюбители подбирают транзистор, который похож по своим техническим характеристикам на неисправный или ищут его аналог. Для поиска аналогов используют информацию из даташит на устройство и приведенные в нем технические характеристики.

Полные аналоги с d1555 по корпусу, его распиновке и техническому описанию, имеют следующие импортные транзисторы: 2SC42943; 2SC4744; BU508D; D1651; D2095; D2195; ECG2331. Можно подобрать  похожий по характеристикам, например d5703, как показано на видео ниже о подборе строчника.

Перед заменой необходимо убедиться в совпадении параметров вышедшего из строя транзистора его аналога согласно даташит. Сайт не несет ответственности за неправильный подбор аналогичного устройства.

Подходящей замены из отечественных устройств для данного импульсника нет. Некоторые умельцы используют в качестве альтернативы, на отдельных вариантах схем, советский КТ838А. Это очень сомнительное решение, вместе с которым надо учесть отсутствие у этого него защитного диода, резистора и при этом наличие большого металлического корпуса.

Производители

В настоящее время компания Toshiba не производит D1555, и в основном китайские компании по производству полупроводников занимаются изготовлением его копий и аналогов. Вот datasheet от современных производителей данного транзистора, которые встречаются на российском рынке:

  1. Wing Shing Computer Components;
  2. INCHANGE Semiconductor;
  3. SavantIC Semiconductor.
