Характеристики транзистора D1047 (2SD1047)

D1047, согласно техническим характеристикам, является силовым биполярным транзистором японского происхождения, способным выдержать достаточно большой ток до 12 А и коллекторное напряжение до 140 В. Последние версии устройства, выпускающиеся в корпусе TO-3P(N), выделяется неплохой линейностью с HFE от 60 до 200. Довольно часто применяются в усилителях мощности звуковой частоты (ft до 20 МГц) и различных схемах коммутации сигналов. Имеет кремниевую NPN-структуру.

Полное наименование устройства — 2SD1047. Первые два символа «2S» в маркировке не приводятся и указывают на то, что перед нами биполярный транзистор.

Цоколевка

D1047 производятся не только в корпусе TO-3P. Первоначально он имел упаковку ТО-3, ТО-247, в последующем приобрёл более современную ТО-3PN. Расположение выводов у всех версий следующее: левый – это база (Б), посередине – коллектор (К), а правый – эмиттер (Э). Полная распиновка и габариты изделия приведены на рисунке.

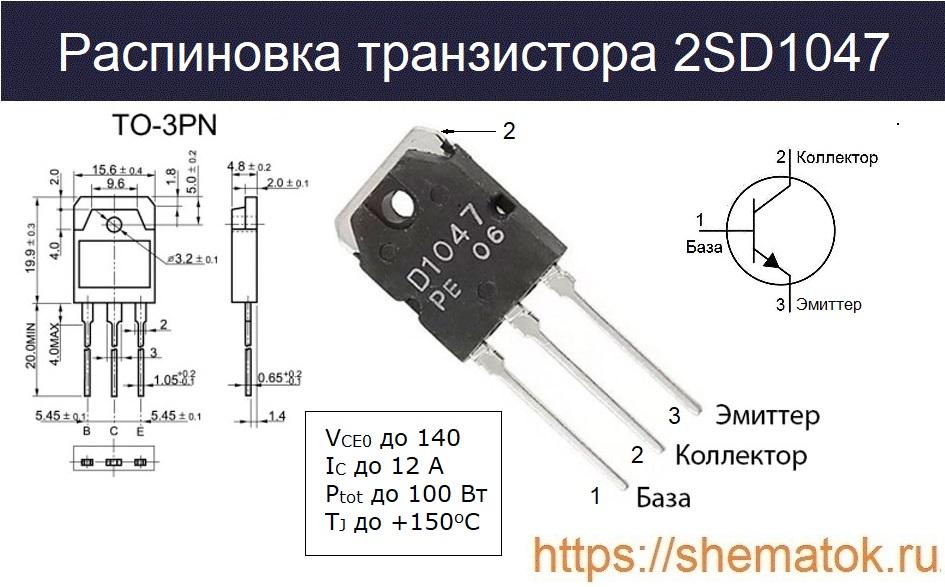

Распиновка D1047

Основные характеристики

Ниже представлены основные предельно допустимые (абсолютные) значения параметров для 2S1047 взятые из техописания (Datasheet). В зависимости от года выпуска устройства, характеристики могут немного отличаться, так как производители все время совершенствуют изделия в угоду потребителю и требованиям экологических норм. Например, последние версии способны работать с максимальной температурой PN-перехода (ТJ) до +150oC.

Абсолютные характеристики D1047:

  • напряжение (при IE=0): коллекторное (VCE0) до 140 В; базы (VBE0) до 200 В;
  • напряжение (при IC=0): между Б-Э (VEB0) до 6 В;
  • коллекторный ток (IC) до 12 А; пиковый (ICP) до 20 А (tp<5 мс);
  • мощность рассеивания (Ptot) до 100 Вт;
  • температуры: при хранении (TSTG) от -55 до +150oC; кристалла (TJ) до +150oC;
  • резистивное сопротивление (Rthj-case) до 1.25oC/Вт.

В связи с работой с большими напряжениями и токами изделие довольно быстро нагревается. В случае длительного превышения указанных выше значений, cроки службы транзистора резко сокращаются. Поэтому, в целях снижения вероятности перегрева, его чаще всего размещают на радиатор.

Электрические параметры

В datasheet на D1047, в разделе электрических параметров, приведены его номинальные свойства. То есть значения, при которых транзистор будет нормально работать в идеальных для него условиях эксплуатации (приведены в столбце «режим измерений»). Температура корпуса (Ткорп) устройства, при это, не превышает +25oС. Ниже представлены основные из них на русском.

Электрические параметры 2SD1047

Аналоги

У D1047 есть неплохие аналоги. Вот некоторые из них: 2SB817, 2SC2837, 2SC3182, 2SC3856, TIP3055, TIP33C. Из отечественных устройств достойной альтернативой может стать КТ879А.

Производители

Представим основных производителей 2SD1047. В настоящее время их выпускают: Mospec Semiconductor; Savantic; Foshan Blue Rocket Electronics; Wing Shing Computer Components; Tiger Electronic; Jiangsu Changjiang Electronics Technology. В отечественных магазинах можно встретить транзисторы от Inchange Semiconductor Company, Sanyo и   STMicroelectronics. Кликнув по ссылке с названием компании можно скачать её datasheet.
