Характеристики транзистора C5027-R

Технические характеристики C5027-R определяют его применение в высокочастотных цепях с максимальным напряжением до 800 В и током до 3 А. Данный биполярный транзистор выделяется хорошей надёжностью, расширенной зоной безопасной эксплуатации и высокой скоростью переключений. Обычно его используют в импульсных регуляторах и различных коммутационных схемах.

С5027-R – это сокращённое обозначение, которое представлено на корпусе серии биполярных NPN-транзисторов KSC5027. Символ «R» в конце маркировки указывает на коэффициент усиления по току (HFE). Согласно данным в описании на устройство (Datasheet) HFE находится в диапазоне от 15 до 30.

Цоколевка

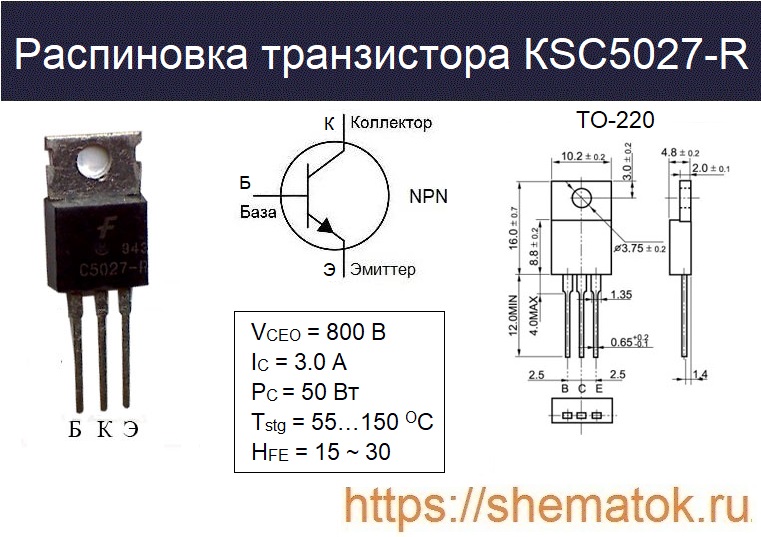

C5027-R выполнен в пластмассовом корпусе ТО-220 либо более новых модификациях ТО-220C. Цоколевка устройства следующая: слева база (Б), справа эмиттер (Э), посередине коллектор (К). Металлическая подложка физически соединена с выводом К. Габариты, внешний вид изделия и распиновка представлены на рисунке.

Распиновка C5027-R

Технические характеристики

Рассмотрим абсолютные (предельно допустимые) характеристики C5027-R. С помощью данных параметров инженеры подбирают первичные варианты использования устройства в той или иной схеме. Их можно найти в самом начале datasheet от производителя.

Максимальные характеристики C5027-R:

  • напряжение между выводами: К-Б VCBO = 1100 В; К–Э VCEO = 800 В; Э-Б VEBO = 7 В;
  • коллекторный ток: IC = 3.0 А; импульсный I = 10 А;
  • базовый ток IВ = 1.5 А;
  • рассеиваемая мощность РС = 50 Вт;
  • температура: p-n-перехода Tj = 150ОС; хранения Tstg = ~ 55 … 150ОС.

Указанные параметры представлены производителями для условий, при которых температура внешней среды (ТА) не будет превышать +25ОС. В datasheet имеется предупреждение о том, что эксплуатация транзистора в максимальных режимах может привести его порче или нестабильной работе.

Электрические

Ниже можно ознакомиться с электрическими параметрами C5027-R. Они определяют номинальные значения и условия, при которых транзистор будет работать стабильно и продолжительно долгое время. В отдельной графе производитель указывает режимы измерений, при которых транзистор будет работать максимально эффективно. Все данные приведены для практически идеальных условий эксплуатации, когда ТА=+25oC.

Электрические параметры C5027-R

Аналоги

В некоторых случаях требуется заменить вышедший из строя C5027-R на похожий аналог. К сожалению полностью идентичных устройств в настоящее время не существует. Иногда в таких случаях используют импортные транзисторы: 2SC3752, FJPF5027. Они практически одинаковые по своим свойствам, но выполнены в полностью пластиковом корпусе и не имеют металлической подложки. Очень близкими по параметрам также являются BUL216, 2SC2979. У отечественных производителей возможной альтернативы не существует.

Производители

Серию устройств C5027 долгое время производили следующие зарубежные компании: Fairchild Semiconductor; Samsung; SavantIC Semiconductor ; Tiger Electronic; New Jersey Semi-Conductor Products. В российских магазинах можно встретить продукцию разных фирм. Для того чтобы скачать datasheet в pdf-формате необходимо нажать на ссылку с названием соответствующего изготовителя.
