Характеристики транзистора C3198

В статье представлена информация про маломощный биполярный транзистор C3198, рассмотрены основные характеристики и особенности последнего. Несмотря на относительную дешевизну он неплохо зарекомендовал себя в различных схемах предусиления аудио и видеотехники, где высокая линейность по HFE и низкий уровень шумов имеют немаловажное значение. Его основным разработчиком и производителем до сих пор является гигант южнокорейской электронной промышленности KEC Corporation (KEC).

В настоящее время, как и большинство крупных компаний, KEC использует собственную маркировку для своих полупроводниковых устройств. Первыми буквами в ней чаще всего являются «КТ», а непосредственно на корпусе устройства указана только «К». Когда-то рассматриваемый транзистор выпускался и с другим обозначением, в соответствии с японским стандартом Japanese Industrial Standard (JIS) вместо «КТ» указывались символы «2S» 2SC3198 . Тут сказывается продолжительное сотрудничество южнокорейской KEC, особенно на начальном этапе становления и развития, с японскими разработчиками электронных компонентов (вроде Toshiba, NEС и др.)

Распиновка

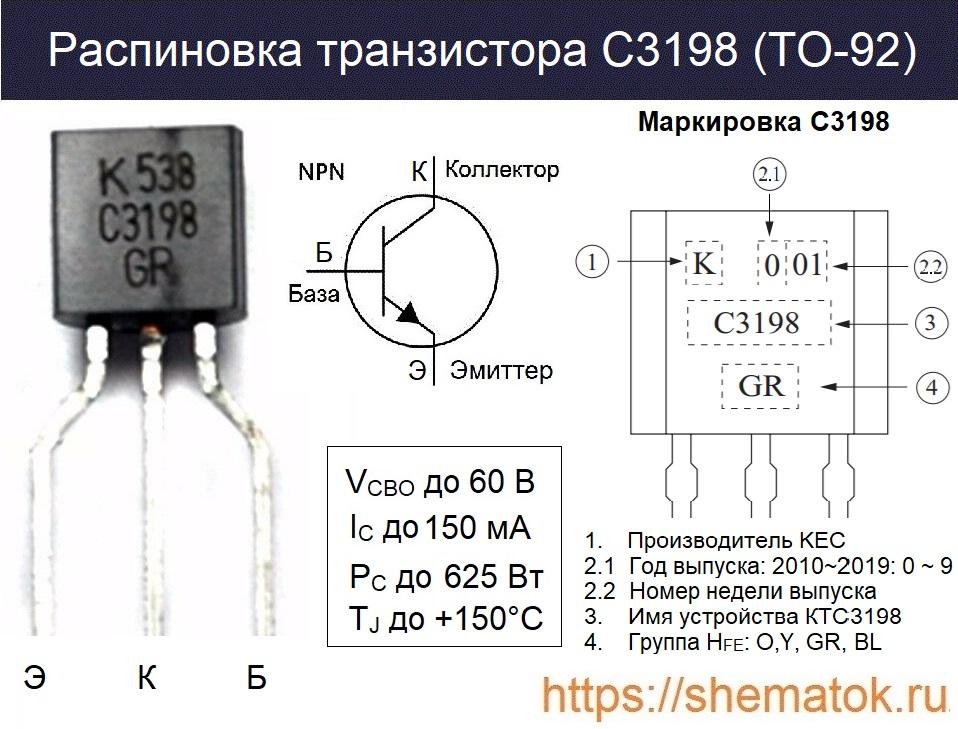

Цоколевка C3198, если смотреть на обозначение (слева на право): эмиттер (Э), коллектор (К), база (Б). Транзистор выполнен в стандартном пластиковом корпусе ТО-92. На нём указывается принадлежность к компании КЕС, дата выпуска и группа коэффициента усиления по току. Информация по особенностям обозначения представлена на рисунке ниже.

Распиновка C3198

Последние версии этих устройств не содержат сплавов свинца (Pb Free), соответствуют требованиям безопасности европейского стандарта RoHS и модернизированы для применения в автомобильной электронике (имеют сертификат AEC-Q101).

Технические характеристики

Биполярный транзистор C3198, согласно datasheet, имеет NPN-структуру. Выполнен на основе кремния (Si) по эпитаксиально-планарной технологии. Обладает отличной линейностью коэффициента усиления по току (HFE), высокими значениями HFE в зависимости от группы (от 70 до 700) и низким уровнем собственных шумов.

Максимальные параметры

У транзистора C3198 следующие максимальные параметры (при ТА=+25oC):

  • предельные напряжения между выводами: К-Б (VCBO) до 60 В; К-Э
  • (VCEO) до 50 В; Э-Б (VEBO) до 5 В;
  • коллекторный ток (IC) до 150 мА;
  • ток базы (IB) до 50 мА;
  • рассеиваемая мощность (PC) до 625 мВт;
  • нагрев кристалла (Tj) до 150 °С;
  • температуры хранении и эксплуатации (Tstg) от -55 до +150 °С.

Стоит учитывать, что не все рассматриваемые изделия могут похвастаться предельной рассеиваемой мощностью на коллекторе (PC) в 626 Вт, даже при ТА<+25oC. Данный параметр сильно зависит от свинцовой рамки (Lead-Frame) на которой расположен полупроводниковый кристалл. Компания KEC предлагает два варианта её реализации: на основе медной (Cu) и железоникелевой (Fe) пластин. PC последнего не превышает 400 мВт.

Не допустимо превышать значения максимально эксплуатационных значений, это может привести к выходу устройства из строя.

Электрические параметры

На русском языке электрические параметры C3198, согласно datasheet, выглядят так, как представлено в таблице ниже. Данные указаны с учётом температуры окружающей среды (ТА), которая не превышает +25°С. В отдельном столбце приведены условия испытаний.

Электрические параметры C3198

Коэффициент усиления по току

Максимальный коэффициент усиления по току (HFE) определяется по группе, к которой относят транзистор при производстве. Значение HFE можно узнать по символам в маркировке в нижней части корпуса: O (70-140); Y (120-240); GR (200-400); BL (300-700). Наибольшее распространение, особенно в последнее время, получили  устройства с обозначением «GR».

Аналоги

У C3198 есть российские и белорусские функциональные аналоги, имеющие характеристики очень близкие по своим значениям. К ним относятся следующие транзисторы: КТ6137А, КТ6111(А-Г), КТ6117А. К сожалению, они имеют немного другую цоколёвку: ЭБК.

Подобрать для C3198 аналог можно из следующих, очень похожих параметрам импортных транзисторов: 2SC1815, 2SC3331, 2SC3199.

Производители

Как уже было указано выше, основным производителем KTC3198 является южнокорейская KEC. В России также встречаются устройства тайваньской Taiwan Semiconductor. Скачать datasheet данных компаний можно по ссылкам 1,2.
