Характеристики транзистора C2383

Технические характеристики C2383, позволяют использовать этот транзистор преимущественно в аудио усилителях и выходных каскадах вертикальной кадровой развёртки цветных телевизоров. Согласно datasheet, несмотря на миниатюрный пластиковый корпус, он способен прогонять через себя высокие коллекторные токи (до 1 А) с достаточно хорошим коэффициентом усиления (HFE до 380). Выдерживает напряжение пробоя в схеме с общим эмиттером до 160 В.

Полное обозначение транзистора 2SC2383 начинается с символов «2S», указывающих на его японское происхождение. При маркировке корпуса они не применяются. Вместе с тем, на технических форумах и в обиходе, очень часто используют именно сокращенное наименование этого устройства.

Цоколевка

Транзистор C2383 выпускается в удлиненных (до 8 мм) пластмассовых упаковках TO-92mod (Toshina), TO-92L (Nanjing Electronics) и др. Расположение их выводов, в различных вариантах исполнения, слева на право: эмиттер (Э), коллектор (К), база (Б). Также встречается в корпусе SOT-89, у которого три нижних контакта имеют назначение: БКЭ.

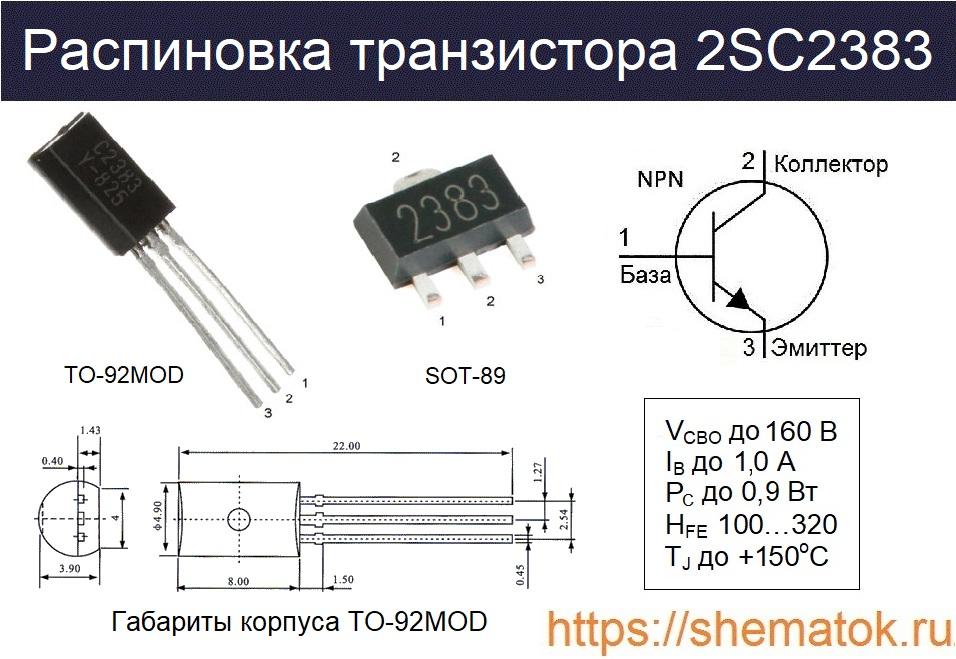

Распиновка 2sc2383

Технические характеристики

C2383 – это кремниевый биполярный транзистор, средней мощности, имеющий NPN-структуру, от японской Toshiba. Довольно часто встречается в устаревшей аудио/видеотехнике и ламповых телевизорах, которые производились ещё 90-х годах. Неплохие, для своего времени, параметры данного устройства обеспечили ему высокий спрос по сегодняшний день. Рассмотрим их более подробней.

Максимальные параметры

У транзистора C2383 следующие максимальные параметры (при ТА=+25oC):

  • напряжение между выводами: К — Б (VCBO) и К-Э(VCEO) до 160 В; Э-Б (VCBO) до 6 В;
  • коллекторный ток (IC) до 1 А; базы (IC) до 0,5 А;
  • рассеиваемая мощность (PC) до 0,9 Вт;
  • температура p-n-перехода (TJ) до + 150°C;
  • диапазон температур (TSTG) -55°C … +150°C.

Превышение указанных значений параметров недопустимо и может привести к выходу устройства из строя. Мощность PC у различных производителей (согласно datasheet) отличается, и может находиться в диапазоне от 0,5 до 0,9 Вт.

Электрические параметры

Приведём значения электрических (номинальных) параметров C2383 на русском языке. Они указаны производителем при определенных условиях, которые представлены в отдельном столбце таблицы. Все величины измерены при температуре окружающей среды (ТА) не более 25 oC.

Электрические параметры 2SC2383

Классификация по HFE

В процессе производства, в зависимости от значений статического коэффициента усиления по току (HFE), транзисторы распределяются производителем по группам. У классических C2383 следующая классификация по HFE: R(60…120); O(100…200); Y(160…320). Она указывается в маркировке устройств в корпусе ТО-92.

Аналоги

Подобрать импортные или российские аналоги, имеющие схожие характеристики и способные заменить транзистор C2383, достаточно сложно. В некоторых случаях его можно поменять на менее мощные 2SС2235 или NTE31. При этом, стоит учитывать, что существуют очень похожие по параметрам устройства от компаний ON Semiconductor, являющиеся почти полными копиями рассматриваемого. Они имеют такие же символы в обозначении и отличаются только префиксами «KS» (KSC2383), «FJ» (FJC2383) в начале маркировки.

Производители

В настоящее время 2SC2383 производят многие китайские компании. Вот datasheet некоторых из низ: Inchange Semiconductor Company, Guangdong Kexin Industrial, Unisonic Technologies, Foshan Blue Rocket Electronics, SeCoS Halbleitertechnologie GmbH, Dongguan YFW Electronics, Jiangsu Changjiang Electronics Technology, SHENZHEN YONGERJIA INDUSTRY, SHENZHEN KOO CHIN ELECTRONICS, Nanjing International Group. Найти в продаже оригинальный транзистор, сделанный компанией Toshiba, сейчас достаточно сложно, да и не целесообразно. Последняя давно не выпускает их.
