Характеристики транзистора BC327

В соответствии с техническими характеристиками BC327 является биполярным PNP-транзистором произведённым по эпитаксиально-планарной технологии. Благодаря высокому коэффициенту усиления по току (HFE до 630), большому коллекторному току у отдельных экземпляров (до 800 мА) и наличием комплементарной пары (BC337), его широко применяют в маломощных выходных каскадах УНЧ. Вместе с тем, он довольно часто встречается и в разнообразных схемах коммутации сигналов, драйверах для небольших двигателей и диодных лентах.

Цоколевка

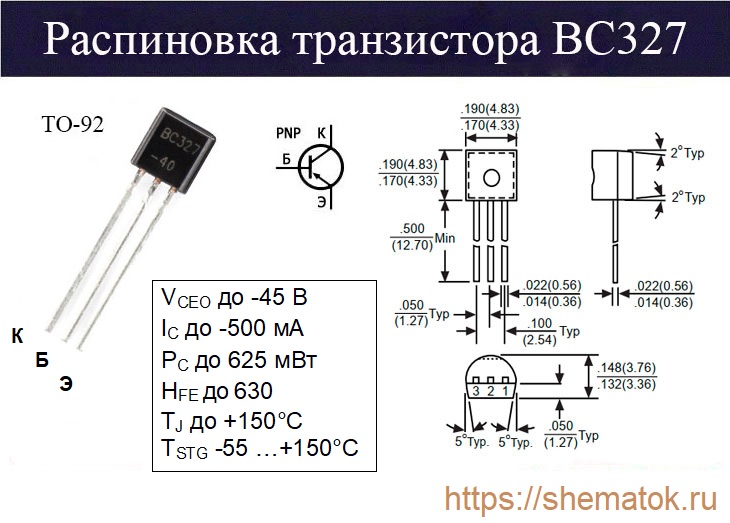

BC327 собран в стандартной зарубежной пластмассовой упаковке ТО-92. Вес последнего не превышает 0.9 г. Для определения назначения контактов, необходимо взять в руки транзистор и посмотреть на его маркировку. Три расположенные вниз металлических вывода транзистора (слева на право) являются коллектором (К), базой (Б) и эмиттером (Э). Фотография устройства, цоколевка и габариты показаны на рисунке.

Технические характеристики

Рассмотрение технических характеристик BC327, как правило, начинается с максимально возможных, предельно допустимых значений. Именно в них отражены наиболее важные параметры, которые необходимо знать об устройстве. На практике рекомендуется делать 10-20 % запас от указанных в datasheet величин. Также следует учитывать, что производитель приводит их для температуры окружающей среды (ТА) не выше +25°С.

Предельные параметры

Максимальные характеристики транзистора BC327 (ТА=+25°С):

  • напряжение: К -Э (VCEO) до -45В; К-Б (VCBO)=-50В; Э-Б (VEBO)=-5В;
  • ток коллектора (IC) до -500мА;
  • рассеиваемая мощность (PC) до 625мВт;
  • максимальная температура: (Тj) до +150°С; при хранении (TSTG) -55°С … +150°С.

При знакомстве с электрическими свойствами и особенностями PNP-транзистора необходимо обращать внимание на знак «-», с помощью которого производители указывают на обратные значения параметров.

Продолжительное использование транзистора на пределах возможностей, в большинстве случаев, критически сказывается на его дальнейшей эксплуатации. Довольно часто кремниевая структура не выдерживает высоких температур и изделие выходит из строя. Поэтому не стоит превышать указанные выше максимальные параметры.

Электрические параметры

Электрические параметры на BC327 дают представление о том, в каких условиях транзистор сможет работать стабильно и продолжительно долго. В них, кроме основных свойств, производители приводят условия применения (режимы измерений), при которых устройство показывает наилучшие результаты при эксплуатации. Температура окружающей среды, при этом, не превышает +25°С.

Коэффициентом усиления (HFE)

Производители классифицируют BC327 по группам, которые определяются коэффициентом усиления по току (HFE). Для рассматриваемого транзистора их три. Определить HFE возможно по цифрам в конце маркировки: 16 (от 100 до 250), 25 (от 160 до 400), 40 (от 250 до 630).

Комплементарная пара

В связи с широким применением рассмартиваемого транзистора в маломощных схемах усиления аудиосигнала, для него была разработана комплиментарная пара BC337. Она отличается от BC327 только кремниевой структурой (NPN). В остальном параметры идентичны.

Аналоги

В случае выхода из строя BC327, подобрать подходящий аналог не составит труда. Существует много зарубежных транзисторов с практически идентичными параметрами. Вот некоторые из них: 2N3906, 2N4403, BC214. Для поверхностного монтажа можно рекомендовать BC807.

Российскими аналогами считаются: КТ313, КТ685А.

Производители

Основными производителями BC327 в настоящее время являются преимущественно фирмы китайского происхождения. Многие из них широко представлены на российском рынке. Скачать datasheet в pdf-формате некоторых из них можно кликнув на это сообщение.
