Характеристики транзистора A928A (KSA928A)

В технических характеристиках на A928A указано, что это биполярный кремниевый транзистор. Чаще всего его используют в выходных каскадах усиления низкой частоты с мощностью до 1 Вт. Конструктивно имеют структуру PNP.

Цоколевка

Рассматриваемый транзистор производят в корпусе ТО-92L. Последний является модифицированной, немного удлинённой, версией ТО-92. В обозначении чаще всего первые два символа производителями не указываются, а вместо «KSA928A» на пластиковую упаковку наносится сокращённая маркировка «A928A». Если посмотреть на неё, предварительно расположив металлические выводы вниз, слева будет находится эмиттер (Э), посередине коллектор (К), а справа база (Б). Внешний вид изделия, основные параметры, цоколевка и габариты приведены на рисунке.

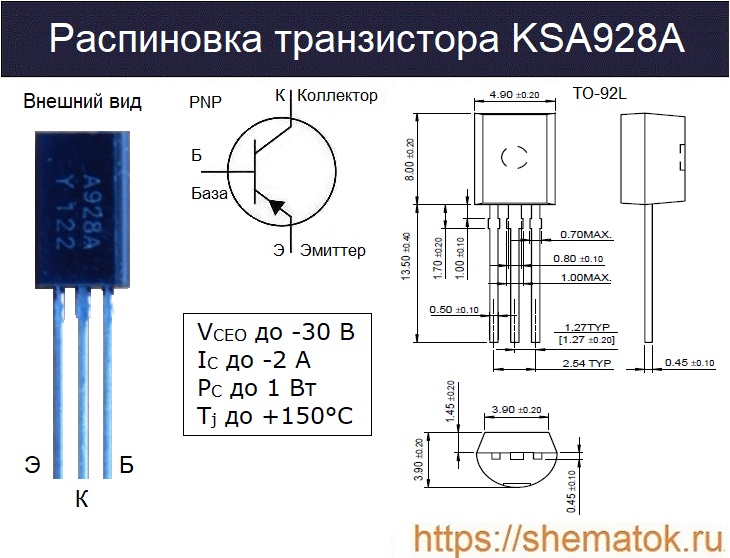

Распиновка KSA928A

Технические характеристики

Рассмотрим характеристики KSA928A более подробно. В технических описаниях (datasheet) они представлены в таблицах c максимальными и электрическими параметрами. Все значения указаны для температуры окружающей среды (ТА) не более +25°С.

Максимальные параметры

Максимальные характеристики A928A (при ТА=+25°С):

  • напряжение между выводами: К-Б (VCBO) до -30 В; К-Э (VCEO) до -30 В; Э-Б (VEBO) = -5 В;
  • ток коллектора IC до -2 А;
  • мощность рассеиваемая на коллекторе РС до 1 Вт;
  • нагрев кристалла (Tj) до +150°С;
  • температура хранения (Tstg) -55 … 150°С.

При изучении транзисторов имеющих PNP-структуру следует обращать внимание на знак «-», который указывает на обратные значения тока и напряжения.

Максимальные значения превышать недопустимо, так как устройство может выйти из строя, а его внутренняя структура будет повреждена. Иногда такое происходит даже после кратковременного всплеска напряжения выше заданных пределов. Для предотвращения таких случаев необходимо чтобы транзистор работал с небольшим запасом по всем параметрам, примерно 30-40% от предельно допустимых величин.

Электрические параметры

Наиболее реальные возможности транзистора A928A отражены в таблицах электрических (номинальных) характеристик. Там же представлены условия (режимы измерений), при которых устройство может работать наиболее стабильно и продолжительно долго, без возникновения риска выхода его из строя. Все значения как и для предельных значений параметров указаны для ТА не более +25°С.

Электрические параметры KSA928A

Группы усиления по HFE

Электронная промышленность подразделяет KSA928A на две группы. Такая классификация осуществляется на завершающих этапах производства, в том числе в ходе тестирования и отбраковки дефектных изделий. Решающее значение при этом имеет коэффициент усиления по току (HFE). У рассматриваемого транзистора HFE находится в диапазоне: от 100 до 200 (O), от 160 до 320 (Y).

Комплементарная пара

В связи с тем, что A928A используется преимущественно для работы в усилителях звуковой частоты, для него была разработана комплементарная пара KSC2328A. Последний имеет кремниевую NPN-структуру. В настоящее время существует множество аудиоусилителей сконструированных на базе двух этих транзисторов работающих парой в выходном дифференциальном каскаде.

Аналоги

К сожалению, российских аналогов у A928A в настоящее время не существует. Из зарубежных устройств хорошей альтернативой, в качестве полноценной замены, считаются: 2SA1273, 2SB892, KTA1273, 2SB544. Довольно близким по параметрам также является транзистор STX790A.

Производители

KSA928A выпускался в разное время многими зарубежными предприятиями электронной промышленности, например довольно известными Fairchild Semiconductor и ON Semiconductor. В настоящее время большинство таких транзисторов имеет китайское происхождение, но зачастую их качество ни в чём не уступает именитым европейским и американским брендам. Их datasheet в pdf-формате возможно скачать по этой ссылки.
