Характеристики транзистора A1273 (KTA1273)

В статье рассмотрены технические характеристики транзистора A1273, он представляет собой малогабаритный, кремниевый, биполярный компонент с PNP-структурой. Согласно описания от производителя (datasheet), указанное полупроводниковое устройство выделяется хорошей мощностью (до 1 Вт) и высоким коэффициентом усиления по току  (HFE до 320). Наличие комплементарная пары (С3205) способствует его применению в выходных каскадах усиления звуковой частоты.

А1273 (полное маркировка KTA1273) является детищем южнокорейской компании Korean Electronic Corporation (KEC Corp.). В 60-е года последняя довольно плотно взаимодействовала с небезызвестным японским производителем Toshiba. Возможно, благодаря этому сотрудничеству было разработано множество электронных компонентов (включая рассматриваемый транзистор) используемых в различном оборудовании обработки сигналов звуковой частоты.

Цоколевка

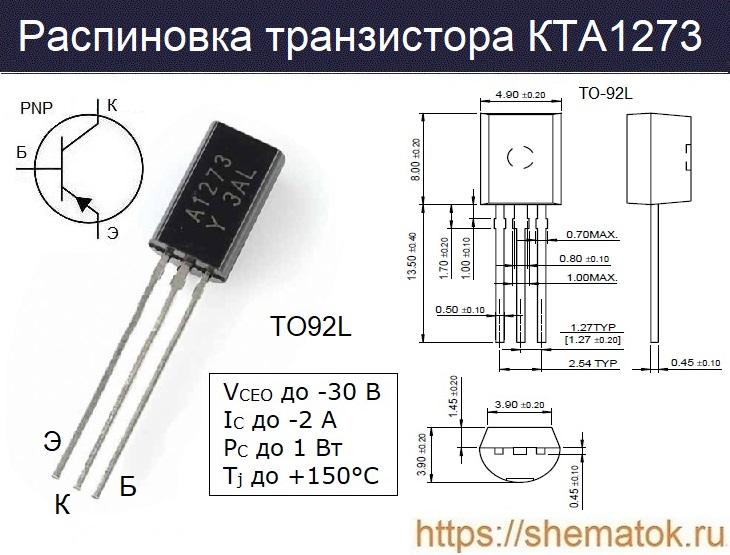

KTA1273 производится в удлинённой пластиковой упаковке ТО-92L для дырочного монтажа на плату. Три металлических гибких вывода имеют назначение: эмиттер (Э), коллектор (К), база (Б). Внешний вид транзистора, размеры корпуса и цоколевка представлены на рисунке.

Характеристики

Основные технические характеристики KTA1273 представлены в datasheet в двух таблицах абсолютных и электрических параметров. Значения указаны для температуры окружающей среды (ТА) не превышающей +25oC. Рассмотрим их более подробно.

Абсолютные характеристики A1273 (ТА=+25oC):

  • напряжение: К-Б (VCBO) до -30 В; К-Э (VCEO) до -30 В; Э-Б (VEBO) до -5 В;
  • ток через коллектор (IC) до -2 А;
  • рассеиваемая мощность (РС) = 1 Вт;
  • температура кристалла (Tj) +150°С, хранения (Tstg) -55 … 150°С.

Превышение представленных выше параметров (двух и более одновременно) приводит к перегреву и повреждению кремниевой структуры устройства. Продолжительное использование на предельных значениях характеристик снижает сроки эксплуатации изделия в целом.

Рассмотрим таблицу электрических параметров транзистора A1273. В отдельном столбце представлены режимы измерений. Все значения указаны для ТА не более +25oC.

Классификация по HFE

В зависимости от коэффициента усиления по току (HFE) в схеме с общим эмиттером, A1273 подразделяют на две группы. Транзисторы с HFE от 100 до 200 имеют в конце маркировки символ «О». Если HFE находится в диапазоне от 160 до 320, то обозначении устройства (на корпусе) присутствует буква «Y».

Аналоги

Ближайшими аналогами A1273 являются следующие биполярные транзисторы: 2SA966, 2SB1010, KSA928A, 2SA1273. Хорошей альтернативой в качестве замены можно считать 2SA1286 и более мощный 2SB892. Отечественных устройств с идентичными параметрами к сожалению не существует.

Производители и Datasheet

Транзистор KТA1273 стал массовым в далёких 90-х. В те времена он выпускался южнокорейской компанией KEC Corp. Сейчас производство освоили и другие зарубежные представители электронной промышленности, в том числе китайские. Скачать datasheet от a1273 в pdf-формате возможно по следующей ссылке.
