Транзистора 2SA1015 (A1015)

В технических характеристиках на транзистор А1015 указано, что это кремниевое биполярное, PNP-структуры устройство. Имея небольшие габариты он способен выдерживать: максимальное напряжения до 50 В, коллекторный ток до 150 мА. У него малый уровень собственных шумов (до 6 дБ) и хорошим коэффициентом усиления (HFE до 700). Данные свойства позволяют использовать его во многих схемах усилителей низкой частоты (УНЧ).

Он имеет японское происхождение и полную маркировку 2SA1015, согласно стандарта Japanese Industrial Standard (JIS). Но символы «2s» опускаются при его производстве в корпусе ТО-92, из-за банальной нехватки для этого свободного места. А на внешней стоне SMD-исполнения имеется всего две буквы, указывающих на –«BA».

Цоколевка

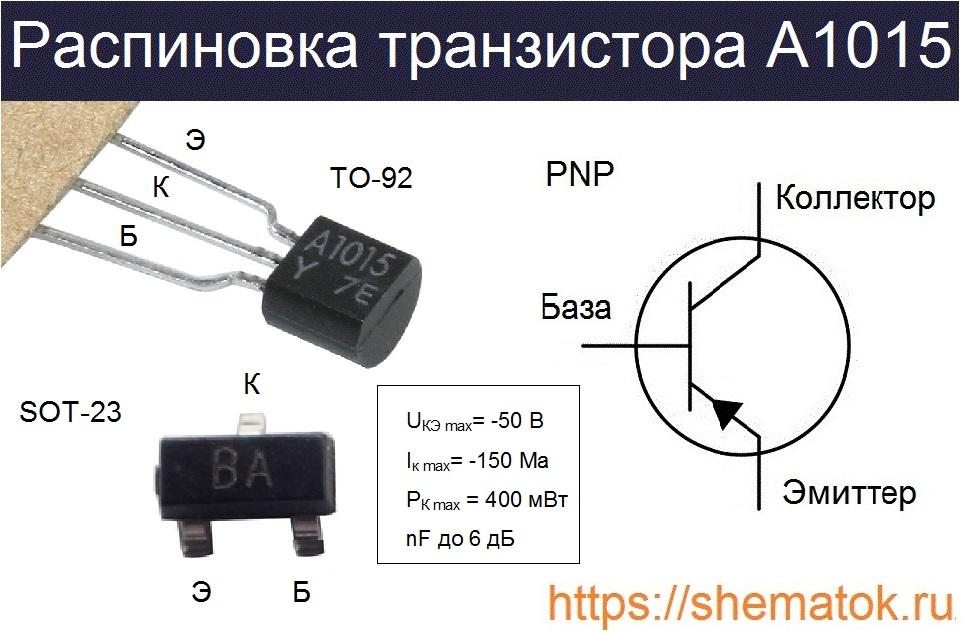

А1015 имеет следующую распиновку. Он выпускаются только в двух стандартных пластмассовых корпусах, имеющих три металлических контакта, с назначением: эмиттер (Э),  коллектор (К), база (Б). ТО-92 — ЭКБ. У SOT-23, в нижней части расположены выводы «Э» и «Б», а сверху «К». Для наглядности представим эти данные на рисунке.

цоколевка a1015

Основные технические параметры

Технические характеристики A1015 указывают на его основное предназначение — усиление сигналов звуковой частоты. Вместе с тем, максимальные эксплуатационные параметры способствуют его применению и в других схемах. Приведем их перечень с допустимыми значениями:

  • обратное напряжение между выводами: К-Б (Uкб max) -50 В;К-Э (Uкэ max) -50 В; Э-Б (Uэб max) -5 В;
  • постоянный ток: коллектора (Iк max) -150 мА; базы -50 мА;
  • мощность рассеивания (Рк max) до 400 мВт;
  • коэффициент шума (nF) 0.5 … 6 дБ;
  • диапазон рабочих температур (Tstg) -65 … 150ОС.

Для транзисторов PNP-структуры параметры приводятся со знаком «-». Таким образом производители указывают на обратное напряжение на PN-переходе.

Превышение предельно допустимых значений может привести к выходу устройства из строя.

Электрические

Основными показателями в электрических параметрах A1015, объясняющими их широкое применение в УНЧ, можно назвать: низкий уровень собственных шумов (до 6 дБ) и высоких HFE до 400. Немаловажную роль играет его способность усиливать низкие частоты до 80 МГц. Рассмотрим их поподробней, для разных режимов измерения, при температуре окружающей среды (Tокр.) до +25ОС.

транзистор a1015 параметры электрические

Коэффициент усиления HFE

А1015 подразделяется на три группы коэффициента усиления по току HFE1. Эти данные указываются в конце маркировки транзистора, иногда прямо на корпусе, и имеют следующие значения для устройств в ТО-92: «О»- 70 … 140; «Y»- 120 … 240; «GR» -200 … 400; «BL»- 350 … 700; для SOT-23: «L»- 130 … 200; «H»- 200 … 400.

Комплементарная пара

В качестве комплементарной пары  A1015 производители рекомендуют использовать C1815.

Аналоги

Перечислим полноценные аналоги для А1015. Таковыми являются: 2SA561, 2SA1083, 2SA1152, 2SA564A, 2SA659, 2SA678, 2SA733, 2SA823, 2SA661, 2SA828A, 2SA999, 2SB637, BC558, BC177, BC557,  KTA1015. В российских магазинах можно найти похожий KTA1266 (Korea Electronics). Из отечественных образцов, в качестве замены, можно попробовать: КТ3107Б, КТ502Е.

Производители

Производством транзистора А1015 занимаются многие различных зарубежные компаний: Unisonic Technologies, DC Components, Jiangsu Changjiang Electronics Technology, SeCoS Halbleitertechnologie, Weitron Technology, Hi-Sincerity Mocroelectronics, MAKO Semiconductor, Daya Electric Group, Willas Electronic, Micro Electronics, Guangdong Hottech Industrial, Shenzhen KOO Chin Electronics, Shike Electronics, Jiangsu High diode, Toshiba, Shenzhen Jin Yu Semiconductor, Shenzhen SLS Technology. На российском рынке они представлены такими изготовителями: Fairchild Semiconductor, INCHANGE Semiconductor, DC Components.

Вы можете скачать даташит, кликнув по ссылке с наименованием фирмы.
