Транзистор 2N5401

Характеристики транзистора 2N5401 говорят о том, что он биполярный, кремниевый, p-n-p структуры , произведенный по эпитаксиально-планарной технологии. Применяется в коммутирующих устройствах, усилителях. Его также используют в аппаратуре, для которой важен низкий уровень шума и повышенное напряжение.

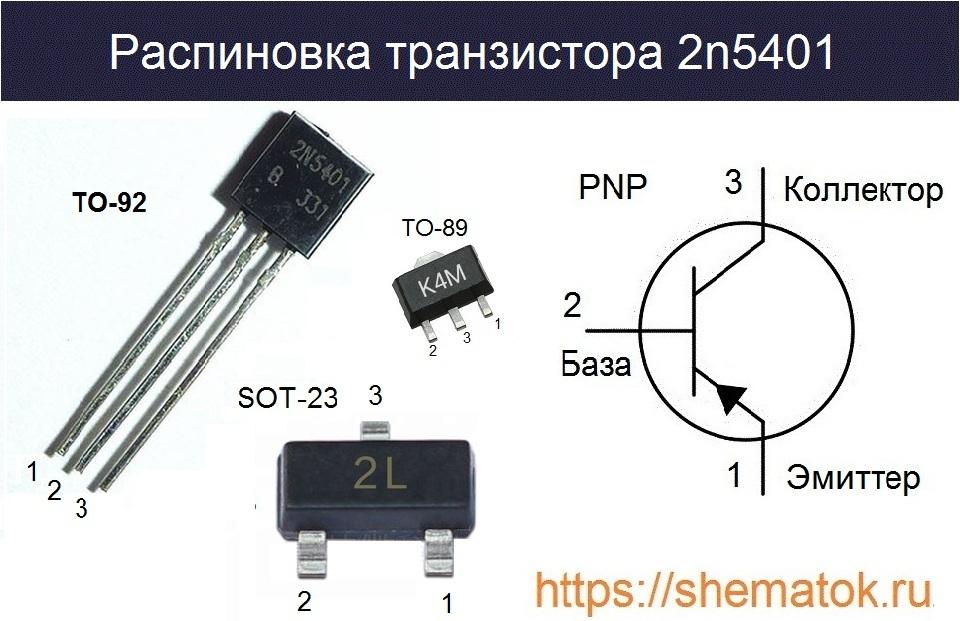

Распиновка

Стандартная цоколевка 2n5401, если смотреть на маркировку, слева на право: эмиттер, база, коллектор. Он изготавливается в пластмассовом корпусе с гибкими ножками. Большинство производителей делают его в корпусе TO-92.

Цолколевка 2n5401

Компания Unisonic Technologies, выпускает данное устройство в корпусе SOT-89. Расположение выводов слева на право:  база,  коллектор, эмиттер. Будьте внимательны при выборе транзистора, некоторые фирмы изготавливают его с другим порядком расположения контактов. Например у Hottech Industrial, цоколевка такая, слева на право: 1 — эмиттер, 2 — коллектор, 3 — база.

Технические характеристики

Наиболее важными техническими параметрами транзистора 2N5401 (при температуре +250С) являются:

  • Предельно допустимое напряжение между коллектором и эмиттером -160 В;
  • Наибольшее допустимое напряжение между коллектором и базой -150 В;
  • Предельное напряжение между эмиттером и базой — 6 В;
  • Предельная рассеиваемая мощность коллектора 0,625 Вт;
  • Наибольший допустимый ток коллектора -0,6 А;
  • Коэффициент усиления по току (hfe) 60 … 240;
  • Наибольшая частота коэффициента передачи тока 100 МГц;
  • Рабочая температура -55…+150 0С, у кристалла до 150 0С.

Электрические

У большинства производителей значения параметров, для PNP-структур, указано со знаком минус. Имейте ввиду, что таким образом они указывают обратное напряжение на P-N переходе (на коллектор — минус, на базу плюс). Ниже, в таблице, приведены все электрические величины для 2N5401 при температуре +250С.

Электрические параметры 2n5401 ( ТО-92)

Тепловые

Тепловые параметры показывают, на какую температуру транзистор может нагреться при заданной рассеиваемой мощности. Они влияют на надежность работы, ведь при превышении максимальной температуры устройство выйдет из строя. Эти значения важны также, при выборе радиатора.

Температурные параметры 2n5401 (TO-92)

Аналоги и комплементарная пара

Наиболее подходящий отечественный аналог транзистора 2N5401 — это КТ6116А, КТ502Е или КТ698К. Среди зарубежных данный прибор можно заменить такими: 2N5400, ECG288, MMBT5401, MPSA92, MPSA93, MPSL51, BF491, ECG288, 2SB646, 2SB646A, 2SA637, 2SB647, 2SB647A, 2SA638, BC526A, BC404VI, 2SA1015, 2SA709. Комплементарной парой для него, согласно документации производителей, могут быть n-p-n транзисторы: 2N5551 2N5550.

Производители

Далее по ссылкам и названием компаний можете найти datasheet 2N5401 от следующих производителей: NXP Semiconductors, Semtech Corporation, Boca Semiconductor Corporation, Micro Electronics, ON Semiconductor, Weitron Technology, UNISONIC TECHNOLOGIES CO., LTD, SeCoS Halbleitertechnologie GmbH, Samsung semiconductor, Motorola, Inc, Multicomp, SHENZHEN KOO CHIN ELECTRONICS CO., LTD., SEMTECH ELECTRONICS LTD, Inchange Semiconductor Company Limited, KODENSHI KOREA CORP, New Jersey Semi-Conductor Products, Inc, Daya Electric Group Co., Ltd, Dc Components, Central Semiconductor Corp, AUK corp, Fairchild Semiconductor, Guangdong Kexin Industrial Co.,Ltd, Micro Commercial Components, Foshan Blue Rocket Electronics Co.,Ltd, GUANGDONG HOTTECH INDUSTRIAL CO.,LTD, SHENZHEN YONGERJIA INDUSTRY CO.,LTD.
