Транзистор 2N3906

По своим техническим характеристикам биполярный транзистор 2N3906 предназначен для схем управления, в которых важна скорость переключения. Изготавливается по эпитаксально-планарной технологии из кремния и имеет p-n-p структуру. Маломощный, высокочастотный. Основные отличительные особенности: высокий коэффициент усиления (до 400 HFE), малое напряжение насыщения коллектора (0.4 В) и низкий коэффициент собственных шумов (до 4 дБ).

Цоколевка

Распиновку транзистор 2N3906 имеет следующую. Чаще всего выпускаются в пластмассовом ТО-92 и весит не более 0,18 г. Этот корпус имеет три гибких вывода для дырочного монтажа. Если смотреть прямо на скошенную часть с той стороны, где нанесена маркировка, то самый левый вывод -это эмиттер, средний – база, правый – коллектор.

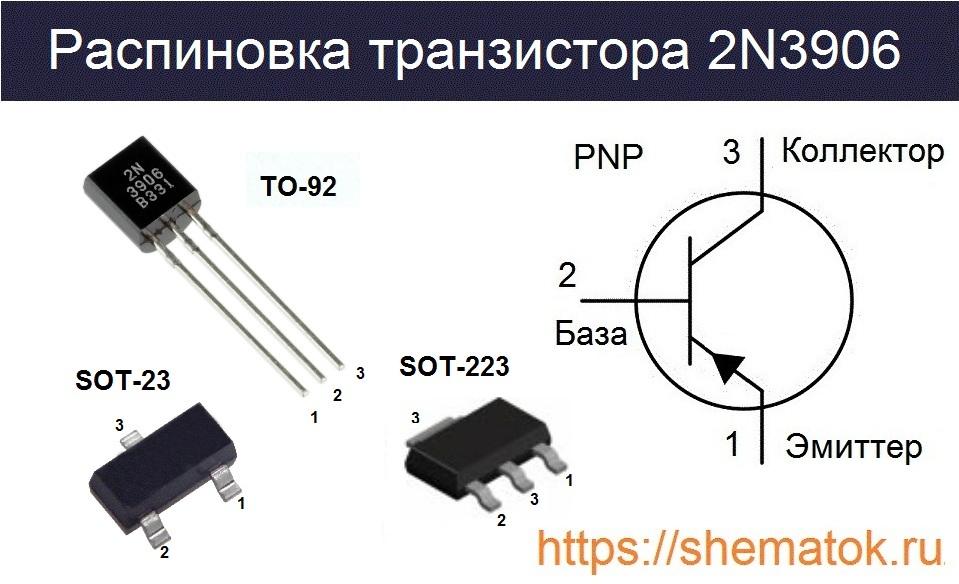

распиновка 2n3906

Компании Fairchild Semiconductor, Jiangsu Changjiang Electronics Technology, Daya Electric Group, General Semiconductor, Silicon Standard, Daya Electric Group, GUANGDONG HOTTECH INDUSTRIAL, SHENZHEN KOO CHIN ELECTRONICS также выпускают данное изделие в SOT-23. У Fairchild Semiconductor встречаются в SOT-223. Эти пластиковые корпуса, с тремя короткими выводами, предназначены для поверхностного монтажа (SMD).

Технические характеристики

Максимально допустимые предельные характеристики транзистора 2N3906, все известные производители, указывают в самом начале технического описания. Они рассчитаны для температуры окружающей среды до +25ОС. Не допускается превышение значений этих параметров:

  • напряжение между коллектором и базой максимальное VCBO (Uкб max) = — 40 В;
  • напряжение между коллектором и эмиттером предельно допустимое VCEO (Uкэ max) = -40 В;
  • напряжение между эмиттером и базой максимально возможное VEBO (Uэб max) = -5 В;
  • предельно допустимый постоянный ток коллектора IC (Iк max) = -100 мА;
  • кратковременный ток коллектора максимальный ICP (Iк пик ) = -200 мА;
  • предельно возможная мощность РСк max) = 500 мВт;
  • температура: кристалла TJ (TК) до 150 оС; хранения  TSTG  (TХР.); возможная рабочая TAMB (TРАБ.) — 55 … 150 оС.

Стоит учитывать постоянное совершенствование производителями конструкций радиоэлементов. Поэтому у некоторых из них встречаются 2N3906 с улучшенными характеристиками. Чаще всего увеличены температурный диапазон хранения и использования от – 65 до +  150 оС, максимальная мощность до 625 мВт, а пиковый ток коллектора до 300 мА.

Электрические

Рассмотрим электрические параметры которые указываются в даташит в отдельной сводной таблице, как правило, после максимально допустимых. Представлены вместе с дополнительными условиями проверки, выделенными в отдельном столбце и температуре окружающей среды не более +25ОС.Электрические свойства 2N3906 (ТО-92)

Аналоги

Существуют транзисторы, которые полностью аналоги 2N3906. Они похожи как по расположению выводов, так и по функциональным характеристикам с рассматриваемым: 2N2907, 2N3638, 2N3905, 2N3906RA, 2N4125, 2N4248, 2N4249, 2N4403, BC307, BC327, MPS3638, MPS3906, MPS6517, MPS6562, MPSA56.

Среди зарубежных транзисторов можно также можно найти похожие. Они имеют такой же корпус, но немного отличаются по своим в характеристиках. Такими ближайшими аналогами являются: 2N2906, MPSA70. А среди российских изделий, очень похожими на рассматриваемый, можно назвать: КТ313Б, КТ361Г, КТ6136А.

В качестве комплементарной пары все производители советуют использовать 2N3903 и 2N3904.

Примеры применения

Данный транзистор очень популярен в западных странах для применении в учебных целях. Если Вы начинающий радиолюбитель, то можете собрать на нём простую схему с мигающим светодиодом. Пошаговую инструкцию по её сборке можно посмотреть в представленном видеоматериале.

Производители

Выпускают транзистор 2N3906 такие фирмы: ON Semiconductor, KEC(Korea Electronics), Fairchild Semiconductor, Unisonic Technologies, Micro Commercial Components, SeCoS Halbleitertechnologie, First Silicon, Central Semiconductor, AUK, STMicroelectronics, Inchange Semiconductor, Transys Electronics, SHENZHEN KOO CHIN ELECTRONICS, Tiger Electronic, GUANGDONG HOTTECH INDUSTRIAL, Pan Jit International, SHENZHEN YONGERJIA INDUSTRY, Jiangsu Changjiang Electronics Technology, Rohm, Daya Electric Group, Guangdong Kexin Industrial, General Semiconductor, Weitron Technology, New Jersey Semi-Conductor Products, SEMTECH ELECTRONICS, Micro Electronics, Dc Components, KODENSHI KOREA, Semtech Corporation, Silicon Standard, Nanjing International, Diodes Incorporated.

На отечественном рынке наиболее популярны изделия компаний:  On Semiconductor (Fairchild), STMicroelectronics. Кликнув по ссылке можно скачать datasheet на 2n3906 указанных компаний.
