Транзистора 13002 (MJE13002)

Биполярный кремниевый транзистор 13002 по своим характеристикам относится к высоковольтным, высокоскоростным силовым полупроводниковым устройствам c NPN-структурой (он же MJE13002 от компании Motorola). Широко применяется в импульсных блоках питания, системах управления электродвигателями и различных релейных схемах. Хорошо подходят для коммутации постоянного напряжения от 115 до 220 В.

Цоколевка

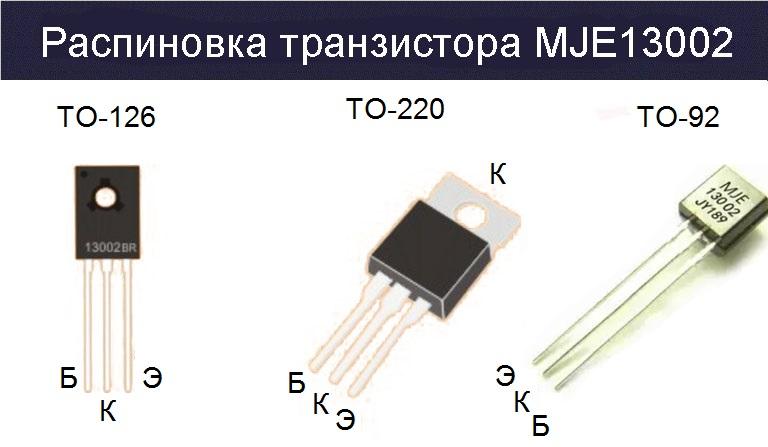

Транзистор 13002 (MJE13002) можно встретить в трех разных корпусах: ТО-126, ТО-220 и ТО-92. Если смотреть на изделия в ТО-126, ТО-220 со стороны маркировки, то расположение ножек, слева направо, будет таким: база (Б), коллектор (К), эмиттер (Э). В ТО-92 выводы расположены в обратном порядке- ЭКБ.цоколевка 13002



Технические характеристики

Рассмотрим основные технические параметры транзистора 13002. Они приведены в datasheet в разделах максимальных значений и электрических характеристик. Превышение предельно допустимых величин приводит к выходу устройства из строя.

Максимальные значения параметров для транзистора 13002:

  • напряжение К-Э: (VCEO (SUS)) до 300 В;
  • напряжение Э-Б: (VEBO) до 9 В;
  • ток коллектора: (IC) до 1.5 А; (ICM) до 3 А (пиковый);
  • ток базы: (IВ) = 0.75 А; (IВМ) до 1.5 А (пиковый);
  • рассеиваемая мощность (РD): до 1.4 Вт (без радиатора); до 40 Вт (с теплоотводом);
  • диапазон рабочих температур (TJ,Tstg) от -65 до +150ОС.

Электрические параметры

Электрические характеристики представляют собой перечень номинальных значений параметров, при которых гарантируется стабильная работа полупроводникового устройства. Для транзистора 13002 представлены в таблице ниже. Обычно производитель указывает их с учётом температуры кристалла не более +25ОС. В столбце «режимы измерений» приведены условия тестирования.Электрические параметры 13002

Аналоги

Наиболее подходящей заменой для рассматриваемого полупроводникового триода можно назвать более мощный транзистор 13003. Он встречается с символами в начале маркировке: MJE, ST, PHE, KSE, указывающими на производителя. По расположению выводов полностью идентичен. Имеет лучшие технические параметры, но перед его использованием внимательно ознакомьтесь с datasheet.

Наиболее близкими российскими аналогами является: КТ8170Б1, КТ872.

Комплементарная пара

Комплементарной пары у 13002 нет.

Меры безопасности

13002 применяется в силовых цепях, поэтому для его нормальной работы требуется охлаждение. Для крепления к внешнему радиатору корпуса ТО-126 и ТО-220 оснащены крепежным отверстием. Коллекторный вывод физически соединен с металлической подложкой.

Предельное напряжение, выдерживаемое транзистором на коллекторном переходе (VCEO) не должно превышать 300 В, при IC до 10 мА. При этом пробивное (VCEV) может достигать 600 В, когда переход между Э-Б смещён в обратном направлении.

Производители

В настоящее время достаточно сложно найти в российских магазинах 13002, поэтому его все чаще меняют на 13003. Когда-то его в больших количествах выпускала известная американская компания Motorola. В настоящее время их производство освоили: Nanjing International Group, SEMTECH ELECTRONICS, Savantic, Inchange Semiconductor Company, Mospec Semiconductor, Unisonic Technologies (UTS), Continental Device India, Micro Commercial Components.

Скачать даташит можно кликнув по ссылке с названием компании-производителя.
