Схемы усиления на TDA2030A

Микросхема TDA2030A часто используется в схемах усилителя благодаря хорошим техническим характеристикам. Кроме того она недорогая и поэтому чрезвычайно популярна у многих радиолюбителей. Например, с её помощью и небольшим количеством электронной обвязки можно собрать неплохой усилитель звука мощностью до 18 Вт и другие, не менее интересные и полезные электроприборы. В её состав включены защитные схемы предохраняющие последнюю от выхода из строя. В этой статье приведены примеры её применения в схемах усиления.

Более подробно со всеми характеристиками можно ознакомиться в статье TDA2030A.

Для двуполярного источника питания

Типовая схема включения TDA2030, с номиналами основных электронных компонентов, для одноканального усилителя с двуполярным питанием (Spilt Power Supply) приведена ниже. В ней микросхема работает как неинвертирующий усилить низкой частоты. Коэффициент усиления (GV) задается отношением величин резисторов R2 и R3, входящих в цепь отрицательной обратной связи. Его значение расчитывают по следующей формуле GV=1+R3/R2 подбирается с помощью резистора R2. При этом, вместе с увеличении R2 растет и GV.пример с двуполярным питание tda2030

Конденсатор С2 подбирается так, чтобы его емкостное сопротивление (XC), на самой низкой частоте (F), было на порядок меньше значений резистора R2. Согласно формуле XC=1/(2xπ×F×C), для F=40 МГц и C2=47 мкФ, оно будет составлять 1/(2*3,14*40*0,0000047) = 85 Ом.  Входное сопротивление усилителя зависит от резистора R1. Цепочка состоящая из R4 и С7 нужна для частотной стабилизации устройства. Диоды VD1 и VD2 должны быть способны выдержать прямой ток 1 А и обратное напряжение 100 В. Это могут быть отечественные КД209 или КД226, также можно взять зарубежный 1N4007. Если используется однополярный источник питания, то можно использовать следующую схему.

Для однополярного источника питания

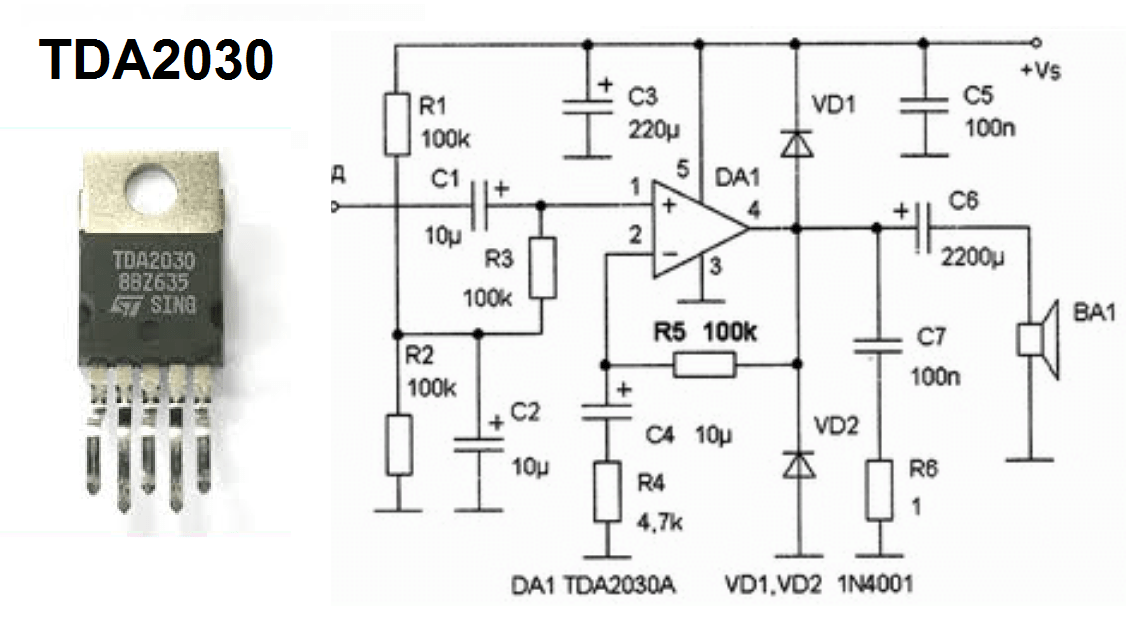

Типовая схема с однополярным источником питания (ИП) отличается от предыдущей наличием цепи смещения, необходимой для обеспечения на выходе (Output 4) микросхемы половину от величины питающего напряжения. Эта цепь состоит из делителя (R1,R2) и сопротивления R3. Она требуется для обеспечения одинакового усиления как отрицательной, так и положительной полуволн.схема включения с однополярным питанием tda2030

Коэффициент усиления устанавливается отношением величин R4 и R5. Технические характеристики этого усилителя при питающем напряжении +36 В эквивалентны предыдущей схеме с двуполярным питанием от +18 до -18 В.

Применение внешних транзисторов

Если есть желание получить более повышенную мощность усиления, применяют схему включения TDA2030 с силовыми внешними транзисторами. При питающем напряжении ±18 В она может выдать до 35 Вт на нагрузку величиной в 4 Ом. В цепи питания микросхемы находятся резисторы R3 и R4. Если напряжение входного сигнала небольшое, то ток потребляемый микросхемой, маленький. Питание подаваемое с R3 и R4 на базы транзисторов VT1 и VT2 недостаточно для их открытия. В этом случае усиление сигнала происходит за счет транзисторов встроенных внутрь микросхемы.применение транзисторов с TDA203

При увеличении сигнала на входе ток, потребляемый TDA2030, увеличивается. Когда он станет равным 0,3 … 0,4 А падение напряжения на R3 и R4 достигнет величины 0,45 … 0,6 В. При этом VT1 и VT2 откроются, вследствие чего повысится мощность на нагрузке. В качестве выходных транзисторов можно использовать комплементарную пару КТ818 и КТ819.

Мостовая

В мостовой схеме используются две TDA2030, которые работают в противофазе. Для обеспечения такого режима работы напряжение с выхода DА1, через делитель (R6 и R8), приходит на инвертирующий вход DА2. Это позволяет увеличить выходную мощность.Пример мостовой схема усилителя на tda2030

Например, при напряжении источника питания ±16 В она может достигать 32 Вт на нагрузке величиной в 4 Ома.

Наборы для начинающих

В настоящее время в сети интернет и на прилавках радиомагазинов встречаются не только готовые модули с применением рассмотренных решений, но и наборы для начинающих радиолюбителей. Пример сборки  усилителя звуковой частоты с использованием такого конструктора приведен в видео.

Вместе с тем, многим радиолюбителям интереснее найти и спаять все самим. Скачать для этого один из datasheet на TDA2030 (STMicroelectronics), в котором также представлены примеры её применения, можно по ссылке.
