В статье будет рассмотрена одна из наиболее популярных и недорогих современных микросхем TDA2050, характеристики которой позволяют создавать высококачественные усилители класса АB. Максимальная выходная мощностью на канал четырёхомного динамика, при качественной сборке схемы, может достигать 50 Вт. Устройство выделяется очень низкими гармоническими искажениями и большим рабочим напряжением (до 50 В).
Микросхема обладает защитой, внутренней системой от перегрузок по току, а также перегрева и короткого замыкания между контактами OUT и GND. В связи с этим, вывести её из строя будет достаточно сложно. Для предотвращения теплового пробоя в работе производители рекомендуют использовать пассивное охлаждение устройства (установку на радиатор).
Этот статья своего рода Datasheet TDA2050 на русском языке, оригинальную документация от производителей можно скачать в конце данной страницы.
Распиновка

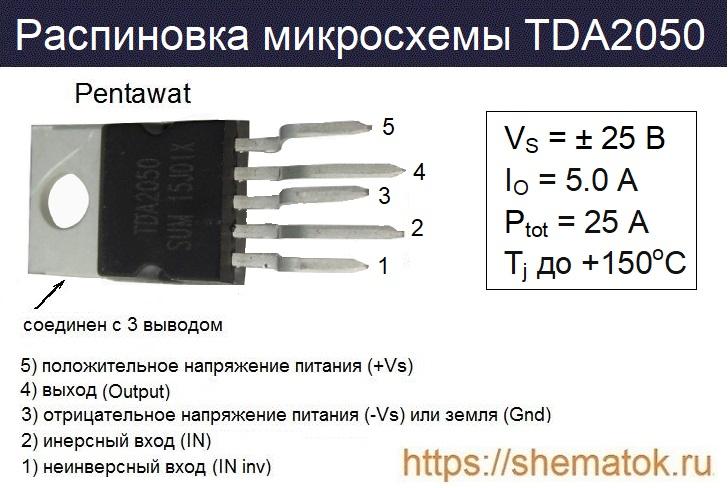

На картинке ниже представлена типовая для TDA2050 распиновка. Современные микросхемы выполнены в пятиконтактном пластмассовом корпусе PENTAWAT (улучшенный ТО-220-5) для вертикальной установки на плату. Корпус имеет массивную металлическую подложку для крепления на радиатор охлаждения.
Максимальные характеристики TDA2050
- максимальное рабочее напряжение питания (VS) = ± 22 В;
- напряжение подаваемой на вход (VI) = VS;
- дифференциальное входное напряжение (Vdi) = ± 15 В;
- пиковый ток на выходе IO = 5.0 А;
- мощность рассеивания (Ptot) = 25 Вт (при Tcase= +75 ОС);
- диапазон температур эксплуатации и хранения от — 40 до +150 ОС.
Электрические
Электрические параметры TDA2050 представлены в таблице ниже (с учетом условий измерений:
| Параметр (условное обозначение), ед.изм. | Условия измерений | Мин. | Тип. | Макс. |
| Диапазон питающих напряжений (VS), В | ± 4.5 | ± 25 | ||
| Ток стока в режиме покоя (Id), мА | Vs = ± 4.5 Vs = ± 25 | 30 55 | 50 90 | |
| Входной ток смещения (Ib), мкА | Vs = ± 22 | 0.1 | 0.5 | |
| Входное напряжение смещения (VOS), мВ | Vs = ± 22 | ± 15 | ||
| Входной ток смещения (IOS), нА | ± 200 | |||
| Выходная мощность (Po), Вт | d = 0.5%, RL = 4 Ом, RL = 8 Ом, Vs = ± 22 В, RL = 8 Ом | 24 22 | 28 18 25 | |
| d = 10%, RL = 4 Ом, RL = 8 Ом, Vs = ± 22 В, RL = 8 Ом | 35 22 32 | |||
| Музыкальная мощность IEC268.3 правила, Вт | d = 10%, T = 1s RL = 4 Ом; Vs = ± 22.5 В | 50 | ||
| Искажения | Po = 0.1 до 24 Вт, RL = 4 Ом, f = 1 кГц | 0.03 | 0.5 | |
| Скорость нарастания (SR), В/мС | 5 | 8 | ||
| Коэффициент усиления по напряжению (разомкнутый контур) (GV), дБ | f = 1 кГц | 80 | ||
| Коэффициент усиления по напряжению (замкнутый контур) (GV), дБ | f = 1 кГц | 30 | 30.5 | 31 |
| Полоса пропускания мощности -3 дБ (BW), гЦ | Vi = 200 мВ, RL = 4 Ом | 20 | 80000 | |
| Температура соединения при термическом отключении (TSD-J), oC | 150 | |||
| Эффективность (h), в % | Po = 25 Вт, RL = 8 Ом,Vs = ± 22 В | 67 |
Схема с однополярным питанием
Ниже представлена схема стереоусилителя на TDA2050 подключенного к однополярному питанию. Источник напряжения здесь нестабилизированный. Поэтому, для более устойчивой работы микросхемы используются дополнительные стабилизирующие конденсаторы.
Аналоги
Функциональным аналогом TDA2050 является менее мощная микросхема TDA2030. По распиновке она ничем не отличается от рассматриваемой. Однако в качестве замены лучше рассмотреть более современную версию усилителя с практически идентичными параметрами LM1875.
Производители и Datasheet
Ниже вы можете скачать Datasheet на TDA2050, при разработке схемы усиления необходимо учитывать, что данная микросхема в настоящее время больше не производится. Вместе с тем, на рынке полупроводниковой продукции можно встретить её многочисленные копии.
Основные производители:
