TDA7850, согласно своим техническим характеристикам, является усилителем низкой частоты класса АВ (до 50 Вт, на 4 независимых канала). Была разработанная компанией STMicroelectronics (STM) для работы в различной акустике, в том числе автомобильной. Полностью комплементарная структура выходного каскада, выполненного на MOSFET-транзисторах, обеспечивает необходимую амплитуду выходного сигнала. В сочетании с большими токами и минимальными потерями в режиме насыщения можно получить хорошую мощность и минимальные искажения звучания, сопоставимые с оборудованием Hi-Fi-класса.
Рассматриваемый УНЧ обладает встроенными функциями ожидания и отключения звука. В нём имеется защита от короткого замыкания, возможного превышения температурных режимов эксплуатации, изменения полярности питания и высокой индуктивности динамиков.
Цоколевка

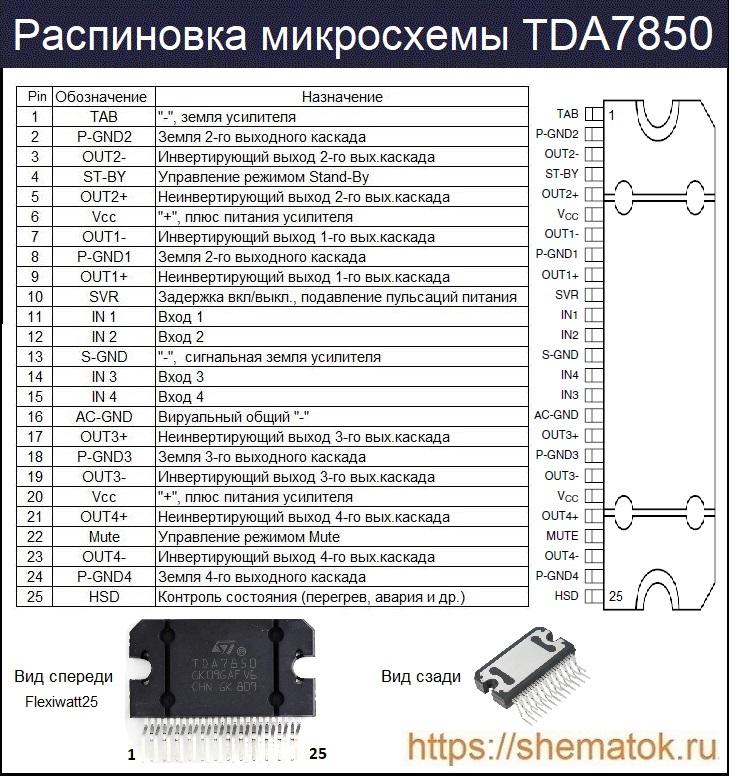

TDA7850 выпускается в фирменном пластиковом корпусе от STM — Flexiwatt25. Существует две версии упаковки: для горизонтального и вертикального монтажа на плату. Внешний вид данных микросхемы и распиновка представлены на изображении ниже.
Технические характеристики
Рассмотрим максимально возможные характеристики TDA7850. Их превышение при эксплуатации может привести к выходу микросхемы из строя. В связи с этим, именно на них необходимо обращать внимание при разработке проектов. В datasheet приводятся значения, измеренные для идеальных условий эксплуатации, при температуре +25 °С.
Максимальные характеристики TDA7850:
- Сопротивление, в Ом: в нагрузке (RL) 2 … 4.
- Мощность, в Вт: рассеиваемая (Ptot): 80 (при ТА=+70 °С); выходная (POUT): 4×50 (при RL = 4 Ом); 4×80 Вт (при RL = 2 Ом).
- Напряжение, в В: рабочее питание (VS): 18; при постоянном токе (VS(DC)) : 28; пиковое (VS) = 50 (при t=50 мс).
- Выходной пиковый ток (рабочий цикл 10%, при f = 10 Гц) неповторяющийся (t = 100 мкс), в А: до 9.
- Коэффициент нелинейных искажений: до 0.03 % (при при RL=2 Ом, POUT= 15 Вт).
- Температура, в ОС: хранения (ТSTG): -55 … +150; кристалла (ТJ): +150.
Электрические параметры
Номинальные (электрические) параметры микросхемы TDA7850 представлены далее. Все значения протестированы производителем при определенных режимах измерения, указанных в отдельном столбце. Ознакомимся с ними более подробней.
| Параметр (обозначение), ед.изм. | Режимы измерения | мин | тип | макс |
| Ток покоя (Iq1), мА | RL = ∞ | 100 | 180 | 280 |
| Выходное напряжение смещения (VOS),мВ | проигрывание/ тишина | ±60 | ||
| VOS при отключении звука, ожидании (St-By) при включении/выключении (dVOS), мВ | -10 | +10 | ||
| Коэф. усиления по напряжению (GV), дБ | 19 | 20 | 21 | |
| Мощность на выходе (РОUT), Вт | VS = 13,2 В,TDH= 10% | 23 | 25 | |
| VS = 13,2 В, TDH= 1% | 16 | 19 | ||
| VS = 14,4 В, TDH= 10% | 28 | 30 | ||
| VS = 14,4 В, TDH= 1% | 20 | 23 | ||
| VS=14,4 В, TDH= 10%, 2 Ом | 50 | 55 | ||
| Максимальная РОUT max, Вт | VS=14,4 В, RL = 4 Ом | 50 | ||
| VS=14,4 В, RL = 2 Ом | 85 | |||
| Линейные искажения (TDH), в % | РОUT = 4 Вт | 0.006 | 0.05 | |
| RL = 2 Ом, РО = 15 Вт | 0.015 | 0.07 | ||
| Выходной общий шум (eN), мкВ | «А»-взвешенный уровень | 35 | 50 | |
| BW = 20 Гц … 20 кГц | 50 | 70 | ||
| Отклонение напряжения питания (SVR), дБ | f = 100 Гц | 50 | 75 | |
| Частота среза (fch), кГц | PОUT = 0,5 Вт | 100 | 300 | |
| Входной импеданс (Ri), кОм | 80 | 100 | 120 | |
| Перекрёстные наводки (СТ), Вт | f = 1 кГц, РО = 4 Вт | 60 | 70 | |
| f = 10 кГц, РО = 4 Вт | 60 | |||
| Ток потребления в режиме St-By (ISB), мкА | VST-BY = 1,5 В | 20 | ||
| VST-BY = 0 В | 10 | |||
| Ток на контакте St-By (Ipin5), мкА | VST-BY= от 1,5 до 3,5В | ±1 | ||
| Напряжение на входе, при St-By (VSB in), В | Усил. (AMP): выкл. | 1.5 | ||
| Напряжение на выходе, при St-By (VSB out), В | Усил. (AMP): вкл. | 2.75 | ||
| Затухание звука (AM), дБ | 80 | 90 | ||
| Пороговое напряжение отключения звука (VM out), В | Усил. (AMP): проигрывание | 3.5 | ||
| Пороговое напряжение включения звука (VM in), В | Усил. (AMP): тишина | 1.5 | ||
| Порог автоматического отключения звука (VAM in), В | Att ≥ 80 дБ, POutRef = 4 Вт | 6.5 | 7 | |
| Att ≥ 0,1 дБ, PОUT=0,5 Вт | 7.5 | 8 |
Аналог
У TDA7850 существуют неплохие, но менее мощные аналоги. К такой относят схожую по распиновке микросхему TDA7560. При необходимости, в продаже можно найти более дешёвые подобные устройства, с очень похожими электрическими свойствам. Например, в качестве замены можно порекомендовать TDA7388. Есть также практически с идентичными свойствами: TDA7851, TDA 7381, TDA 7384, YD 7388.
Схемы включения
Собрать готовый усилитель на TDA7850 можно с минимальным количеством внешних элементов. Микросхема имеет фиксированный коэффициент усиления (26 дБ) и не нуждается во внешней компенсации. Стандартный вариант схемы включения TDA7850 и использования представлен ниже.
Резисторы R1 и R2 (металлоплёночные), с небольшой мощностью от 0,125 до 0,25 Вт. Электролитические конденсаторы С7 и С6 должны выдерживать напряжение не менее 25 В. Конденсаторы С1, С2, С3 и С4 лучше подободрать плёночные, но можно использовать и керамические. Для стабильной работы микросхему необходимо установить на радиатор, площадь которого рассчитывается по стандартной формуле, с учётом планируемых режимов работы.
Дальнейшая настройка схемы сводится к установке, в точке соединения R1 и R2, напряжения 5 В. Для этого необходимо подбирать сопротивление резистора R2.
Производители и Datasheet
Единственными производителем TDA7850 до настоящего времени остается широкоизвестная у радиолюбителей европейская компания STMicroelectronics. Микросхемы данного производителя можно найти в любом магазине радиотоваров по цене от 800 руб. и выше. Datasheet на TDA7850 можно скачать по ссылке.
