Согласно характеристикам, TDA7265 представляет собой мощный стереоусилитель класса AB (2 канала по 25 Вт ±20В, 8 Ом). Он разработан компанией STMicroelectronics (STM) для применения в различном аудиоборудовании Hi-Fi, мультимедийных музыкальны центрах и телевизорах. Нескорыми из несомненных его преимуществ является довольно низкие гармонические искажения (THD до 10%), внутренняя защитой от перегрева, а также реализация функций «Mute» и «St-By».
Распиновка

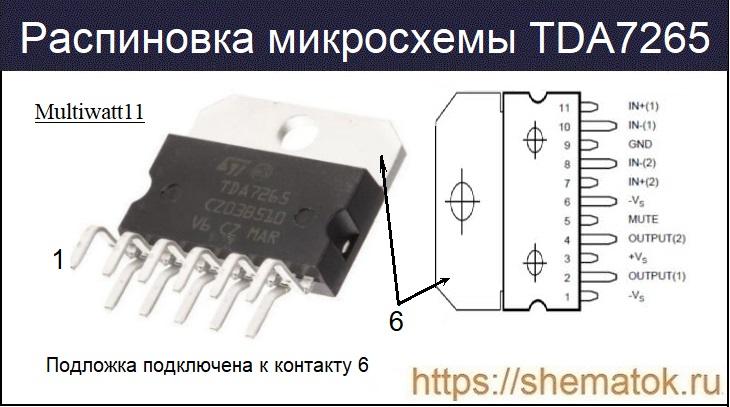

Полная распиновка TDA7265 в пластикой упаковке «Multiwatt11», в которой производится микросхема, представлена на изображении ниже. Корпус имеет 11 гибких выводов, предназначенных для дырочного монтажа на плату. Металлическая подложка оснащена специальным отверстием для крепления на радиатор.
Металлическая подложка имеет физическое соединение с контактом 6.
Абсолютные характеристики TDA7265
- напряжение питания постоянного тока (Vs) до ±25 В (двуполярное);
- выходной пиковый ток (IO) до 4.5 А (имеет внутреннее ограничение);
- сопротивление в нагрузке (RL) до 8 Ом;
- рассеиваемая мощность (Ptot) до 30 Вт (при TCASE=70 oC);
- рабочая температура (TOP) -20…+85 oC;
- температура нагрева (TJ) и хранения (TSTG) -40…+150 oC.
В случае превышения вышеуказанных значений, микросхема может выйти из строя. Для снижения вероятности перегрева, устройство целесообразно устанавливать на радиатор.
Электрические параметры
В таблице ниже представлены основные электрические (номинальные) параметры. Все значения определены для тестовой схемы при выполнении следующих условий: RL=8 Ом, RS=50 Ом,Vs=±20 В, GV=30 дБ, f=1 кГц, Tamp=+25 oC. Режимы измерений указаны в отдельном столбце.
| Параметры (условное обозначение), ед.изм | Режим измерения | Минимальное | Типовое | Максимальное |
|---|---|---|---|---|
| Диапазон поддерживаемых напряжений (Vs), В | ±5 | ±25 | ||
| Общий ток покоя (Iq), мА | 80 | 130 | ||
| Входящее напряжение смещения (Vos), мВ | -20 | +20 | ||
| Неинвертирующий входной ток смещения (Ib), нА | 500 | |||
| Выходная музыкальная мощность (PO), Вт | RL=8 Ом, Vs=±22.5, THD=10% | 32 | ||
| Выходная мощность (PO), Вт | RL=8 Ом, Vs=±16 В, THD=10% | 20 | 25 | |
| RL=4 Ом, Vs=±16 В, THD=10% | 25 | |||
| RL=8 Ом, Vs=±16 В, THD=1% | 20 | |||
| RL=4 Ом, Vs=±16 В, THD=1% | 20 | |||
| Общее гармоническое искажение (THD), % | RL=8 Ом, PO=1 Вт, f=1 кГц | 0.01 | ||
| RL=8 Ом, PO=0.1…15 Вт, f=100…15 кГц | 0.07 | |||
| RL=4 Ом, PO=1 Вт, f=1 кГц | 0.2 | |||
| RL=4 Ом, Vs=±16, PO=0.1…112 Вт, f=100…15 кГц | 1 | |||
| Перекрёстные наводки (СТ), Вт | f=1 кГц | 70 | ||
| f=10 кГц | 60 | |||
| Коэффициент усиления по напряжению без обратной связи (GOL), дБ | 80 | |||
| Выходной общий шум (eN), мкВ | f =20 Гц…22 кГц | 4 | 8 | |
| Входное сопротивление (RI), кОм | 15 | 20 | ||
| Отклонение напряжения питания (SVR), дБ | f =100 Гц, Vr=0.5 В | 60 | ||
| Порог отключения/включения звука (VТmute), В | -7 | -6 | -5 | |
| Температура перехода (TJ), oC | +145 | |||
| Затухание звука (AM), дБ | 60 | 70 | ||
| Порог ожидания/отключения (VТSt-By), В | -3.5 | -2.5 | -1.5 | |
| Затухание в режиме ожидания (ASt-By), дБ | 110 | |||
| Ток покоя в режиме ожидания (IqSt-By), мА | 3 |
Аналоги
Наиболее подходящий аналог TDA7265 и возможная альтернатива в большинстве случаев — TDA7269. Однако, несмотря на идентичную распиновку, последняя все же немного уступает по параметрам и более дорогая. Поэтому, в качестве замены последняя используется довольно редко, в крайних случаях.
Отечественная промышленность микросхем с похожими параметрами не выпускает.
Производители и Datasheet
Скачать datasheet на микросхему TDA7265 в pdf-формате можно по ссылке. Основным и единственным её производителем до настоящего времени является компания STM. У других изготовителей устройств с похожей маркировкой и характеристиками не существует.
