Согласно техническим характеристикам, усилитель LM3886 представляет собой миниатюрную микросхему, основной функцией которой является усиление сигналов звуковой частоты (УНЧ). Данное устройство способно выдавать 68 Вт при нагрузке 4 Ом и 38 Вт при 8 Ом в диапазоне 20 Гц – 20 кГц. На выходе имеется необходимая защита (SPiKe) от перенапряжения, перегрузок, в том числе коротких замыканий по питанию и перегревов.
Рассматриваемая микросхема в настоящее время составляет многофункциональное ядро многих современных высококачественных аудиоусителелей уровня HI-fi-класса. При этом, спаять качественный и недорогой усилитель на её основе, используя минимальное количество внешних электронных компонентов, не составит особого труда даже для неподготовленных радиолюбителей.
Распиновка

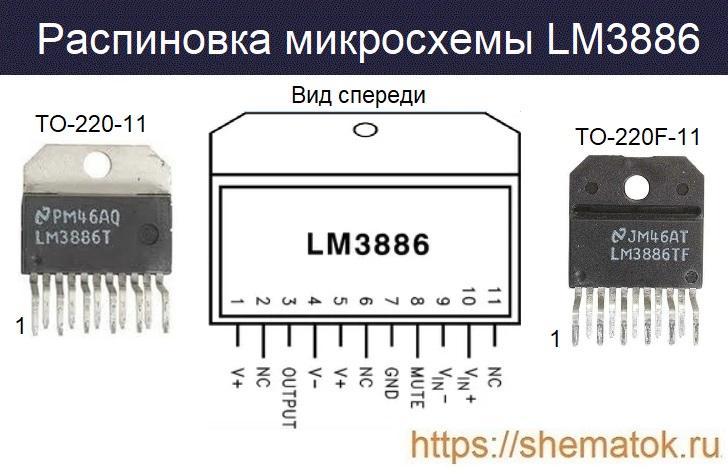

Распиновка lM3886 зависит от конструктивного исполнения. Корпус микросхемы имеет 11 выводов. Существует два основных варианта упаковки, с изолированной от электрода подложкой (TO-220F-11) и неизолированной (TO-220-11). Последнюю необходимо крепить на радиатор только через слюдяную прокладку или термопасту. Внешний вид устройств и цоколевка представлены на картинке ниже.
Если по простому, то распиновка lM3886 следующая, смотрим по номерам контактов: 4 – минус питания, 1 и 5 – плюс; 7 – земля (GND) или общий ноль; 9 и 10 инвертирующий и неинвиртирующий входы, соответственно; 3 – выход для усиленного сигнала; 8 – функция «mute»; 2 и 11 – не используются
Абсолютные характеристики LM3886
- положительное и отрицательное питающее напряжение (|V+|+|V−|) до 90 В; до 84 В (с сигналом);
- синфазное входное напряжение до 80 В (при |V+| или |V−|);
- выходной ток (Io): внутренне ограничен;
- рассеиваемая мощность (PD) до 125 Вт;
- мгновенная пиковая выходная мощность (PO) до 135 Вт;
- температура кристалла (TJ) до +150oC;
- пайка выводов с нагревом до +260oC (не более 10 сек.);
- термическое сопротивление: кристалл-корпус (θJC) до 1oC/Вт; кристалл-воздух (θJA) до 43oC/Вт;
- температура хранения (TSTG) -40 … +150oC.
Превышение значений вышеуказанных параметров, а также перегрев корпуса и других элементов недопустим. В большинстве таких случаев микросхема выходит из строя. Для её охлаждения необходимо использовать радиатор.
При знакомстве с datasheet (техническим описанием) LM3886, необходимо учитывать некоторые важные особенности тестирования её параметров. Например, все значения напряжений измерены производителем относительно контакта GND (если нет других данных).
Если вы задумываетесь купить рольставни то советуем вам обратиться в компанию ворота2000, они подберут вам качественный вариант, могут сделать все полностью автоматическим или на ручном управлении.
Электрические параметры
Рассматриваемая микросхема имеет впечатляющее соотношение сигнал/шум (выше 92 дБ), вместе с довольно незначительным уровнем шума (2 мкВ). Славится невысокой величиной THD+N, при номинальной нагрузке и выходной мощности во всем диапазоне частот. Основные электрические параметры, при определенных условиях испытаний, представлены ниже.
| Наименование параметра (условное обозначение), ед. изм. | Условия испытаний | Типовое значение | Максимальное значение |
| Питающее напряжение (|V+|+|V−|), В | Vpin7 − V− ≥ 9 В | 18 | 84 |
| Затухание звука (AM), дБ | Pin 8 открыт или на нём 0 В, затухание: включено. Ток на pin 8 > 0,5 мА, затухание: выключено. | 115 | 80 |
| Выходная мощность (непрерывная средняя) (Po), Вт | THD + N = 0.1% (макс.) f = 1 кГц; f = 20 кГц |V+| = |V−| = 28V, RL = 4 Ом |V+| = |V−| = 28V, RL = 8 Ом |V+| = |V−| = 35V, RL = 8 Ом | 68 38 50 | 60 30 |
| Гармонические искажения (THD) и шум (+N), в процентах (%) | 60 Вт, RL = 4 Ом, 30Вт, RL = 8 Ом, при 20 Гц≤ f ≤ 20 кГц, AV = 26 дБ | 0.03 | |
| Общий ток источника питания в состоянии покоя (I+) | VCM = 0 В, Vo = 0 В, Io = 0 А | 50 | 85 |
| Входное напряжение смещения (VOS) , мВ (для постоянного тока) | VCM = 0 В, Io = 0 мА | 1 | 10 |
| Входной ток в линейном режиме работы (IB), мкА | VCM = 0 В, Io = 0 мА | 0.2 | 1.0 |
| Разность входных токов (IOS), мкА | VCM = 0 В, Io = 0 мА | 0.01 | 0.2 |
| Выходной ток (IO), А | V+| = |V−| = 20 В, tON = 10 мс, VO = 0 В | 11,5 | |
| Коэффициент подавления источника питания (PSRR), дБ (минимум) | V+ от 40 до 20 В, V− = −40 В, VCM = 0 В, Io = 0 мА V+ = 40 В, V− от −40 до 20 В, VCM = 0 В, Io = 0 мА | 120 105 | 85 |
| Коэффициент подавления синфазного сигнала (CMRR), дБ (минимум) | V+ от 60 до 20В, V− от −20 до −60 В, VCM от 20 до −20V, Io = 0 мА | 110 | 85 |
| Коэффициент усиления по напряжению без обратной связи (AVOL), дБ (минимальный) | |V+| = |V−| = 28 В, RL = 2 кОм, ΔVO = 40 В | 115 | 90 |
| Частотная эффективность усилителя (GBWP), МГц | |V+| = |V−| = 30 В, fO = 100 кГц, VIN = 50 мВ | 8 | 2 |
| Интермодуляционные искажения (IMD), в % | 60 Гц, 7 кГц, 4:1 (SMPTE) 60 Гц, 7 кГц, 1:1 (SMPTE) | 0.004 0.009 | |
| Соотношение сигнал/шум (SNR), дБ | PO = 1 Вт, f = 1 кГц, RS = 25 Ом PO = 1 Вт, f = 1 кГц, RS = 25 Ом | 92.5 110 |
Схема включения усилителя LM3886
Классическая схема соединения LM3886 с внешней обвязкой приводится производителем в datasheet. На многочисленных форумах обсуждаются варианты её доработки. На рисунке ниже показан один из них.
Для работы схемы необходимо использовать двуполярный импульсный источник питания с напряжением от +28 до +35 В.
Аналог
Полноценного и качественного аналога для LM3886 не существует. Традиционными соперниками микросхемы считаются TDA7294 и более мощный усилитель TDA7293. Однако, наряду с практически идентичными электрическими параметрами, по распиновке они совсем другие.
Производители и Datasheet
Сейчас на российском рынке имеются в продаже готовые платы на основе LM3886, с уже распаянными элементами обвязки. При этом, основным производителем микросхемы до настоящего времени остается американская компания National Semiconductor. Она продолжает выпускать такие устройства с маркировкой используемой когда-то Texas Instruments. Скачать datasheet на LM3886 можно по ссылке.
