Моя коллекция микросхем TDA: именно они стояли в магнитолах 90х годов и от них пошли обозначения 25+25+25+25 Ватт

В этой статье я расскажу про микросхемы серии TDA — усилители низкой частоты. Составил я свой рейтинг микросхем от самых минимальных по мощности до микросхем мощностью 100 Ватт.

Все усилители которые я буду показывать одной фирмы Philips.

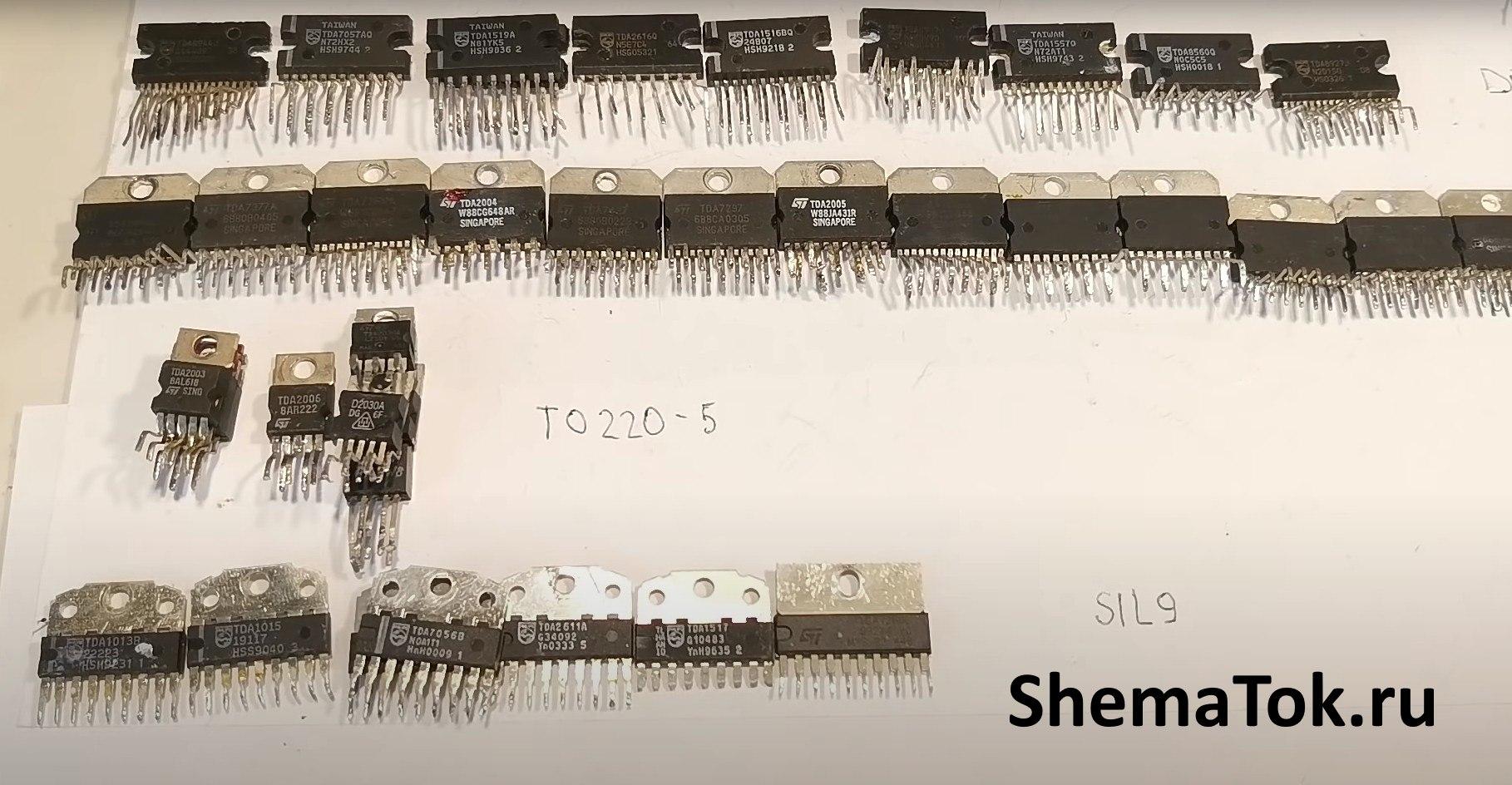

Сборная солянка из микрух

В корпусе SIL9

Начинаю свой рейтинг с микросхем в корпусе SIL9. Такие микросхемы в основном применяются в телескопных телевизорах 90 начала 2000 годов.

  • TDA1013B — это микросхема 4 Ватт, моно, питание от 10 — 40 вольт;
  • TDA1015 — 4 ваттная микросхема, питание от 3.6 до 18 вольт;
  • TDA7056 — 5 ваттная, 4,5 — 18 вольт питания (довольно популярная);
  • TDA2611A — 5 ватт, 6-35 вольт питания;
  • TDA1517 — стерео по 6 ватт на каждый канал;
  • TDA7266L — 7 ватт, моно, от 3.5 до 18 вольт питания.

Какая из этих у вас была самая популярная? Моя TDA7056

Такие микросхемы маломощные, у них есть аналоги которые производили другие фирмы и назывались они например ILA7056 — производились в Белоруссии вроде.

TDA1517 и ее маркировка

В корпусе TO220-5

Теперь уже идёт более мощная «артиллерия» усилителей низкой частоты в корпусе TO220-5. Самые популярные из них это микросхема TDA2003. В 90 годах они применялись в дешёвых китайских кассетных магнитолах и в них стояла именно это микросхема.

  • TDA2003 — выходная мощность 12 ватт, питание о 8 до 18 вольт;
  • MEV TDA 2003 — это аналог TDA2003 (если кто знает что это за MEV напишите в коментах)
  • TDA2006 — это более редкая, 12 ватт, 6-15 вольт;
  • TDA2030 — это то очень популярная микруха, моно усилитель, 18 ватт, питание от 12 до 44 вольт.

В корпусе Moltiwatt 11

Это наверно одни из самых популярных усилителей низкой частоты в таком корпусе, которые применялись в автомобильных магнитолах конца 90х годов.

Наверное от них это штука пошла 10+10+10+10 Ватт или 25+25 Ватт. На магнитолах пишут на корпусе.

  • TDA 7496S — эта наверно одна из самых маломощных из серии. Стерео 5+5 ватт;
  • TDA 7377A — 4 выхода по 6 ватт, либо 1 выход 28 Ватт по мостовой схеме включения;
  • TDA 7266M — 7 ватт моно, 3-18 вольт питания;
  • TDA 2004 — популярная, 2 выхода по 10 ватт, от 8 до 18 вольт питания;
  • TDA 7497 — три выхода по 10 ватт, но требуется двухполярное питание;
  • TDA 7297M — два выхода по 15 ватт, это двойной мост;
  • TDA 7265 — 25+25 ватт;
  • TDA 7295S — 80+80 ватт, два канала;
  • TDA 7293 — 100 Ватт на 1 выход;
  • TDA 7294M — 100 Ватт на 1 выход.

В корпусе TO220-5 микросхема TDA

Корпус DBS 13P

Эти микросхемы похожи с предыдущими разница лишь в том что в корпусах Moltiwatt 11-15 применялись в выходных каскадах автомагнитол, а в корпусе DBS 13P можно встретить и в бытовой техники и в магнитолах тоже.

  • TDA8560Q — 2 выхода по 40 Ватт, питание от 6 до 18 Вольт;
  • TDA8927J — 2 выхода по 80 Ватт, усилитель D класса;

Теперь приведём микросхемы от которых скорее всего пошли магнитолы с аббревиатурой 25 +25+25+25 Ватт или в 50+50 Ватт.

  • TDA8567Q — 4 выхода по 25 Ватт, пинание от 6 до 18 вольт;
  • TDA8568Q — 4 выхода по 25 Ватт, пинание от 6 до 18 вольт;
  • TDA8571J — 4 выхода по 45 Ватт, пинание от 6 до 18 вольт;
  • TDA8920BJ — 2 выхода по 100Ватт.

И замыкают наш рейтинг вот такие микросхемы TDA8588J/R1Cu — они имеют 4 выхода по 50 Ватт, но они многофункциональные в даташите можно почитать и увидеть что они с различными наворотами там.

TDA8588JR1Cu

А какие микросхемы из этого рейтинга больше всего нравились в вашей практике?
